特性

• 灵活的系统集成
  • 输出电流高达1A
  • 2.5V至5.5V输入电压范围
  • 3.3V至5.7V输出电压范围
• 集成保护提高系统可靠性
  • 欠压锁定(UVLO)
  • 短路保护
  • 过热关断
• 高效率和低静态电流延长电池寿命
  • 内置同步整流器，效率超过90%
  • 自动跟踪模式下的I_Q为60µA
  • 升压模式下的I_Q为45µA
  • 跟踪模式下的I_Q为30µA
  • 关断电流仅为1µA
  • 轻载条件下的跳脉冲模式提高效率
  • 真关断(True Shutdown™)防止电流从OUT_流向LX_
  • 软启动将浪涌电流限制到480mA
• 小尺寸封装和高频率工作减小电路板空间

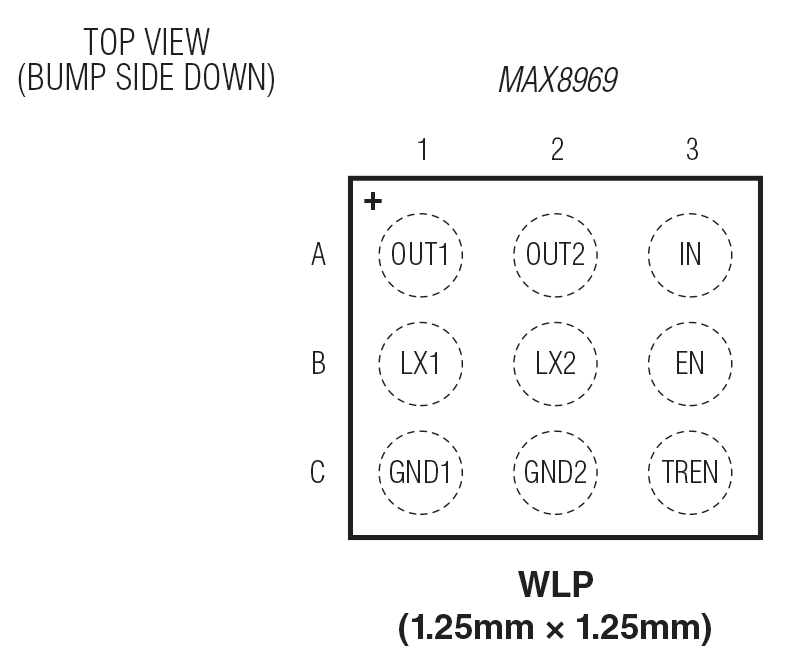

  • 9焊球、1.25mm × 1.25mm WLP封装
  • 3MHz PWM开关频率
  • 小尺寸外部元件

产品详情和应用

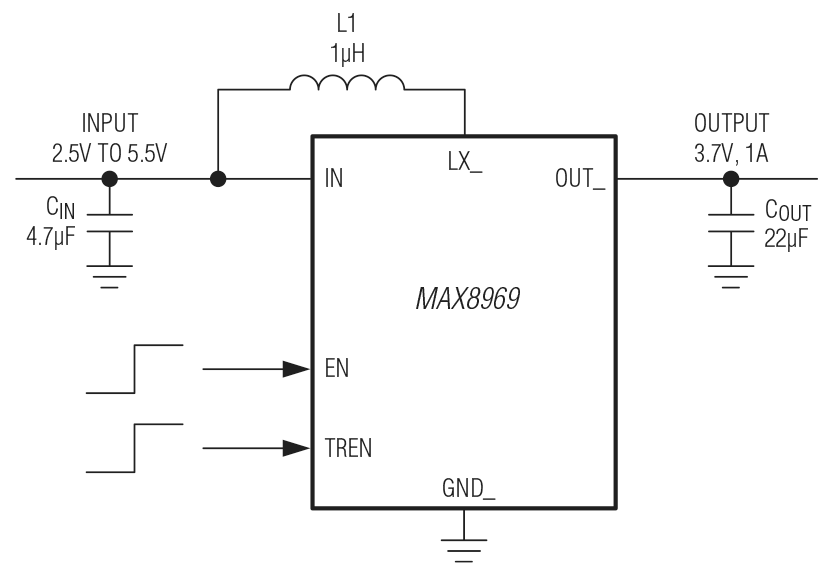

MAX8969为设计简单的1A升压转换器，采用小尺寸封装，适用于所有单节锂离子电池供电场合。IC具有保护功能，例如输入欠压锁定、短路保护和热关断等。

轻载条件下，IC可无缝切换到跳脉冲模式，以提高效率。这种模式下，仅在需要时进行开关操作，通过降低开关频率和电源电流来保持高效工作。

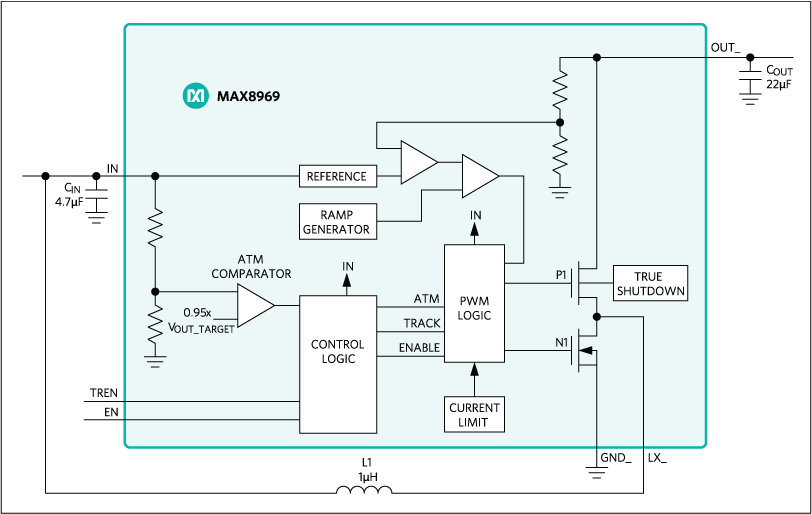

当输入电压接近输出电压时，为提高效率，提供两种特殊的工作模式：跟踪模式和自动跟踪模式。这些模式允许用户实现静态电流(I_Q)与进入boost模式瞬态响应时间之间的平衡。两种模式下，p沟道MOSFET作为限流开关，V_OUT保持跟踪V_IN。然而，跟踪模式下，关闭boost电路，系统利用EN、TREN输入控制boost功能(I_Q = 30µA)；自动跟踪模式(ATM)下，使能boost，当V_IN下降至目标V_OUT的95%时，器件自动切换到boost模式(I_Q = 60µA)。

IC采用小尺寸、1.25mm × 1.25mm、9焊球WLP (0.4mm焊球间距)封装。
