推荐用于新设计
特性
- 宽输入电压范围：2.5V 至 22V
- 可编程输出电压
- 3.2V 至 16V，采用内部反馈电阻
- 3.0V 至 20V，采用外部反馈电阻，参见表 1
- USB Type-C® 供电 (PD)/可编程电源 (PPS)
- 20mV 输出电压步长
- 50mA 输出限流值步长
- 最大输出电流
- 降压模式：最高 6A
- 升压模式：高达 4A（VIN = 3.7V、VOUT = 5V）
- 开关电流：7.8A（典型值）
- 自动进入 SKIP 模式和强制 PWM 模式
- RSEL 配置
- I2C 接口目标地址
- 开关限流阈值
- 内部/外部反馈电阻
- I2C 编程
- 输出电压 (DVS)
- 输出电压变化摆率
- 输出限流阈值
- 开关限流阈值
- 开关频率
- 强制 PWM 工作模式 (FPWM)
- 环路补偿
- 电源正常 (POK) 和故障状态/中断
- 有源输出放电
- 开漏状态/中断引脚

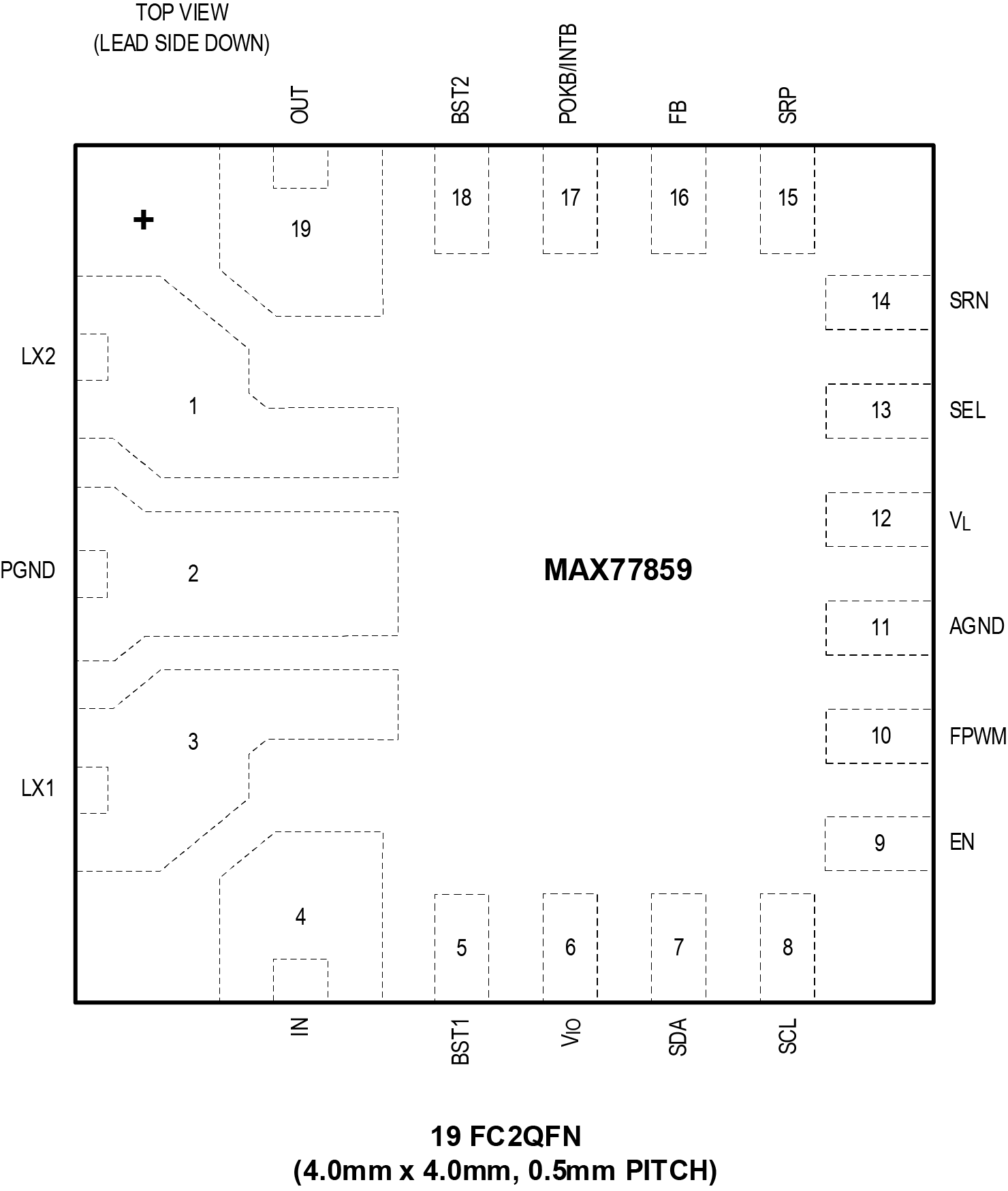

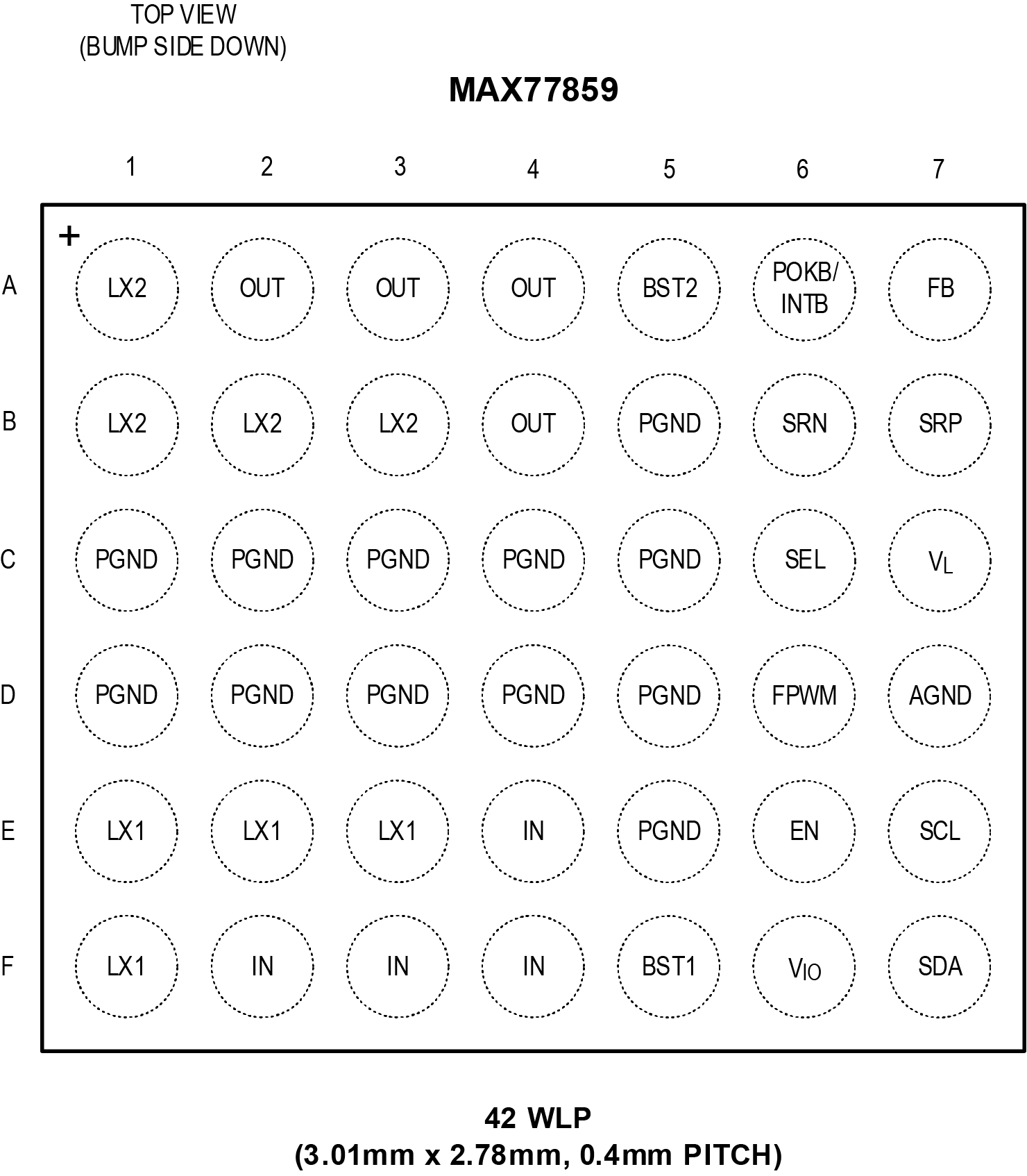

- 采用 3.01mm x 2.78mm 42 晶圆级封装 (WLP) 或 4.0mm x 4.0mm 19 FC2QFN 封装
产品详情和应用

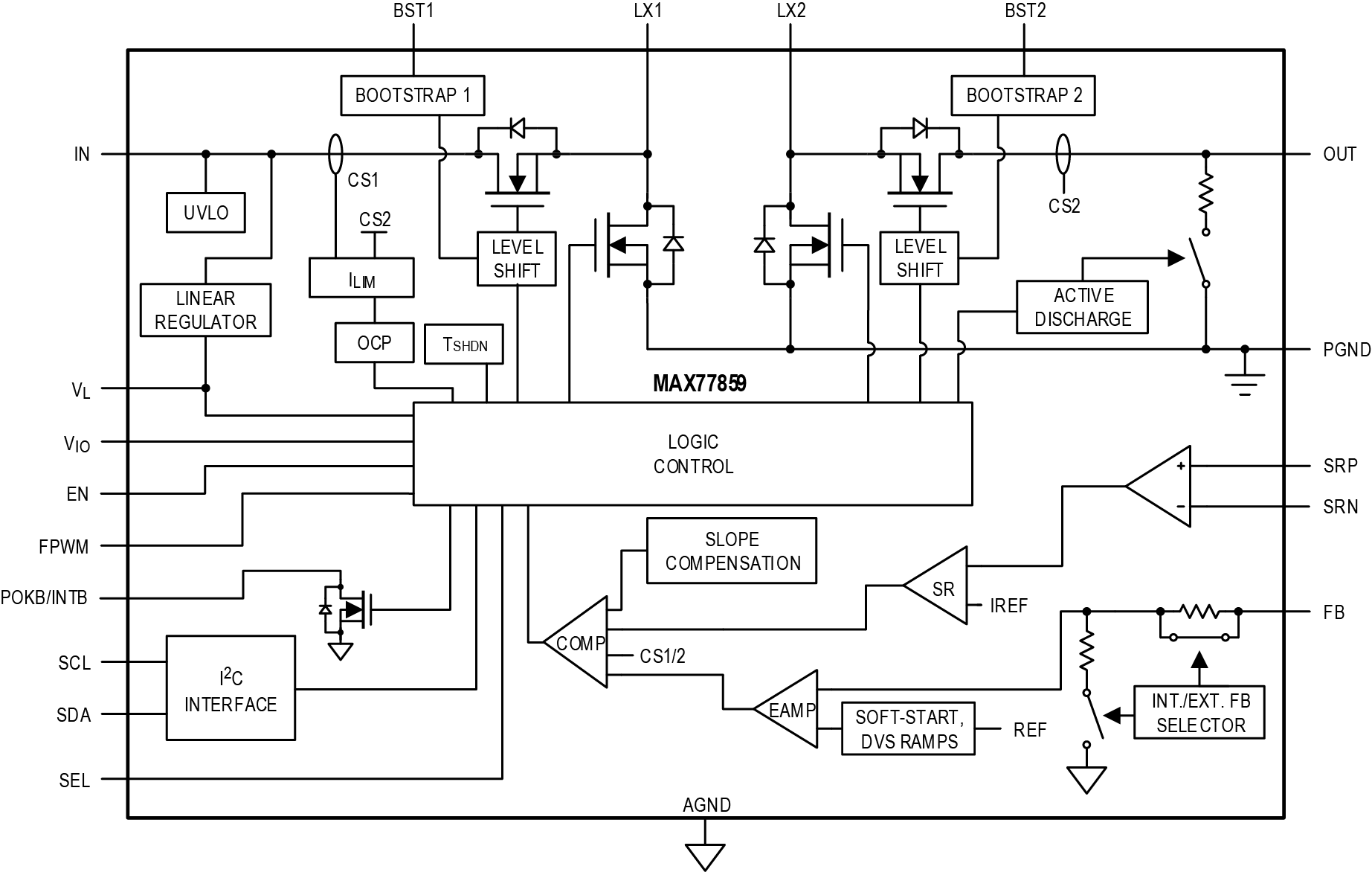

MAX77859 是一款高效、高性能升降压转换器，适用于需要宽输入电压范围（2.5V 至 22V）的系统。该 IC 在降压模式下可提供高达 6A 的输出电流，在升压模式下可提供高达 4A 的输出电流（VIN = 3.7V、VOUT = 5V）。该 IC 支持系统通过 I2C 串行接口动态改变输出电压。MAX77859A 具有 I2C 可调输出限流值，分辨率为 50mA/步进（具有 10mΩ 检测电阻），以支持 USB-C PPS 要求。MAX77859B 是非 PPS 版本，并针对低静态电流进行了优化。配备 MAX77859 的系统可为外设提供更高输出电压，实现快速充电，尽可能减少电缆/连接器的功率损耗并缩短充电时间。
根据具体工作条件，该 IC 可以在 SKIP 模式或强制 PWM (FPWM) 模式下运行，以优化效率。使用内部反馈电阻时，默认输出电压为 5V。使用外部反馈电阻时，该 IC 还可以将默认输出电压配置为 3V 至 20V 之间的任意值。当使用内部反馈电阻时，输出电压可在 3.2V 至 16V 之间以 20mV 步长动态调节 (DVS)；当使用外部反馈电阻时，通过 I2C 串行接口对内部基准电压进行编程，输出电压可在 3V 至 20V 之间动态调节 (DVS)（步长大小取决于外部反馈电阻比）。有关详细信息，请参阅“输出电压配置”部分。
MAX77859A 具有输出限流功能。使用 10mΩ 检测电阻，输出限流阈值可通过 I2C 串行接口以 50mA 步长在 1A 至 5A 之间动态调节，其默认值为 3A。

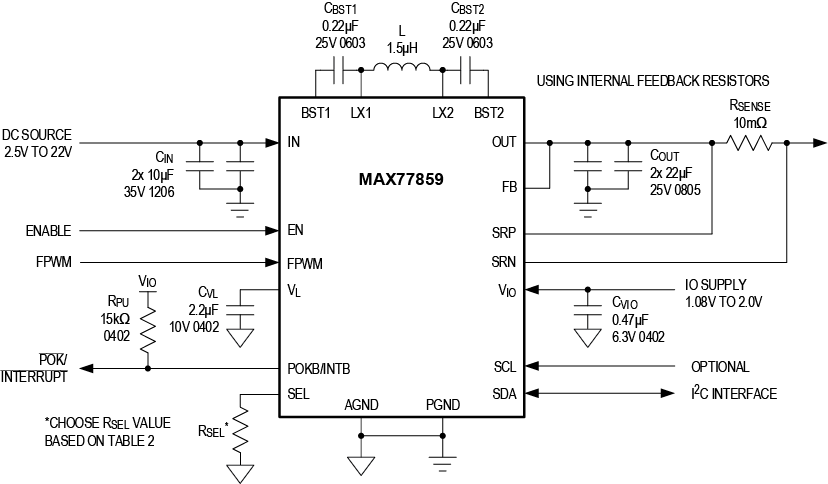

通过 SEL 引脚，可以将单个外部电阻 RSEL 连接至 AGND，以便对以下各项进行编程设置：
- I2C 接口目标地址（4 个选项）
- 开关限流阈值（4 个选项）
- 反馈电阻选择（内部或外部）
应用
- USB PD 3.0 (PPS) 可动态重新配置处理器 (DRP) 应用
- 空间受限的应用
