特性

• 多种TFT显示屏电源选择
  • 集成同步整流升压转换器，输出电压高达18V
  • 集成电荷泵驱动器，支持VGON (+36V，最大值)和VGOFF (-24V，最小值)输出
• 低EMI
  • 可编程开关频率：440kHz或2.2MHz
  • 可编程扩频
• 通过I2C实现灵活排序，或通过SEQ引脚预设排序
• 使用I2C接口扩展诊断能力
  • HVINP、VGON和VGOFF欠压/过压
  • AVDD过流
  • 温度报警
• 由CTL输入调整栅极控制电路
• 8位DAC控制VCOM缓冲器
• 可靠性
  • -40°C至+105°C工作温度范围
  • 内部温度关断
  • AEC-Q100认证
• 紧凑的32引脚(5mm × 5mm) TQFN封装

产品详情和应用

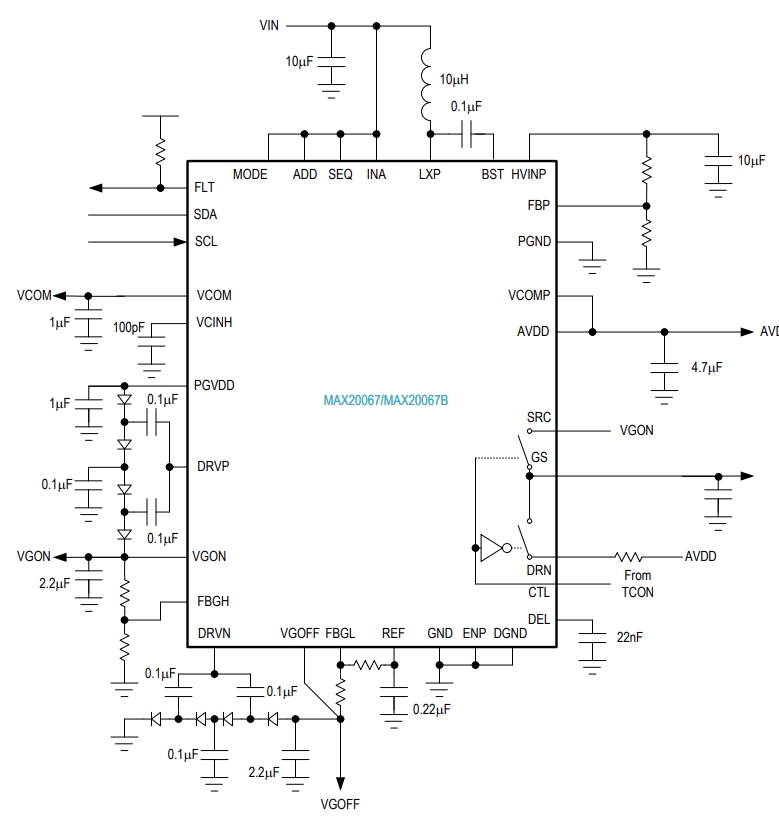

MAX20067 IC为适用于汽车应用的完备TFT偏置方案。器件包括电流模式升压转换器和两个推挽式电荷泵驱动器。

IC包括推挽式栅极控制电平转换器，用于改善显示均匀性(如需要)，并包含DAC和VCOM缓冲器。IC上的所有电路均可独立工作或通过I²C接口控制。

利用内置I²C接口全面控制器件功能，以及诊断和监测。

IC输入电源2.7V至5.5V。

MAX20067采用32引脚TQFN封装，工作在-40°C至+105°C温度范围。

应用

• 中央信息显示屏
• 信息娱乐系统显示屏
• 仪表盘
