特性

• 宽输入范围：

  • 工作于 3.6V 至 36V
  • 过压闭锁功能可保护电路安全承受 60V 瞬态
• FMEA 容错：

  • 在相邻引脚短路或当某个引脚浮置时，
  • 输出处于或低于稳压点
• 1A 输出电流
• 低纹波 (<15mV_P-P) 突发模式 (Burst Mode^®) 操作

  • 无负载时，I_Q = 75μA (对于 12V_IN 至 3.3V_OUT)
• 可调开关频率：250kHz 至 2.2MHz
• 短路保护
• 可同步范围从 300kHz 至 2.2MHz
• 输出电压：0.8V 至 20V
• 电源良好标记
• 可提供 3.3V 和 5V 的固定输出电压版本

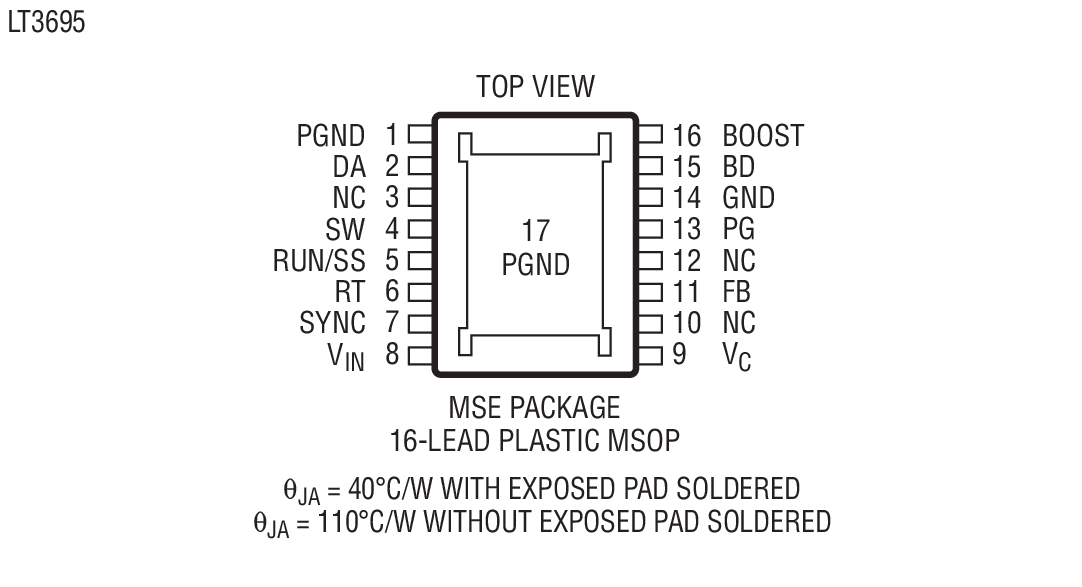

• 小巧的耐热性能增强型 16 引脚 MSOP 封装

产品详情和应用

LT^®3695 是一款可调频率 (250kHz 至 2.2MHz) 单片式降压型开关稳压器，可接受高达 36V 的输入电压，并能安全地经受高达 60V 的瞬态电压。该器件包括一个高效率开关、一个升压二极管、以及必要的振荡器、控制和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。一个 SYNC 引脚允许用户将器件同步至一个外部时钟，并在低纹波突发模式操作和标准的 PWM 操作之间进行选择。

LT3695 可容许相邻引脚短路或某个引脚开路，而不会把输出电压提升至其编程值以上。

低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡 (软起动)。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流，以保护 LT3695 稳压器免遭短路情况的损坏。频率折返和热停机提供了额外的保护功能。

LT3695 采用耐热性能增强型 16 引脚 MSOP 封装。

• 汽车电池调节
• 汽车娱乐系统
• 分布式电源调节
• 工业电源
