ADI亚德诺 MAX17558 产品介绍
2026-03-09
0次
特性
- 较宽工作范围
- 4.5V至60V较宽输入电压范围
- 0.8V至24V较宽输出电压范围
- RSENSE或电感DCR电流检测
- 可选择同相或180°错相工作
- 100kHz至2.2MHz可调节开关频率
- 独立使能和PGOOD引脚
- 采用无铅(Pb)、32引脚、5mm x 5mm TQFN-EP封装
- 增强电源效率
- 低阻栅极驱动,高效率
- 轻载时DCM工作模式
- 灵活的自举LDO
- 在恶劣工业环境下工作可靠
- 独立可调节软启动或跟踪
- 折返式限流限制MOSFET在短路条件下的散热
- 工作在-40°C至+125°C温度范围
- 输出过压和过热保护
产品详情和应用

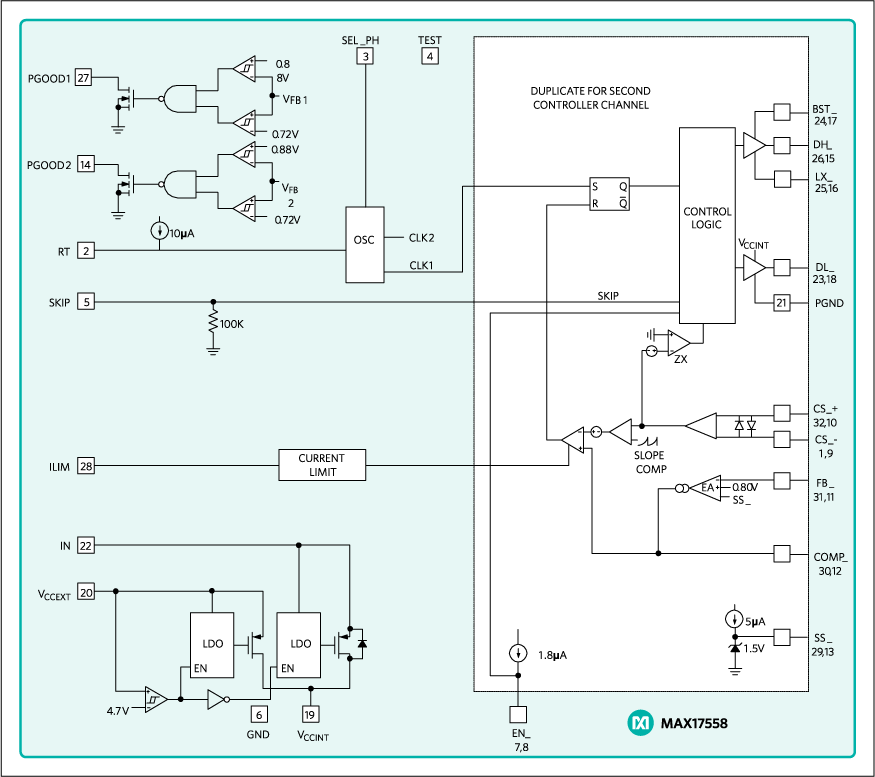

MAX17558为双路输出、同步降压型控制器,用于驱动nMOSFET。
器件采用峰值电流控制模式、固定频率架构,工作在最高2.2MHz。器件可配置为两路单相、独立的10A电源,或者双相、单路输出20A电源。器件也支持两路180°错相输出,降低输入电容ESR引起的功率损耗。
IC支持使用外部电流检测电阻(高精度)或电感DCR (提高系统效率)进行电流检测。折返式限流限制MOSFET在短路条件下的功耗。
IC提供每路输出可独立调节的软启动,启动时单调进入预偏置输出。IC可配置为PWM或DCM工作模式,取决于用户希望采用固定频率工作还是看重轻载效率。
IC工作在-40°C至+125°C温度范围,采用无铅(Pb)、32引脚、5mm x 5mm、TQFN封装,带有裸焊盘。
应用
- 电脑数控
- DC动力系统分配
- 工业电源
- 运动控制
- 可编程逻辑控制器
