特性

• 1.2A、高效率、2.2MHz DC-DC转换器
  • 3.7V至28V工作电压范围
  • 具有45V抛负载保护
  • 输出电压范围：3.0V至5.5V
• 600mA、高效率、2.2MHz DC-DC转换器
  • 2.7V至5.5V工作电压范围
  • 输出电压范围：1.0V至3.9V
  • 180°错相工作方式
  • 强制PWM和自动PWM工作模式
• LDO线性稳压器
  • OUT3：1.0V至4.15V、300mA输出
  • OUT4：1.0V至4.15V、300mA输出
  • 独立输入可提高效率
• 使能输入
• /RESET输出可监测OUT1和OUT2
• 过热及短路保护
• 器件采用
  • 5mm × 5mm × 0.8mm、20引脚TQFN-EP封装
  • 4.5mm × 6.5mm、20引脚TSSOP-EP封装

产品详情和应用

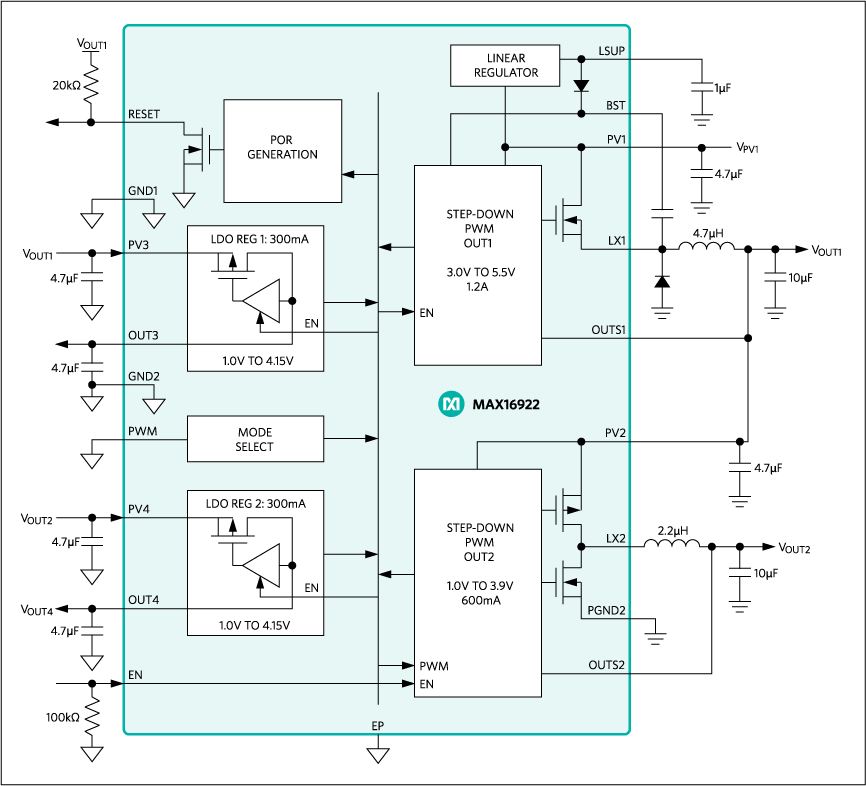

MAX16922电源管理集成电路(PMIC)专为中等电压汽车应用而设计，在小尺寸封装中集成了多路电源。器件包含一个高压降压转换器(OUT1)和三个级联连接的低压DC-DC转换器(OUT2、OUT3、OUT4)。OUT1和OUT2是降压DC-DC转换器，OUT3/OUT4是线性稳压器。器件还包含一路复位输出(/RESET)以及一路高压使能输入(EN)。

输出电流为1.2A的高效率、降压DC-DC转换器(OUT1)工作在最高28V电压，具有瞬态电压高达45V的抛负载保护。输出电流为600mA的高效率、降压DC-DC转换器(OUT2)工作在最高5.5V电压。两路300mA LDO线性稳压器的压差仅为130mV (典型值)。电源就绪/RESET输出能够监测OUT1和OUT2的电压。

OUT1和OUT2采用2.2MHz较快的PWM开关频率以及小尺寸外部元件。高压转换器(OUT1)在轻载时自动进入跳脉冲模式，以避免输出端发生过压故障。低压同步DC-DC转换器(OUT2)可以工作在强制PWM模式(以避免AM频带干扰)或高效率自动PWM模式。

MAX16922具有过热关断和过流限制功能。器件工作在-40°C至+125°C温度范围。

应用

• 汽车
