ADI亚德诺 LTC7103 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4.4V 至 105V (绝对最大值为 110V)
超低 EMI / EMC 辐射：符合 CISPR 25 标准
当调节 48V_IN 至 3.3V_OUT 时 I_Q 为 2μA
可在未采用外部 R_SENSE 的情况下实现快速和准确的输出电流设置和监视
砖墙式电流限制
短的最小接通时间：40ns
宽 V_OUT 范围：1V 至 V_IN
100% 最大占空比操作
可编程固定频率：200kHz 至 2MHz

8 种引脚可选的固定 (1.2V 至 15V) 或可调输出电压
在轻负载条件下可选择执行脉冲跳跃或低纹波突发模式 (Burst Mode^®) 操作
PLL 同步至外部时钟
EXTV_CC LDO 采用 V_OUT = 3.3V 至 40V 为芯片供电
OPTI-LOOP^® 或固定的内部补偿
输入和输出过压保护

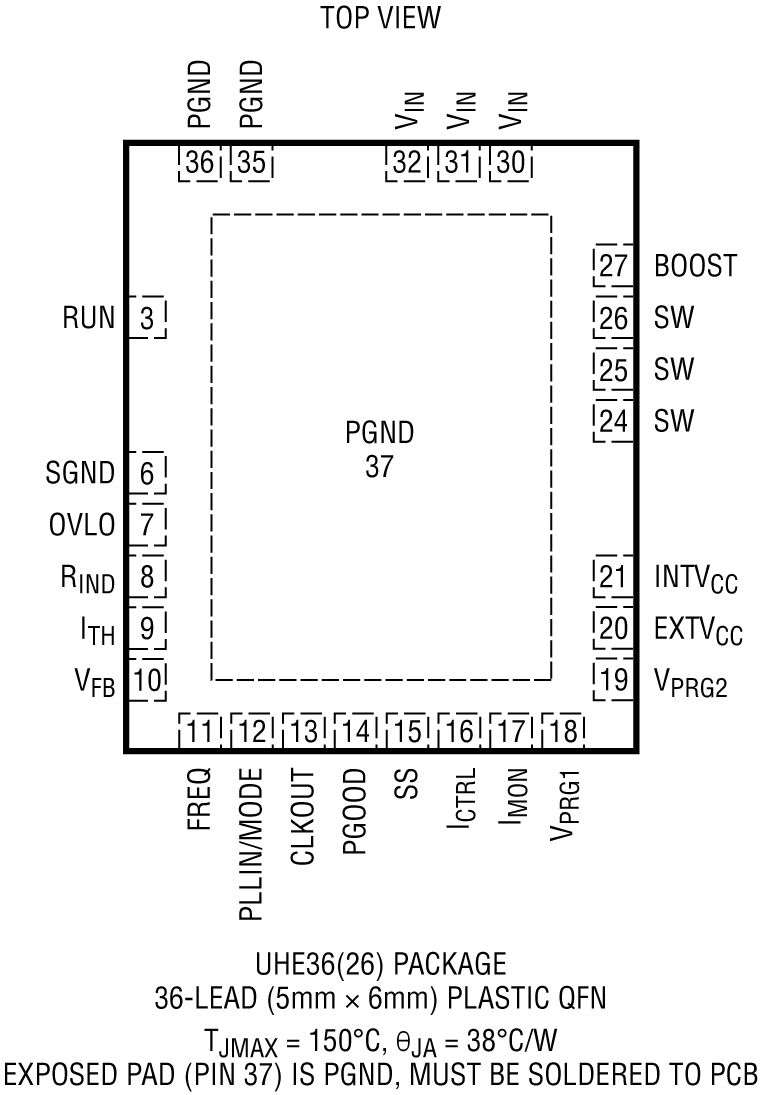

耐热性能增强型 (5mm x 6mm) QFN 封装

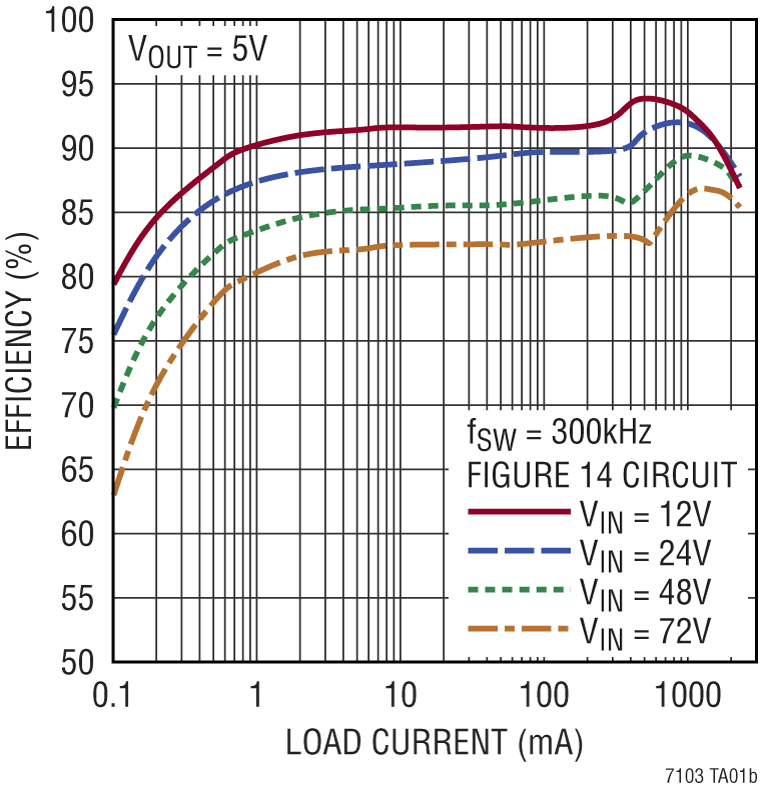

产品详情和应用

LTC^®7103 是一款高效率、单片式同步降压型 DC/DC 转换器，其采用一种恒定频率、平均电流模式控制架构。该器件在 4.4V 至 105V 的输入电源范围内工作，并在输送高达 2.3A 输出电流的同时提供一个 1V 至 V_IN 的可调稳定输出电压。

LTC7103 具有高工作频率和短的最小接通时间，因而可缩减电感器尺寸和使能恒定频率操作，即使在非常高降压比时也不例外。此外，LTC7103 还实现了尽可能低的压差电压和 100% 的最大占空比操作。在轻负载运行期间，可通过选择突发模式或脉冲跳跃操作来优化转换器效率和输出纹波。

LTC7103 内置准确的高速平均电流设置和监视功能，并不需要采用一个外部检测电阻器。其他特点包括一个用于实现效率更大化的旁路 LDO、固定或可调输出电压和环路补偿、以及多种保护功能以增强可靠性。

应用

电池充电器和恒定电流 / 恒定电压 (CC / CV) 电源
汽车和军用系统
工业、航空电子和重型设备
医疗仪器和电信系统
