特性

• 无需检测电阻器
• 真正的电流模式控制
• 专为高降压比而优化
• t_ON(MIN) ≤ 100ns
• 极快的瞬态响应
• 可在采用陶瓷 C_OUT 时保持稳定
• 双路 N 沟道 MOSFET 同步驱动

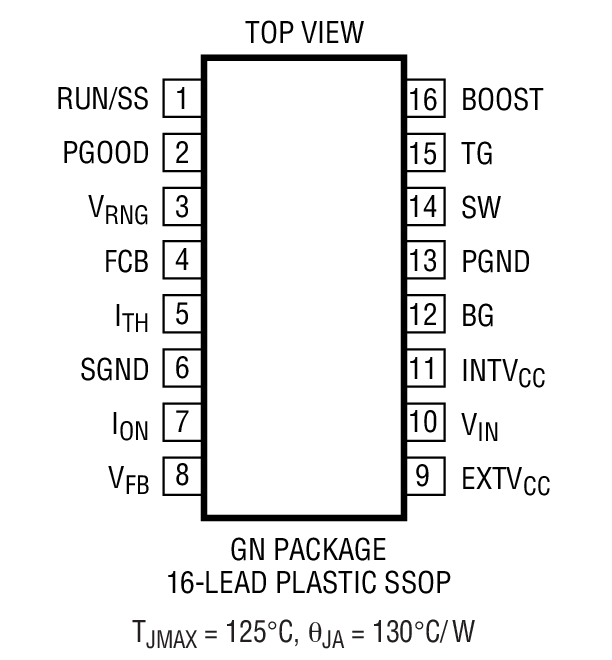

• 电源良好输出电压监视器 (LTC1778)

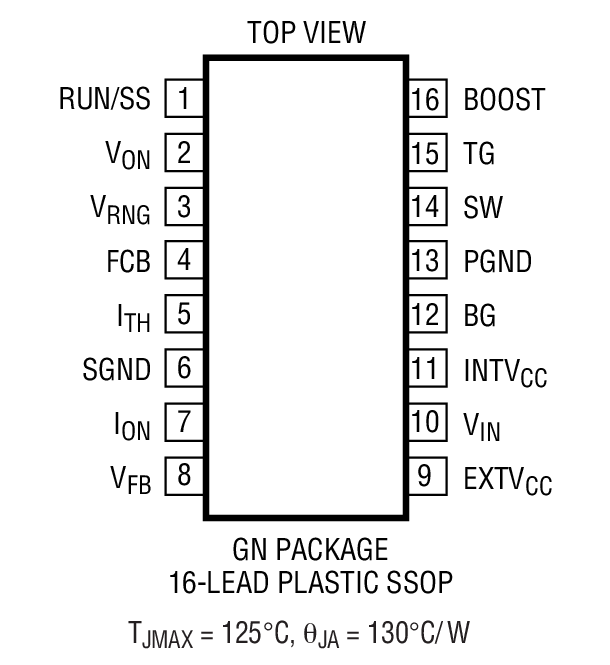

• 可调的导通时间 (LTC1778-1)
• 宽 V_IN 范围：4V 至 36V
• ±1% 0.8V 电压基准
• 可调的电流限制
• 可调的开关频率
• 可编程软启动
• 输出过压保护
• 任选的短路停机定时器
• 微功率停机模式：I_Q < 30μA
• 采用 16 引脚窄体 SSOP 封装

产品详情和应用

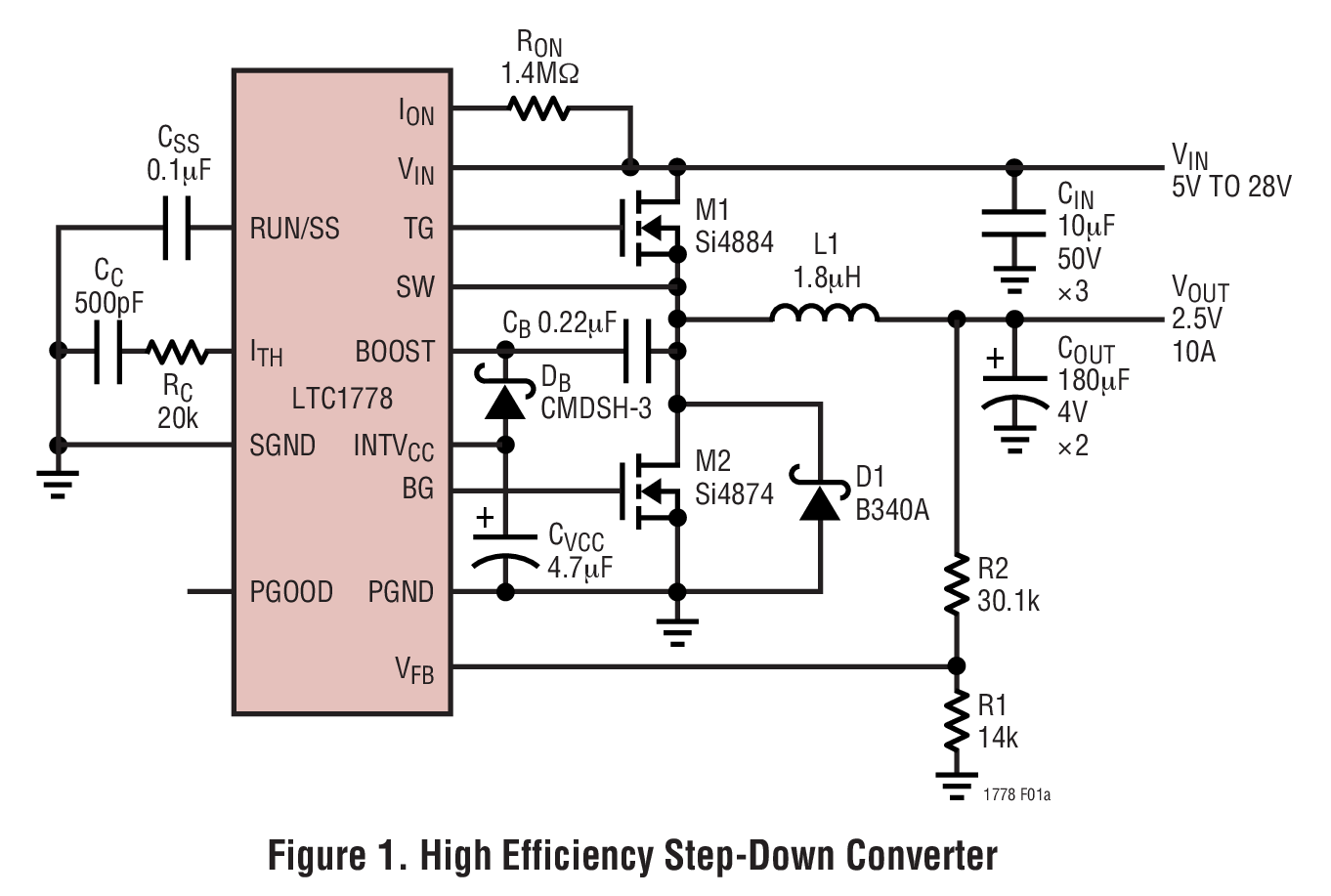

LTC^®1778 是一款专为 CPU 电源而优化的同步降压型开关稳压控制器。该控制器采用一种谷值电流控制架构以提供非常低的占空比和卓越的瞬态响应性能，并不需要使用一个检测电阻器。工作频率由一个外部电阻器来选择，并针对 V_IN 中的变化进行补偿。

不连续模式操作可在轻负载条件下提供高工作效率。一个强制连续模式控制引脚可降低噪声和RF 干扰，并能在主输出承受轻负载时通过停用不连续操作以辅助副端绕组稳压。

故障保护由内部折返电流限制、一个输出过压比较器和任选的短路停机定时器提供。用于电源排序的软启动能力采用一个外部定时电容器来实现。稳压器电流限制水平可由用户来设置。宽电源范围使得该器件能够在输入端电压为 4V 至 36V 和输出端电压为 0.8V 至高达 (0.9)V_IN 的情况下运作。

• 笔记本电脑和掌上型电脑
• 分布式电源系统
