特性

• 宽工作范围
  • 支持升压配置的输入电压范围为8V至76V，支持反相-降压-升压配置的输入电压范围为-8V至-76V
  • 基于输入电压，输出电压范围为3.3V至60V
  • 开关频率范围：120kHz至1MHz
  • 工作温度范围：–40°C至+125°C
  • 支持单相/双相/四相操作
  • 有源相电流平衡控制
• 高集成度缩小了设计尺寸
  • 内部LDO，用于生成偏置电源
  • 多相多控制器同步和交错
  • 输出电压检测电平转换器
• 强大的故障保护功能提高了产品质量和可靠性
  • 可调输入欠压闭锁
  • 可调逐周期峰值限流和快速过流保护
  • 可选反馈过压保护
  • 热关断
• 灵活简单的系统设计
  • 可调斜率补偿
  • 低侧MOSFET栅极监控，实现精确电流检测
  • 使用二极管代替高侧MOSFET时，支持断续导通工作模式
• 小型5mm x 5mm TQFN封装（0.5mm间距）

产品详情和应用

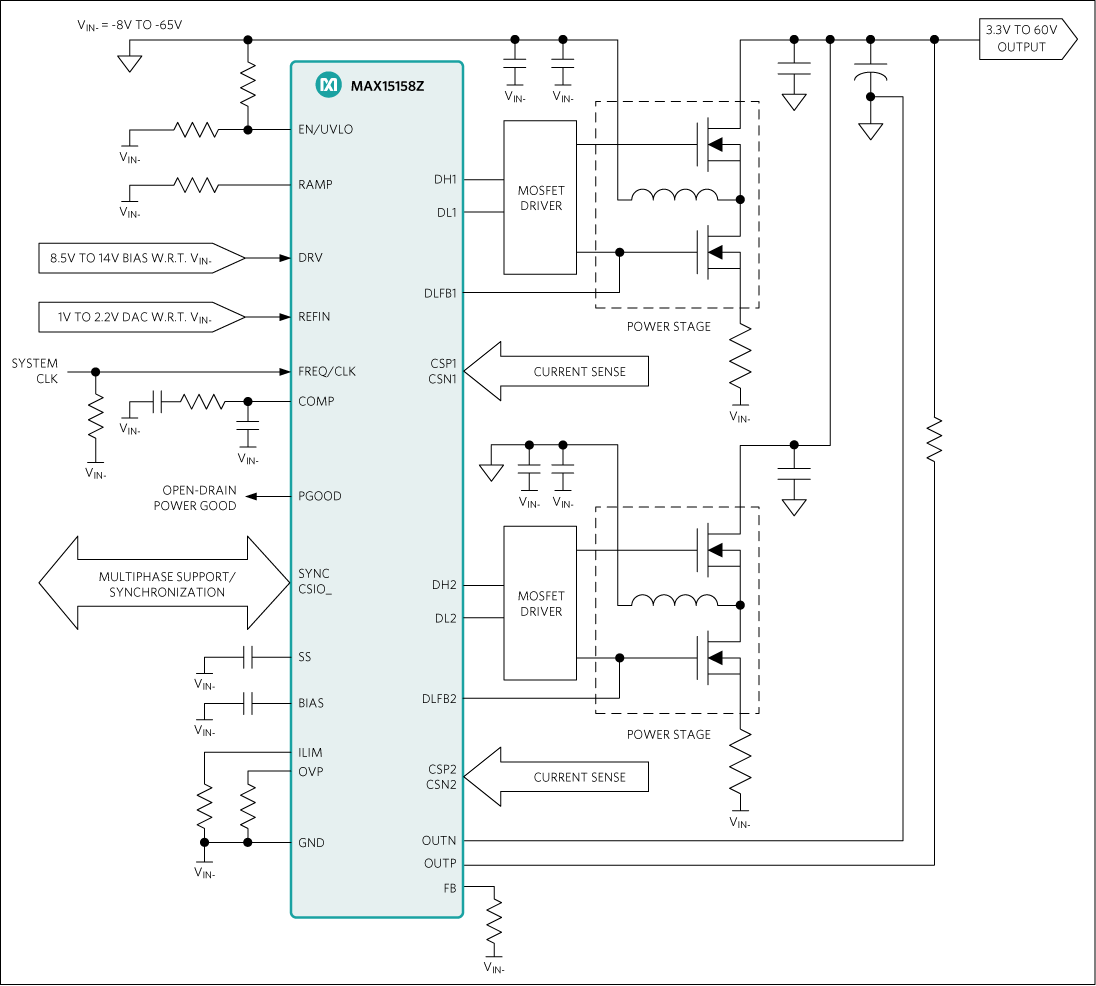

MAX15158Z是一款高压多相升压控制器，采用单相或双相升压/反相-降压-升压配置，支持多达两个MOSFET驱动器和四个外部MOSFET。两个器件可堆叠以实现四相操作。MAX15158Z的输出电压可通过1V至2.2V基准电压输入(REFIN)动态设置，以实现模块化设计。

开关频率的控制方式是通过外部电阻来调节内部振荡器，或将稳压器与外部时钟同步。该器件可支持120kHz至1MHz的开关频率。该控制器具有专门的使能/输入欠压闭锁(EN/UVLO)引脚，用于进行灵活的电源时序配置。

MAX15158Z具有专用的RAMP引脚，用于调节内部斜率补偿。该器件具有可调的过流保护功能。该器件集成了电流检测放大器，可准确测量外部检测电阻上的每相电流，从而实现准确的相位均流。该控制器还提供输出过压、输入欠压和热关断保护功能。

该器件采用5mm x 5mm、32引脚TQFN封装，支持-40°C至125°C结温范围。

应用

• 汽车电子
• 通信
• 工业
• 多相升压
