特性

• 高输出电压：达 90V
• 集成的肖特基二极管
• 48V、280mA 内部开关
• 高压侧 APD 电流监视器
• 可调的开关频率：650kHz 或 1.1MHz
• 宽 V_IN 范围：2.5V 至 16V
• 表面贴装型组件
• 低停机电流：< 1μA
• 软启动
• 内部补偿
• CTRL 引脚可提供无极性反转的输出调节

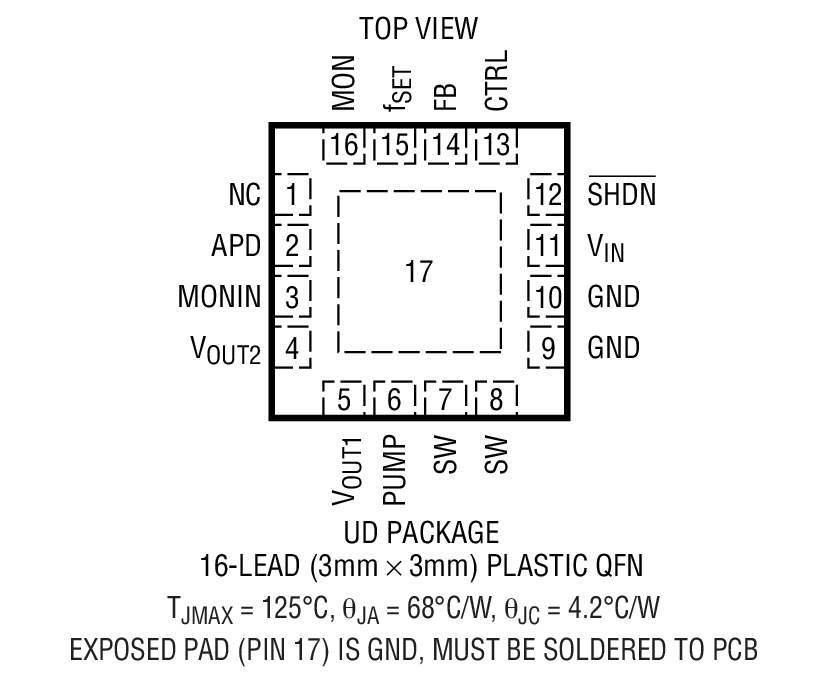

• 3mm x 3mm 16 引脚 QFN 封装

产品详情和应用

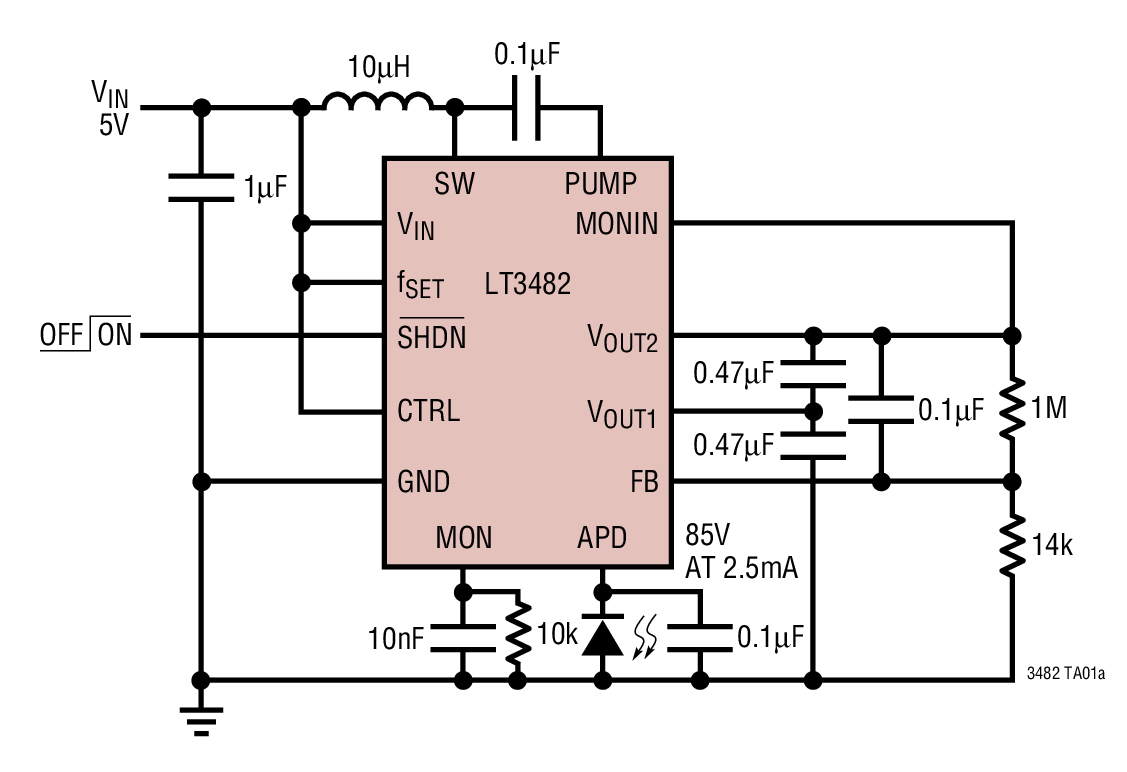

LT^®3482 是一款具有电压倍增器的固定频率电流模式升压型 DC/DC 转换器，其专为给光接收器中的雪崩光电二极管 (APD) 施加偏置而设计。该器件能提供高达 90V 的输出。LT3482 具有高压侧 APD 电流监视功能，并且在整个温度范围内的相对准确度优于 10%。集成化电源开关、肖特基二极管和 APD 电流监视器可提供小的转换器占板面积和低的解决方案成本。恒定的开关频率产生了易于滤除的可预知输出噪声。基于电感器的拓扑可确保一个无开关噪声的输入。一个集成化高压侧电流监视器在 250nA 至 2.5mA 的输入范围内产生一个与 APD 电流成比例的电流，在 40 倍的动态范围内具有优于 10% 的相对准确度。该电流可用作一个基准，以通过 CTRL 引脚提供一个数字编程的输出电压。LT3482 采用纤巧占板面积 (3mm x 3mm) 16 引脚 QFN 封装。

• APD 偏置
• PIN 二极管偏置
• 光接收器和模块
• 光纤网络设备
