ADI亚德诺 LT8685S 产品介绍

2026-03-09 0次

特性

Silent Switcher®2 架构
- 超低 EMI 辐射
- 可选的扩频调制
两个高压同步降压稳压器
- 输入电压范围：3V 至 42V
- 每通道输出电流高达 2.5A
- 可使用单个电感并联通道

两个低压同步降压稳压器
- 输入电压范围：3V 至 8V
- 每通道输出电流高达 4A
- 可使用单个电感并联通道
12μA IQ 所有通道处于活动和空载状态
灵活的电源时序监控和控制
调及可同步频率范围：350kHz 至 3MHz

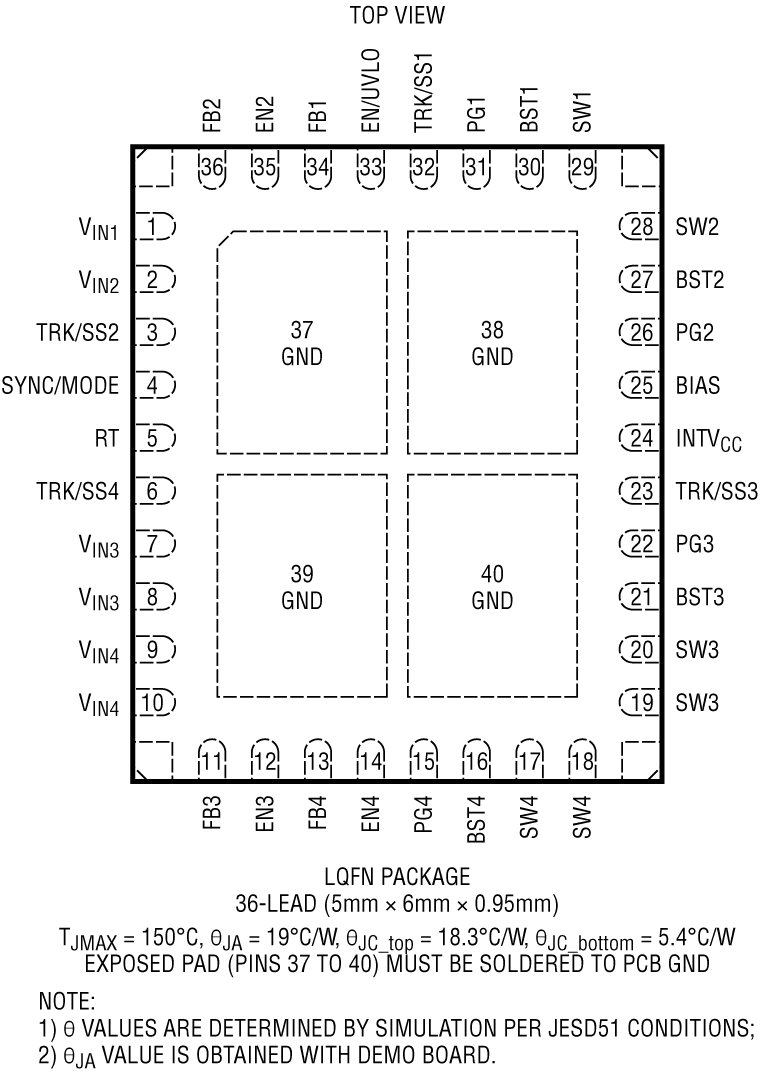

采用 36 引脚 LQFN (5mm × 6mm) 封装

产品详情和应用

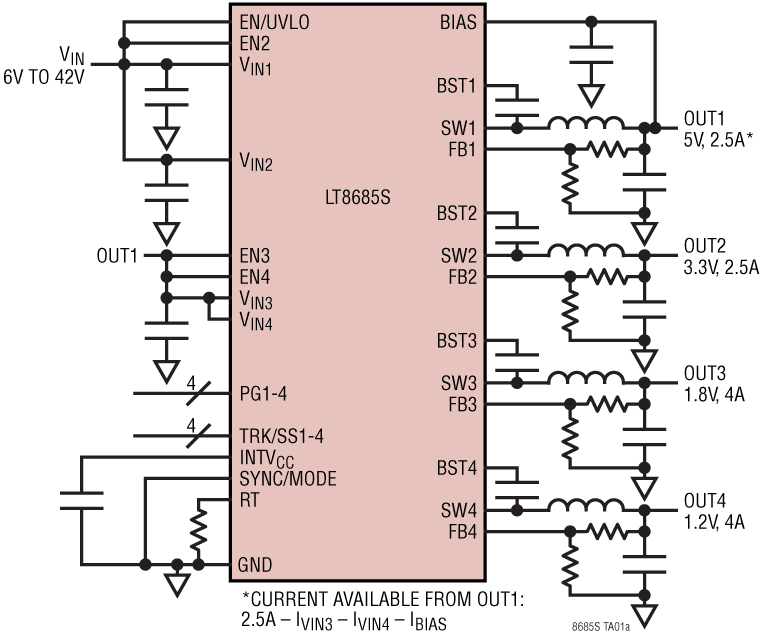

LT8685S 是一款高度灵活的四通道、电流模式、单片式稳压器，能够为各种汽车和工业应用供电，同时占用较少的电路板空间。

LT8685S 将两个 42V/2.5A 降压稳压器与两个 8V/4A 降压稳压器相结合。通过使用单个电感，两个 42V 稳压器可组合提供高达 5A 的输出电流。同样地，通过使用单个电感，两个 8V 稳压器可组合提供高达 8A 的输出电流。单独的通道使能、跟踪/软启动和电源良好引脚提供灵活的电源时序监控和控制能力。LT8685S 采用 Silent Switcher 2 架构以及可选展频模式，以提供低 EMI/EMC 辐射，同时可在高开关频率下提供高效率。

LT8685S 集成了热关断和单个通道逐周期限流值功能，以实现短路保护和可靠工作。

应用

汽车系统
工业控制和电源
