特性

• 3.6V 至 20V 输入电压范围
• 专为 0.6V 至 6V 而优化的宽输出电压范围：0.6V 至 97% V_IN

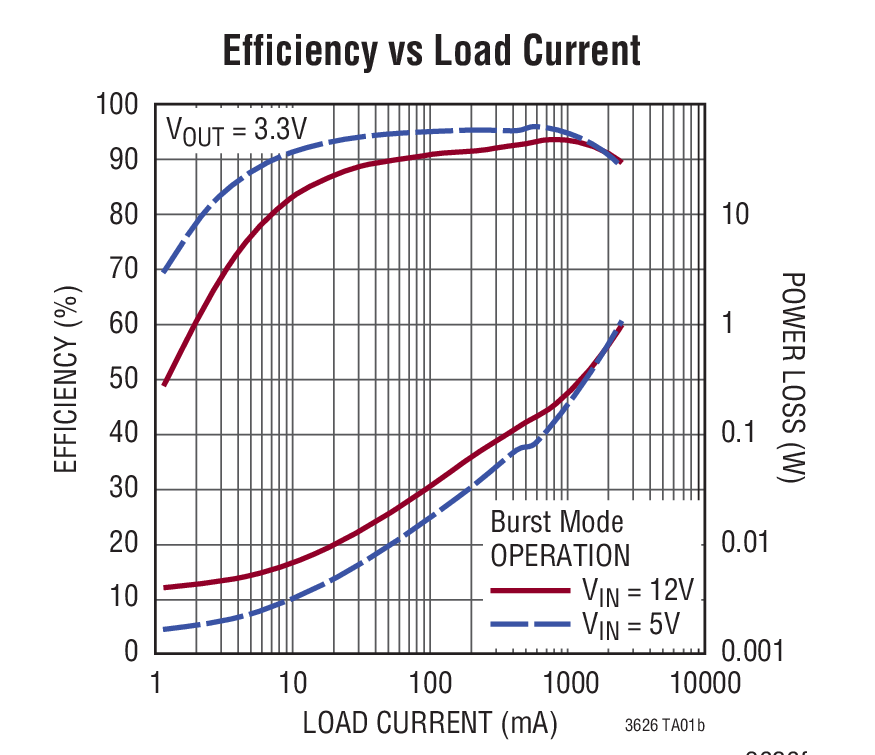

• 低 R_DS(ON) 集成型开关可提供高达 95% 的效率
• 输出电流高达 2.5A
• 平均输入和输出电流监视
• 可编程平均输入 / 输出电流限值
• 芯片温度监视和可编程限值
• 可调开关频率：500kHz 至 3MHz
• 外部频率同步
• 电流模式操作以实现卓越的电压和负载瞬态响应
• 在整个温度范围内具 1% 准确度的 0.6V 基准
• 可由用户来选择的突发模式 (Burst Mode^®) 或强制连续操作
• 短路保护
• 输出电压跟踪能力
• 电源良好状态输出

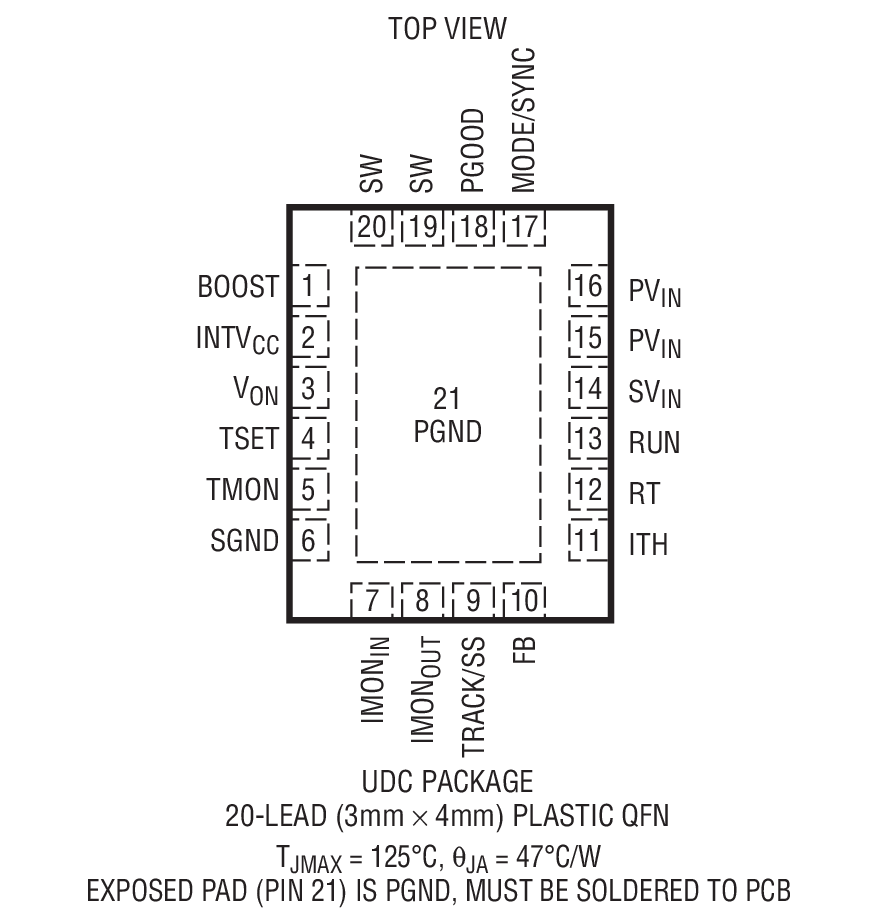

• 采用小巧的耐热性能增强型 20 引脚 (3mm x 4mm) QFN 封装



产品详情和应用

LTC^®3626 是一款高效率、单片式、同步降压型稳压器，采用一种可锁相受控接通时间、电流模式架构，能够提供高达 2.5A 的输出电流。工作电源电压范围为 3.6V 至 20V，从而使其成为多种电源应用的合适之选。

该器件的工作频率可利用一个外部电阻器来设置 (可设置范围从 500kHz 至 3MHz)，因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用，可在相同的频率范围内从外部对 LTC3626 进行同步处理。一个内部锁相环负责使上端功率 MOSFET 的接通时间锁定于内部或外部时钟。这种独特的受控接通时间架构非常适合于那些要求高开关频率和快速瞬态响应的高降压比应用。一个内部锁相环用于维持内部单触发定时器的接通时间，以与内部时钟或一个外加时钟的频率相匹配。

LTC3626 提供了两种操作模式：突发模式和强制连续模式，旨在使用户能够针对某种给定的应用来优化输出电压纹波、噪声和轻负载效率。

• 分布式电源系统
• 电池供电型仪器
• 负载点电源
