ADI亚德诺 LTC7802-3.3 产品介绍

2026-03-09 0次

特性

宽输入电压范围：4.5V至40V
宽输出电压范围：0.8V至99% • V_IN
低工作I_Q：12μA（14V至3.3，通道1导通）
通道1上提供固定3.3V输出电压
扩频操作
R_SENSE或DCR电流检测
异相控制器可降低所需的输入电容和电源引起的噪声
可编程固定频率（100kHz至3MHz）

可锁相频率（100kHz至3MHz）
可选连续、跳脉冲或低纹波、突发工作模式(Burst Mode^®)（轻负载下）
低压差工作：99%占空比
电源良好输出电压监控器
输出过压保护
内部LDO采用V_IN或EXTVC_CC为栅极驱动供电
低关断I_Q：1.5μA

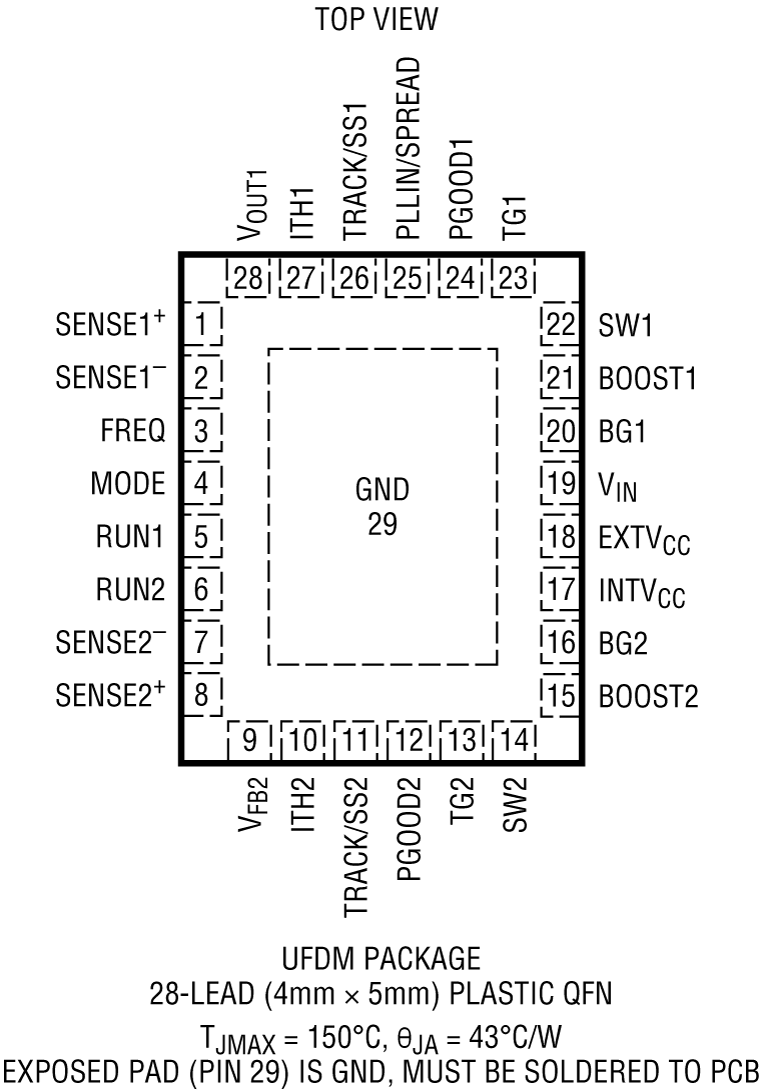

侧可湿4mm × 5mm QFN-28封装
通过AEC-Q100汽车应用认证

产品详情和应用

LTC7802-3.3是一款高性能双通道降压型同步DC/DC开关稳压器控制器，可驱动所有N沟道功率MOSFET级。恒频电流模式架构允许高达3MHz的锁相开关频率。LTC7802-3.3可在4.5 V至40V的宽输入电源电压范围内工作。通过使两个控制器输出级异相操作，可较大限度地降低功耗和电源噪声。

极低的空载静态电流可延长电池供电系统的工作运行时间。通过OPTI-LOOP补偿功能，可在宽输出电容和ESR值范围内优化瞬态响应。LTC7802-3.3集成了0.8V精密基准电压源和电源良好输出指示器。MODE引脚在轻负载下可选择突发工作模式、脉冲跳跃模式或连续电感电流模式。

此外，LTC7802-3.3还具有扩频运行模式，可显著降低输入和输出电源的峰值辐射和传导噪声，因此能够轻松满足电磁干扰(EMI)标准要求。

应用

汽车和运输
工业
军事/航空电子
