量产
特性
- 输入电压范围：3.2 V至15 V，输出电流：800 mA
- 省电模式(PSM)下静态电流小于14 µA
- 效率：>90%
- Force PWM引脚(SYNC)，600 kHz/1.2 MHz频率引脚(FSEL)
- 固定输出：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.0 V、3.3 V、5 V和可调选项
- 占空比能力：100%
- 初始精度： ±1%
- 低关断电流：<1.2 µA
- 快速输出放电(QOD)选项(ADP2371)
- 可与外部时钟同步

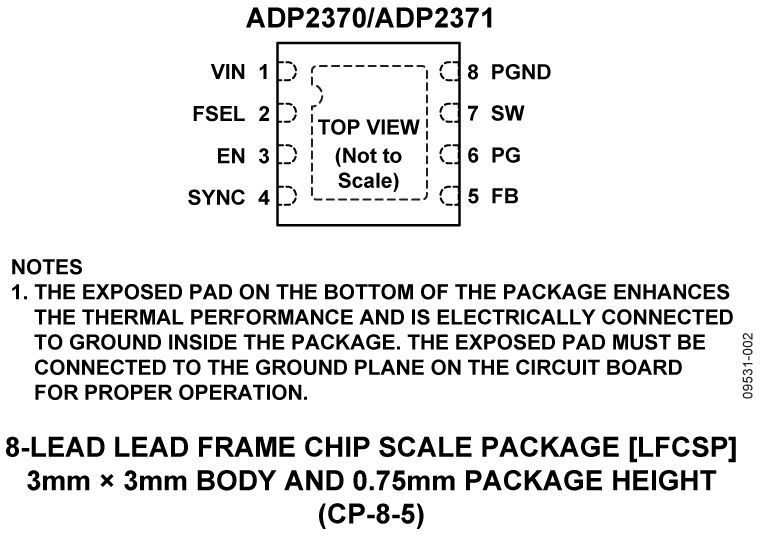

- 8引脚、0.75 mm × 3 mm × 3mm LFCSP (QFN)封装
产品详情和应用
ADP2370/ADP2371均为高效率、低静态电流、800 mA降压DC-DC转换器，采用小型8引脚、3 mm × 3 mm LFCSP (QFN)封装。 整个解决方案仅需三个小型外部元件。
降压调节器采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。这些器件内置高效率同步整流器结构，因而无需外部整流器。
为确保便携式应用的电池使用寿命最长，ADP2370/ADP2371提供变频省电模式，在轻载条件下可降低开关频率。这些器件采用3.2 V至15 V输入电压工作，允许使用多个碱性电池/NiMH电池、锂电池或其它标准电源为其供电。
ADP2370/ADP2371提供多种选择来设置工作频率。既可以将这些器件与600 kHz至1.2 MHz外部时钟同步，也可以强制使其通过FSEL引脚采用600 kHz或1.2 MHz频率工作。当噪声比效率更为重要时，可以强制ADP2370/ADP2371采用PWM模式(FPWM)工作。
这些器件提供电源良好输出，以指示输出电压何时低于其标称值的92%。
ADP2371与ADP2370的差别在于，ADP2371集成开关电阻，即快速输出放电功能(QOD)，该功能可以在器件被禁用时自动对输出放电。
为尽量减少外部器件数量并提高效率，这两款器件均内置功率开关和同步整流器。为便于使用，ADP2370/ADP2371还包括内部软启动和内部补偿功能。
在逻辑控制的关断期间，输入与输出断开，调节器从输入源汲取的电流小于1.2 μA。其它重要特性包括：欠压闭锁，用来防止电池深度放电；以及软启动，用来防止启动时出现输入过流。短路保护和热过载保护电路可以防止器件在不利条件下受损。
ADP2370/ADP2371每个均使用一个0805电容、一个1206电容和一个4 mm × 4 mm电感。整体解决方案尺寸极小，约为53 mm2，适合各种便携式应用。
应用
- 便携式和电池供电设备
- 自动抄表器(WSN)
- POS设备和交易处理设备
- 医疗仪器
- 中幅平板电脑
