ADI亚德诺 LT8494 产品介绍
2026-03-09
0次
特性
- 低纹波突发模式 (Burst Mode®) 操作：

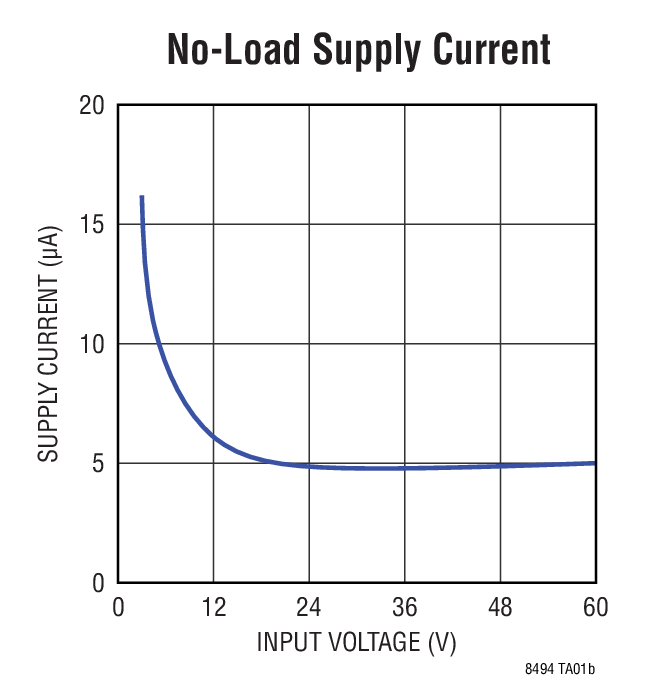

- 7μA IQ (在 12VIN 至 5VOUT 转换)
- 输出纹波 (典型值 < 10mV)
- 双电源引脚：
- 改善了效率
- 在启动之后把最小电源电压降低至 ~1V 以延长电池寿命
- 宽输入电压范围：~1V 至 60V (对于启动为 2.5V 至 32V)
- 电源良好 (PG) 电路可在输入电源低至 1.3V 时运行
- 在 TSSOP 封装中可耐受 FMEA 故障

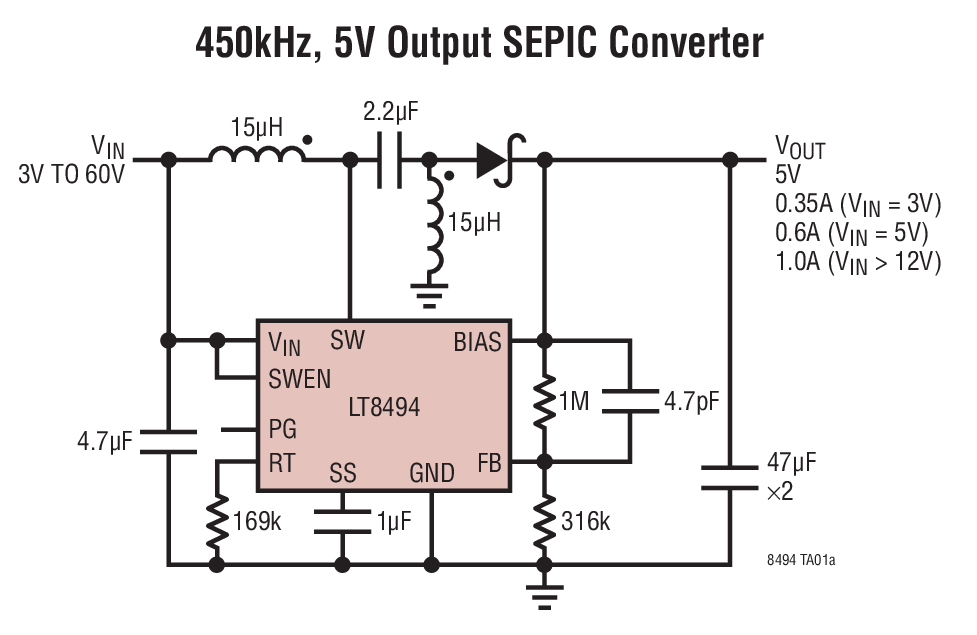

- 固定频率 PWM、SEPIC / 升压 / 反激式拓扑
- NPN 电源开关：2A/70V
- 可编程开关频率：250kHz 至 1.5MHz
- 可在 SWEN 引脚上进行欠压闭锁 (UVLO) 编程
- 可利用一个电容器进行软起动编程

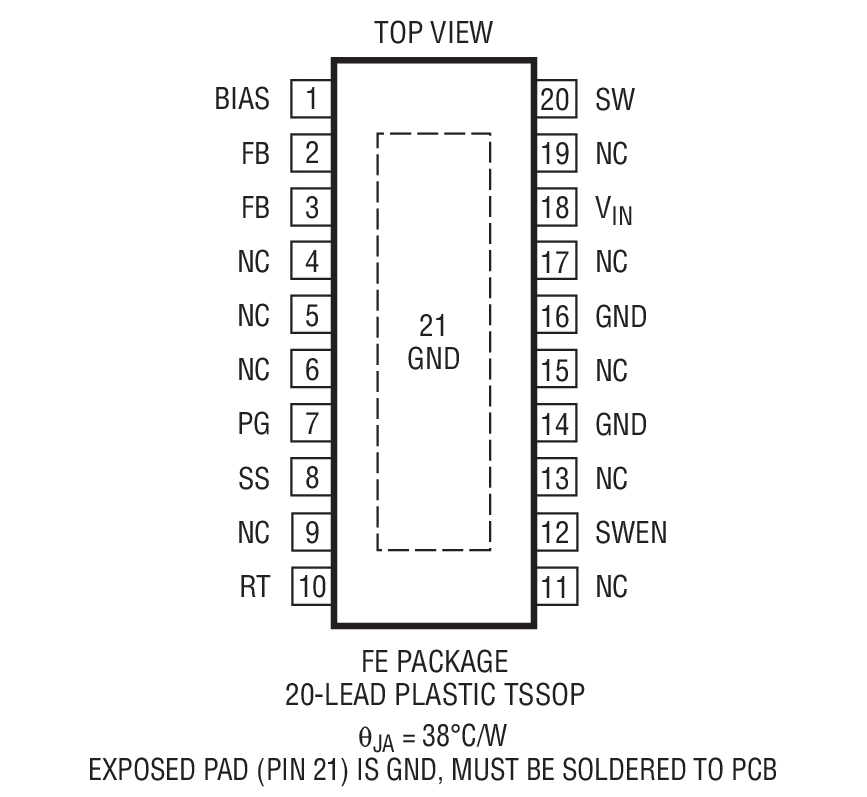

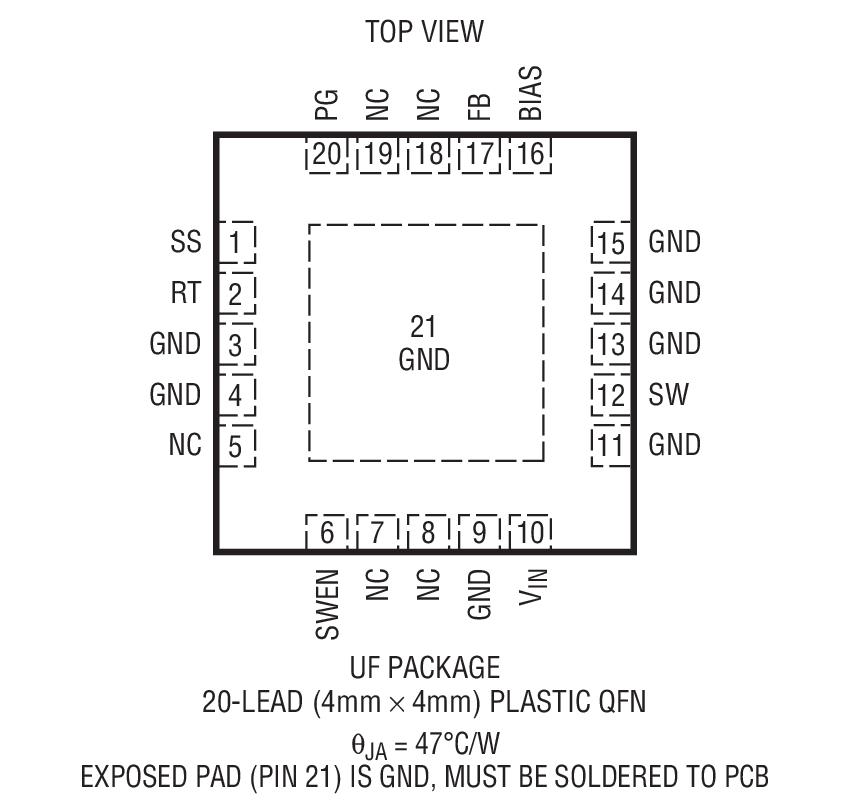

- 小外形 20 引脚 QFN 封装或 20 引脚 TSSOP 封装
产品详情和应用
LT®8494 是一款可调频率 (250kHz 至 1.5MHz) 单片式开关稳压器。静态电流在器件操作时可小于 7μA，并在 SWEN 引脚处于低电平时为 ~0.3μA。LT8494 可配置为一个 SEPIC、升压或反激式转换器。

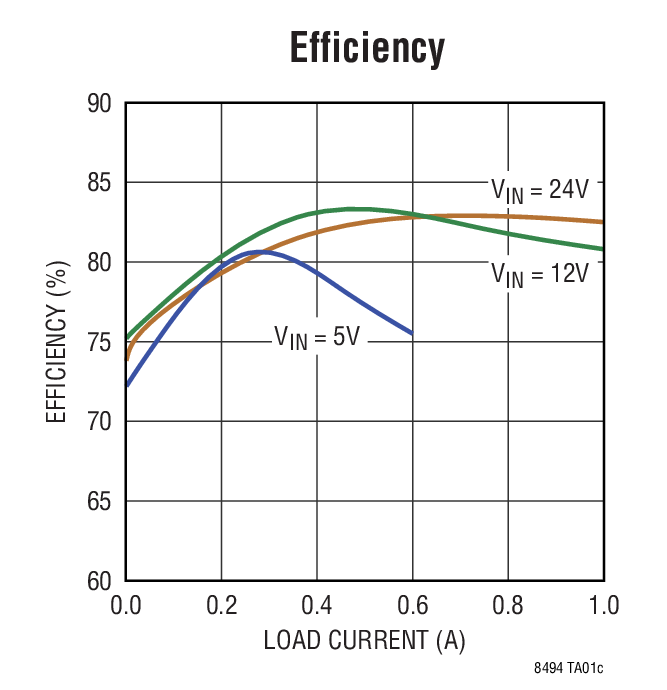

其低纹波突发模式操作能在低输出电流条件下维持高效率，并保持输出纹波低于 10mV。双电源引脚 (VIN 和 BIAS) 使得器件能够自动地采用最有效的电源来运作。对于 SEPIC 拓扑，输入电源电压可高达 60V，而对于升压和反激式拓扑则高达 32V (具有至高达 60V 的穿越能力)。在启动之后，由于器件能够从其输出 (BIAS) 吸收电流 (即使当 VIN 电压降至低于 2.5V 时也不例外)，因而延长了电池寿命。
在 SWEN 引脚上使用一个电阻分压器为转换器提供了一种可编程的欠压闭锁 (UVLO)。当 VOUT 达到编程输出电压的 92% 时，一个电源良好标记将发出指示信号。
另外，此器件还集成了频率折返和软起动等其他功能。LT8494 采用具裸露衬垫的 20 引脚 QFN 封装和 20 引脚 TSSOP 封装，旨在实现低热阻。TSSOP 封装中的故障耐受能力允许相邻引脚短接或者开路，并不需要把输出电压提升至高于其编程值。
Applications
- 汽车电子控制单元 (ECU) 电源
- 便携式产品的电源
- 工业电源
