ADI亚德诺 LTC7803 产品介绍

2026-03-09 0次

特性

低工作I_Q：12µA（14V V_IN至3.3V V_OUT）
宽输入电压范围：4.5V至40V
输出电压可高达40V
扩频操作
R_SENSE或DCR电流检测
支持PassThru^™/100%占空比
可编程固定频率（100kHz至3MHz）

可锁相频率（100kHz至3MHz）
可选连续、跳脉冲或低纹波突发工作模式(Burst Mode^®)（轻负载下）
低关断I_Q：1.2μA

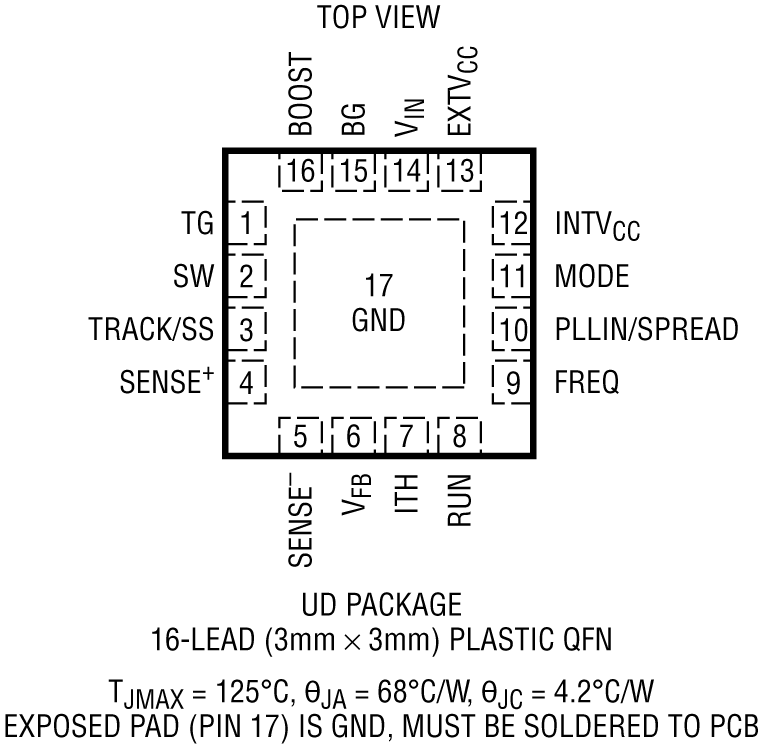

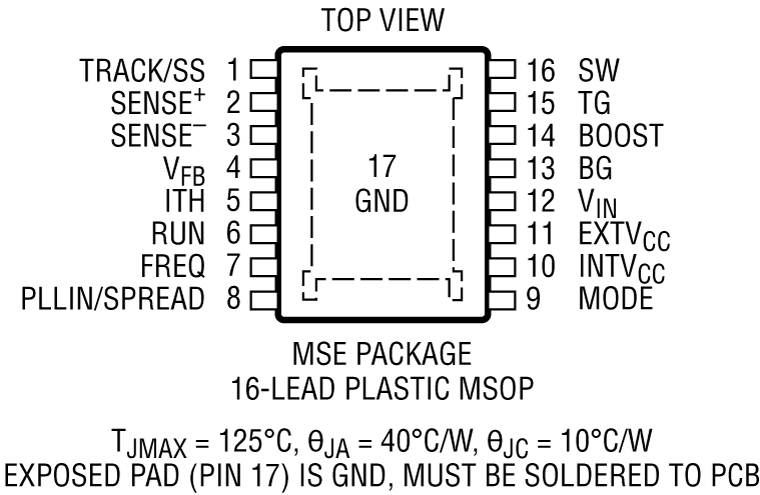

散热增强型16引脚3mm × 3mm QFN和MSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

LTC7803是一款具有100%占空比能力的高性能、同步降压型DC/DC开关稳压器控制器，可驱动所有N沟道功率MOSFET级。同步整流可提高效率、降低功耗并减少散热需求。恒频电流模式架构支持高达3 MHz的锁相开关频率。LTC7803可在4.5 V至40V的宽输入电源电压范围内工作。

极低的空载静态电流可延长电池供电系统的工作运行时间。通过OPTI-LOOP补偿功能，可在宽输出电容和ESR值范围内优化瞬态响应。MODE引脚在轻负载下可选择突发工作模式、脉冲跳跃模式或连续电感电流模式。

此外，LTC7803还具有扩频运行模式，可显著降低输入和输出电源的峰值辐射和传导噪声，因此能够轻松满足电磁干扰(EMI)标准要求。

应用

汽车和运输
工业
军事/航空电子
电信
