ADI亚德诺 MAX20098 产品介绍

2026-03-09 0次

特性

满足严格的OEM模块功耗和性能规范
跳脉冲模式下静态电流为3.5µA @ V_OUT = 3.3V
±1%输出电压精度：5.0V/3.3V固定电压，或1V至10V可调节

支持启动就绪设计

3.5V至42V宽输入电源范围

EMI抑制特性降低对敏感无线电频段的干扰，且不影响较宽输入电压范围

50ns (典型值)最小导通时间，在2.2MHz下保证利用汽车电池实现3.3V输出无跳跃操作，
扩频选项
频率同步输入
通过电阻设定频率：220kHz至2.2MHz

集成和热增强封装，节省电路板空间和成本

2MHz降压型控制器
电流模式控制器，带有强制连续和跳脉冲模式
16引脚、侧面防潮(SW) TQFN-EP封装

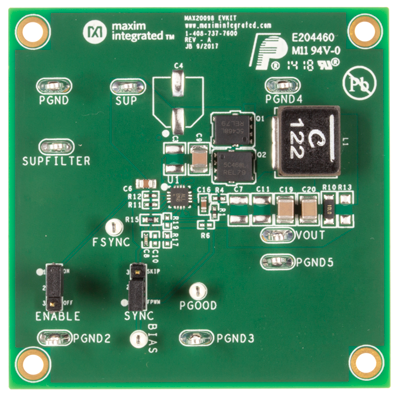

提供20A参考设计

保护特性提高系统可靠性

电源欠压锁定
过热和短路保护
输出过压和欠压监测
-40°C至+125°C 1汽车级温度范围

产品详情和应用

MAX20098为汽车应用2.2MHz同步降压型控制器IC，具有3.5µA I_Q。器件工作在3.5V至42V输入电压，在压差条件下可运行在99%占空比。器件设计用于中至高功率的应用并且具有较宽的输入电压范围，例如汽车冷启动或引擎启停条件。

IC的降压型控制器工作在高达2.2MHz频率，允许使用小尺寸外部元件、降低输出纹波，以及保证无AM波段干扰。开关频率可通过电阻调节(220kHz至2.2MHz)。FSYNC输入的可编程能力支持三种频率模式，优化性能：强制固定频率、超低静态电流的跳脉冲模式、外部时钟同步。IC也提供SYNC输出，支持两片控制器并行工作。IC具有工厂可编程扩频选项，支持频率调制，最大程度降低EMI干扰。

IC具有PGOOD监测器，可监测欠压条件。保护特性包括逐周期限流和热关断保护。MAX20098工作在-40°C至+125°C汽车级温度范围。

应用

通用负载点(POL)
信息娱乐系统
USB集线器
