ADI亚德诺 LTC3315A 产品介绍

2026-03-09 0次

特性

每个具有2A输出电流的双通道输出
高效率：19mΩ NMOS和75mΩ PMOS
宽带宽、快速瞬态响应
开关频率可同步至最高3MHz
V_IN范围：2.25V至5.5V
V_OUT范围：0.5V至V_IN
V_OUT精度：±1%

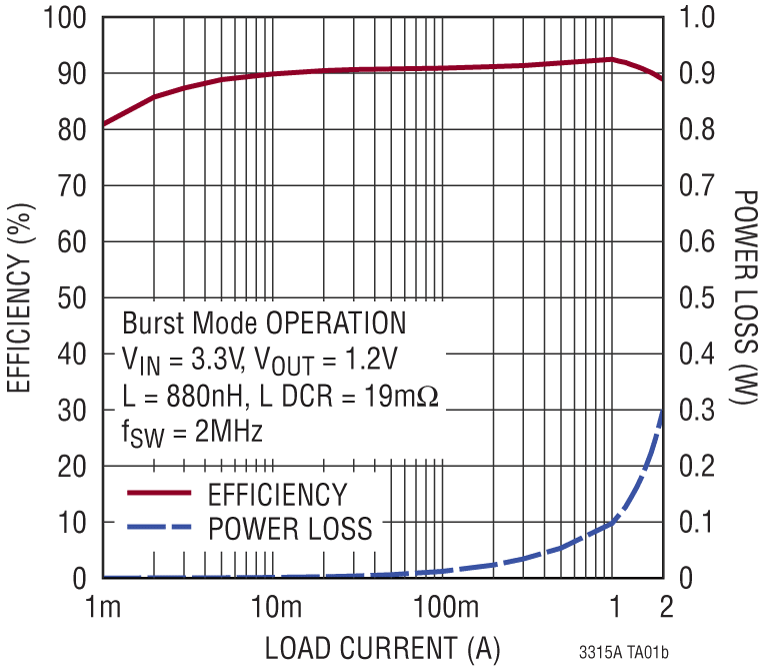

低纹波突发工作模式(Burst Mode^®)
峰值电流模式控制
最小导通时间：25ns

过载时安全地承受电感饱和
关断电流：1.2µA
精密400mV使能阈值
内部软启动和补偿
电源良好输出

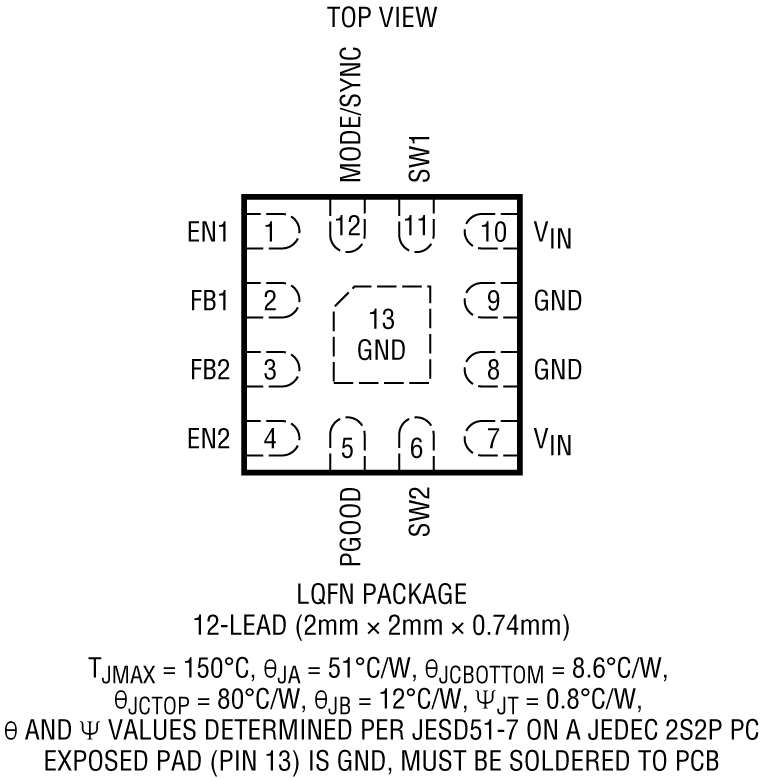

薄型、散热增强型12引脚2mm × 2mm × 0.74mm LQFN封装和16引脚1.64mm × 1.64mm × 0.5mm WLCSP封装
通过AEC-Q100汽车应用认证

产品详情和应用

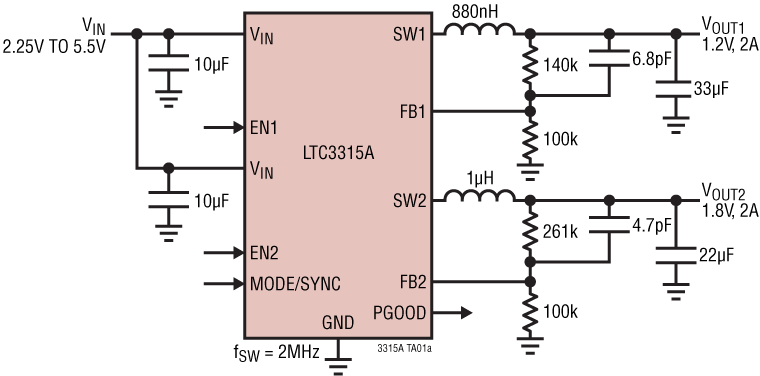

LTC3315A 具有双 2A 单片同步降压型转换器，依靠一个 2.25V 至 5.5V 输入电源运行，采用的封装适合空间受限并具苛刻性能要求的应用。两个降压转换器采用恒定频率、峰值电流模式控制，开关频率高达 3MHz，最小接通时间低至 25ns，可在非常小的应用占板面积内实现高效率和快速瞬态响应。

LTC3315A 可工作在强制连续或脉冲跳跃模式 (以实现低噪声) 或突发模式（Burst Mode^® ） (以在轻负载条件下实现高效率)。常用的降压开关频率为 2MHz，并可通过 MODE/SYNC 引脚同步至一个外部振荡器。

LTC3315A可以调节低至500mV的输出。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断、输出短路保护和高达100%占空比的低压差操作。LTC3315A提供紧凑型2mm × 2mm LQFN和1.64mm × 1.64mm WLCSP两种封装。

应用

服务器、电信电源、光学网络
分布式 DC 电源系统（POL）
FPGA、ASIC、微处理器内核电源
工业/汽车/通信
