特性

• 3.5V至36V宽输入电压范围
• 可承受42V瞬态输入
• 在瞬态欠压下采用高占空比工作
• 220kHz至1MHz可调整开关频率
• 电流模式控制架构
• 可调节输出电压(1V至10V)，精度为±2%
• 三种工作模式
  • 50µA超低静态电流的跳脉冲模式
  • 强制固定频率模式
  • 外部时钟同步
• 最少BOM数量，电流模式控制架构
• 电源就绪输出
• 使能输入兼容3.3V逻辑电平至42V电压范围
• 限流、热关断以及过压保护
• -40°C至+125°C汽车级温度范围
• 通过汽车级认证

产品详情和应用

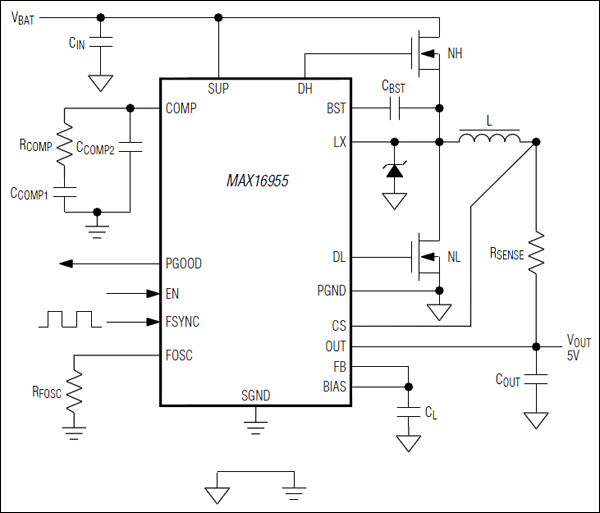

MAX16955为电流模式、同步PWM降压控制器，设计工作在3.5V至36V输入电压范围，空载时仅消耗50µA静态电流。开关频率通过外部电阻在220kHz至1MHz之间调整，并可同步至高达1.1MHz的外部时钟。MAX16955输出电压可通过引脚选择为固定5V输出，或1V至10V可调输出。宽输入电压范围以及在瞬态欠压条件下正常工作等特性，使得该器件非常适合汽车以及工业应用。

MAX16955工作在固定频率PWM模式以及低静态电流跳脉冲模式。具有使能逻辑输入，该输入可兼容42V电压，用于禁止器件工作，将关断电流减小至10µA。保护功能包括：过流限制、过压、欠压以及带自恢复的热关断保护。器件还具有电源就绪监测器，便于电源排序。

MAX16955采用增强散热型16引脚TSSOP封装，带有裸焊盘，工作在-40°C至+125°C汽车级温度范围。

应用

• 汽车
• 工业
• 军品
• 负载点
