ADI亚德诺_LTM4676A_产品介绍

ADI亚德诺 LTM4676A 产品介绍

2026-03-09 0次

特性

双通道、快速、模拟环路，通过数字接口进行控制和监测
宽输入电压范围：4.5V至26.5V
输出电压范围：0.5V至5.5V
全温度范围内最大直流输出误差：±0.5%
电流回读精度：±2.5%（10A负载时）
400kHz PMBus兼容I²C串行接口
集成16位ΔΣ ADC
支持高达125Hz的遥测轮询速率
恒频电流模式控制
多个模块可以并联且均流
支持所有7位从机地址
与双通道18A LTM4677引脚兼容

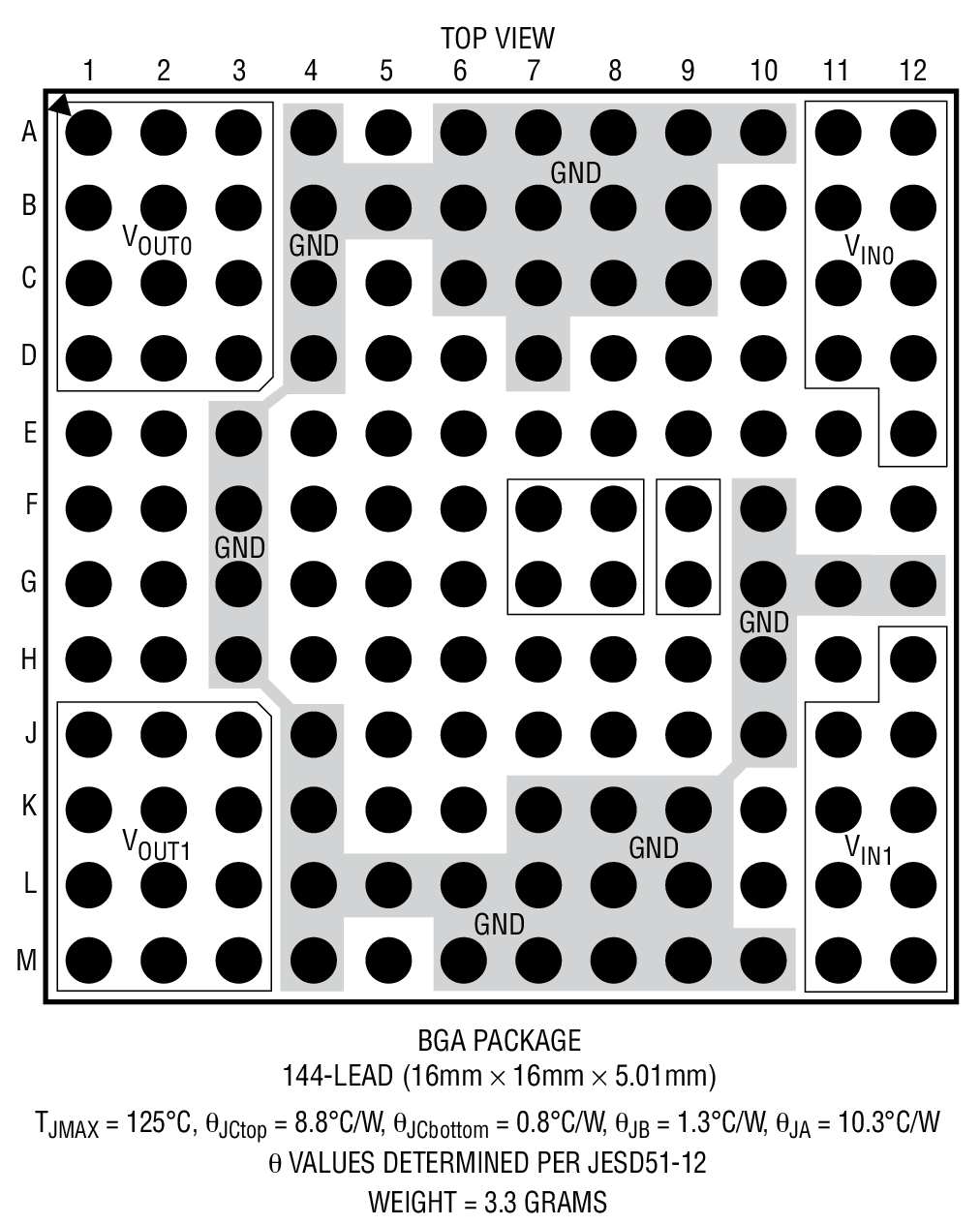

16mm x 16mm x 5.01mm BGA封装

可读数据：

输入和输出电压、电流和温度
运行峰值、正常运行时间、故障和警告
具有ECC功能的板载EEPROM故障日志记录

可写数据和可配置参数：

输出电压、电压时序控制和裕量调节
数字软启停斜坡
OV/UV/OT、UVLO、频率和定相

产品详情和应用

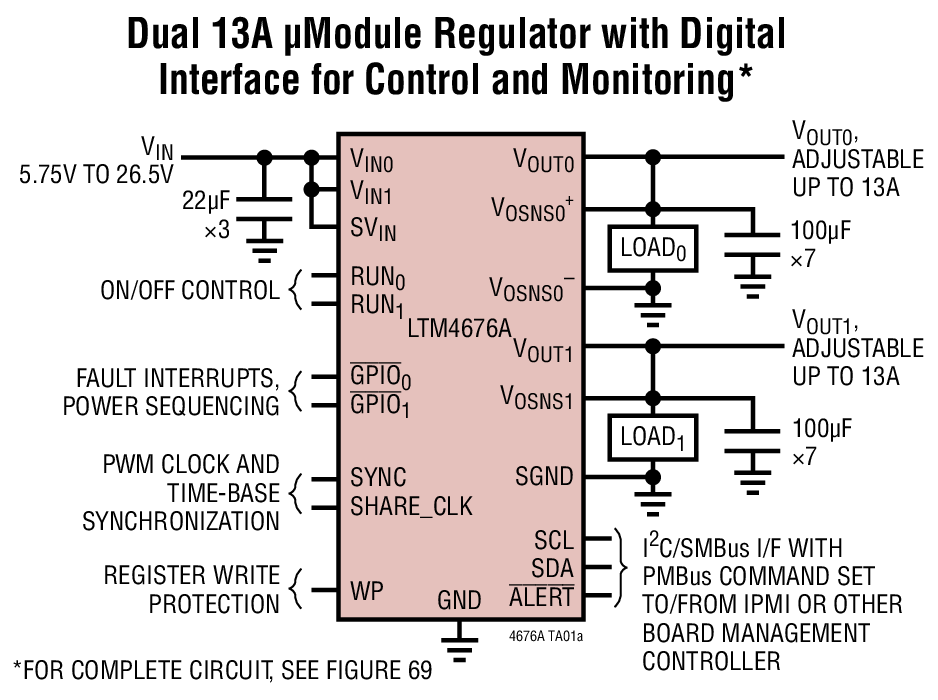

LTM4676A是一款双通道13A或单通道26A降压型 µModule^®（微型模块）DC/DC稳压器，具有40ms的导通时间。它可以通过PMBus（基于I²C的开放标准数字接口协议）远程配置和遥测监控电源管理参数。LTM4676A包括快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感和配套组件。

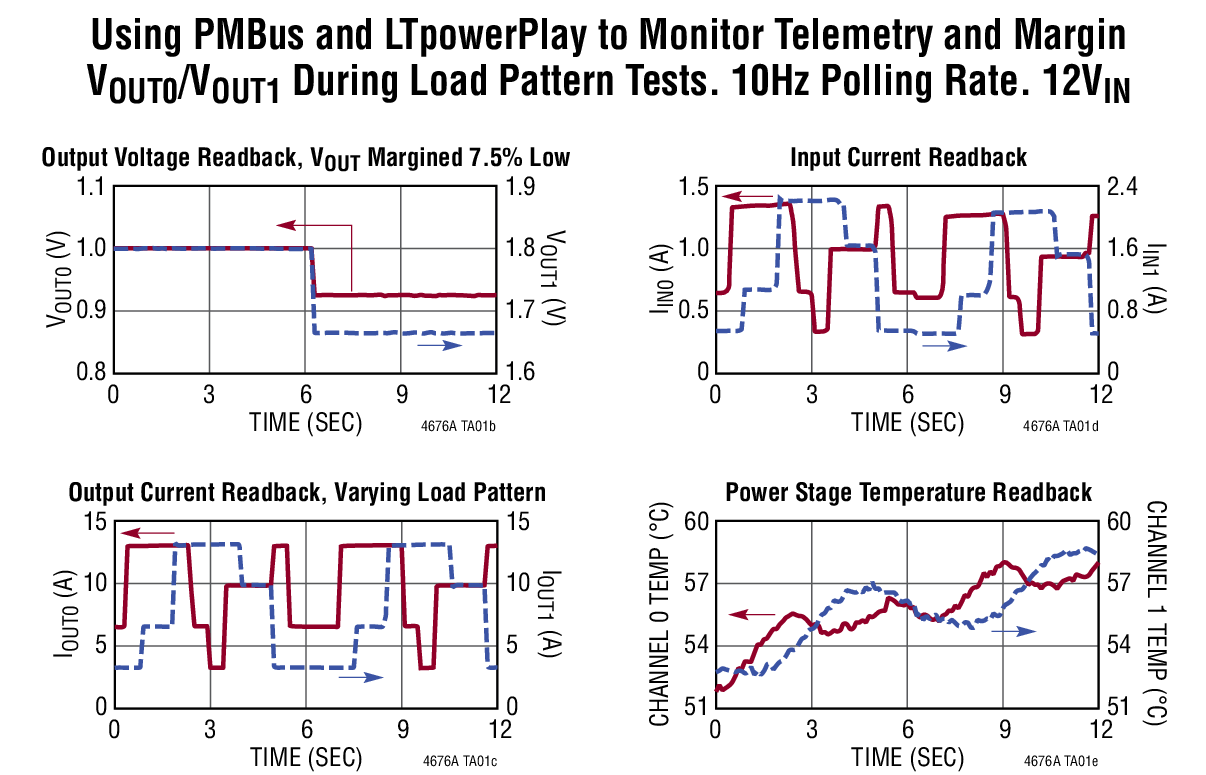

利用LTM4676A的双线式串行接口，能够以可编程压摆率和时序监控延迟时间对输出进行裕量调整、微调以及斜升和斜降。输入和输出电流和电压、输出功率、温度、运行时间和峰值可读。启动时，输出电压、开关频率和通道相位角分配可通过引脚搭接电阻进行设置。现可提供LTpowerPlay^™ GUI和DC1613 USB至PMBus转换器以及演示套件。

LTM4676A与LTM4676引脚兼容，并且是后者的性能改进版本。

产品型号

导通启动时间（最大值，ms）

V_IN范围(V)

V_OUT范围(V)

引脚兼容

LTM4676

170

4.5至26.5

0.5V 至4 (CH0)
0.5至5.5（两个通道）

是

LTM4676A

4.5至17
