特性

• 高电压操作：达 72V
• 可同步工作频率和输出开关相位用于多控制器系统
• 同步开关输出
• 具有 6V 迟滞的欠压闭锁保护用于自偏置电源
• 固定频率操作至 350kHz
• 局部 ±1% 电压基准
• 输入过压保护
• 低启动电流
• 可编程起动禁止用于电源排序和保护
• 光耦合器支持
• 软启动控制



产品详情和应用

LT^®3781 控制器简化了高功率同步双晶体管正激式 DC/DC 转换器的设计。该器件运用固定频率电流模式控制，并支持隔离式和非隔离式拓扑。这款 IC 驱动外部 N 沟道功率 MOSFET，而且可在输入电压高达 72V 的情况下工作。

通过采用一个大的欠压闭锁迟滞范围，LT3781 非常适合由输出得到电源的方案。另外，该器件还配有一个 18V V_CC 并联稳压器，这可防止在缓慢启动应用中超过绝对最大额定值。

LT3781 的工作频率是可编程的，并可同步至高达 350kHz。在同步化操作期间开关相位也是受控的，以适应多转换器系统。内部逻辑电路可保证 50% 最大占空比操作，以防止发生变压器饱和。

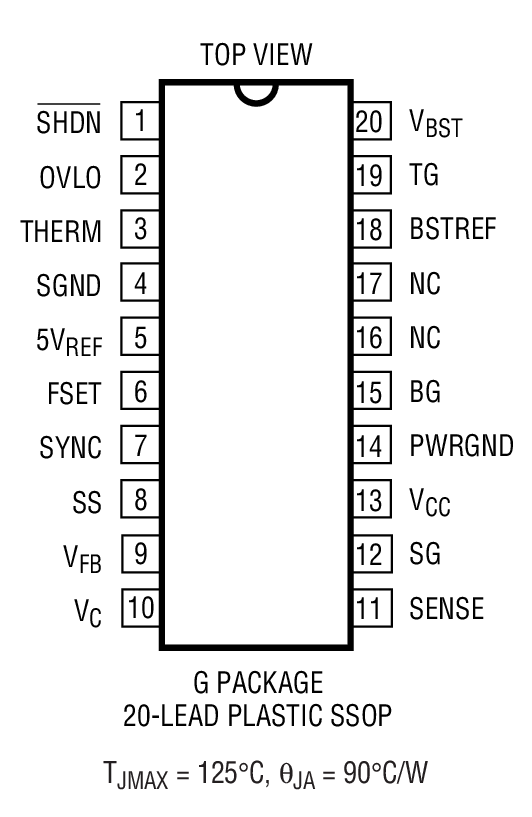

LT3781 采用 20 引脚 SSOP 封装。

• 隔离式电信系统
• 个人计算机和外设
• 分布式电源降压型转换器
• 铅酸电池备份系统
• 汽车和重型设备
