特性

• 效率高于95%
• 真正关断电路
  • 关断模式下输出与输入断开
  • 无需外部肖特基二极管
• 静态电源电流：25µA
• 低噪声抗振铃功能
• LBI/LBO比较器在关断模式下使能
• 关断电流：2µA
• 8引脚µMAX封装

产品详情和应用

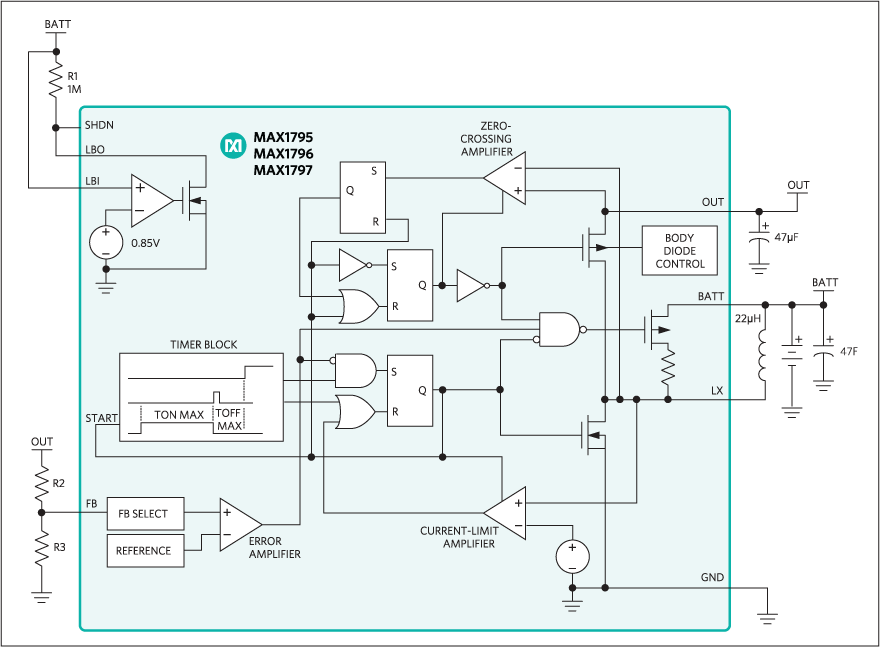

MAX1795/MAX1796/MAX1797均为高效、升压型DC-DC转换器，适用于小型便携式手持设备。这些器件采用Maxim的True Shutdown™电路，可在关断模式下完全断开输出与输入的连接，提高效率，并且无需昂贵的外部元件。三款器件也都配备了Maxim专有的LX阻尼电路，有助于减少噪声敏感型应用中的EMI。为了进一步提高系统灵活性，即使在DC-DC转换器处于关断模式时，电池监控比较器(LBI/LBO)也保持活动状态。

输入电压范围为+0.7V至V_OUT，其中V_OUT的可设置范围为+2V至+5.5V。达到+0.85V即可启动。MAX1795/MAX1796/MAX1797提供预设的引脚可选5V或3.3V输出。使用两个外部电阻还可调节至其他输出电压。这三款器件仅在限流值上有所不同，支持针对不同负载优化外部元件：MAX1795、MAX1796和MAX1797的限流值分别为0.25A、0.5A和1A。所有器件均采用紧凑型8引脚µMAX^®封装，高度仅为1.09mm，尺寸仅为8引脚SO的一半。

应用

• PDA和掌上型电脑
• 便携式数字音频播放器
• 便携式终端
• 无线手机
