特性

• 可由高于、低于或等于输出电压的输入电压获得稳压输出
• 单个电感器，无需肖特基二极管
• 手动或可编程自动突发模式 (Burst Mode^®) 操作
• 可编程平均输入电流限值
• 可由单节锂离子电池获得高达 1.2A 的连续输出电流

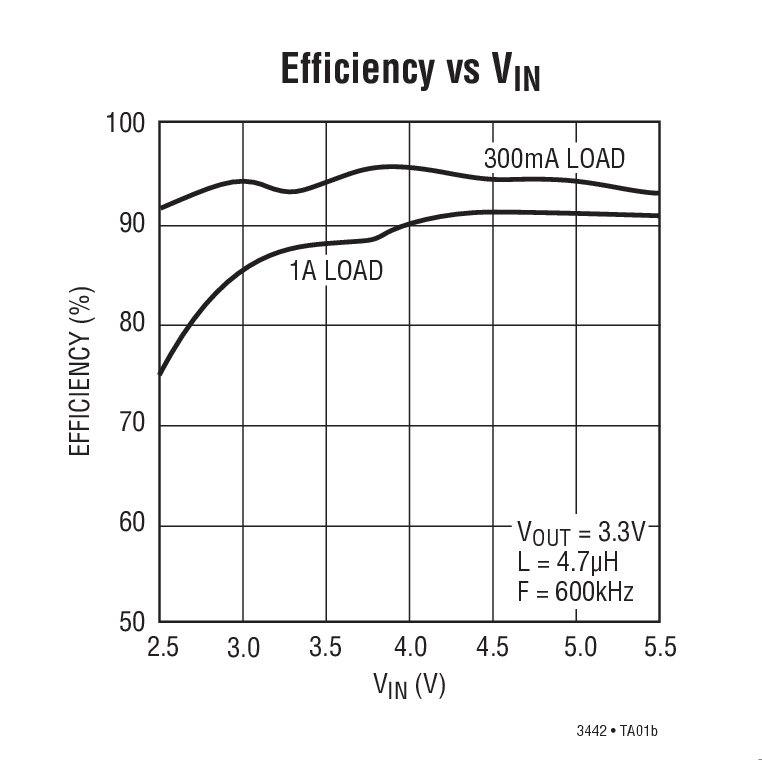

• 高效率：高达 95%
• 在停机模式中实现输出断接
• 2.4V 至 5.5V 输入范围
• 2.4V 至 5.25V 输出范围
• 突发模式操作中的静态电流为 35µA
• 可编程频率范围为 300kHz 至 2MHz
• 停机电流 <1µA

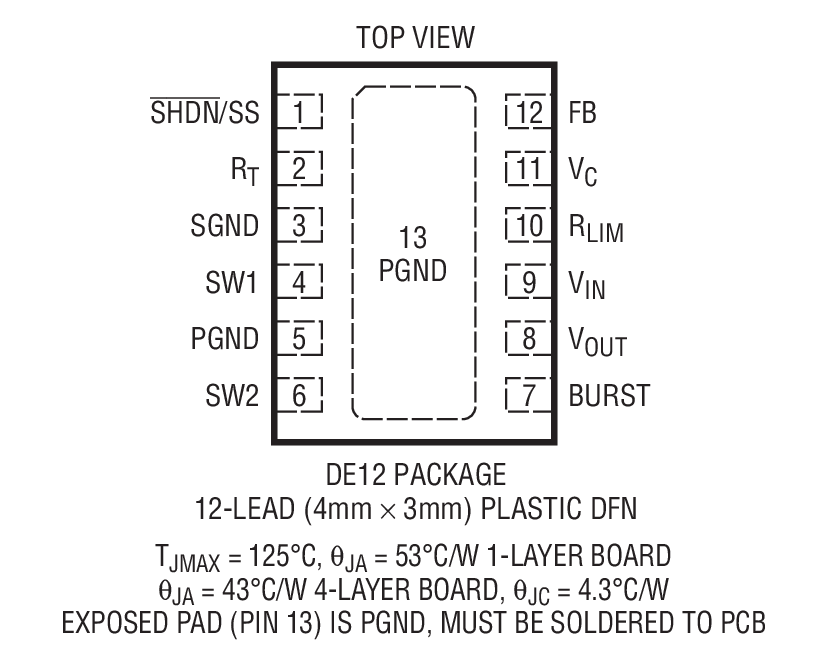

• 小外形的耐热增强型 12 引脚 (4mm x 3mm) DFN 封装



产品详情和应用

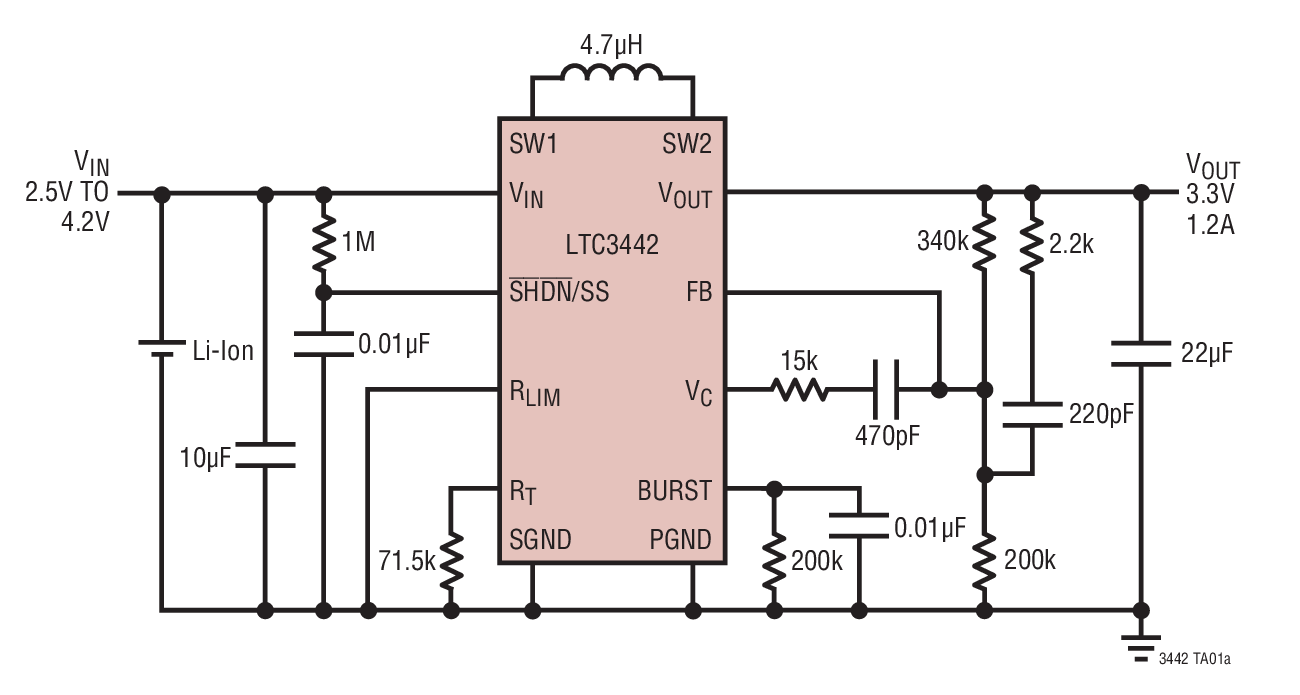

LTC^®3442 是一款高效率、固定频率的降压-升压型 DC/DC 转换器，它能在输入电压高于、低于或等于输出电压的条件下进行操作。该 IC 所采用的拓扑结构可提供所有操作模式之间连续转换功能，从而使得该产品非常适用于输出电压处于单节锂离子电池或多节碱性电池电压范围内的应用。

该器件包括两个 0.10Ω 的 N 沟道 MOSFET 开关和两个 0.10Ω 的 P 沟道开关。工作频率和平均输入电流限值均可通过一个外部电阻器来设置。在突发模式操作中，静态电流仅为 35µA，从而最大限度地延长了便携式应用中电池的使用寿命。自动突发模式操作允许用户对进入突发模式操作的负载电流进行设置，或对其进行手动控制。

 其它特点包括 1µA 的停机电流、可编程软启动、峰值电流限制和热停机。LTC3442 采用一种扁平的耐热增强型 12 引脚 (4mm x 3mm x 0.75mm) DFN 封装。

• PDA / 智能电话
• 手持式计算器
• MP3 播放机
• 手持式仪表
• 数码相机
• 无线手机
• USB 外设
