ADI亚德诺 LTC3788-1 产品介绍

2026-03-09 0次

特性

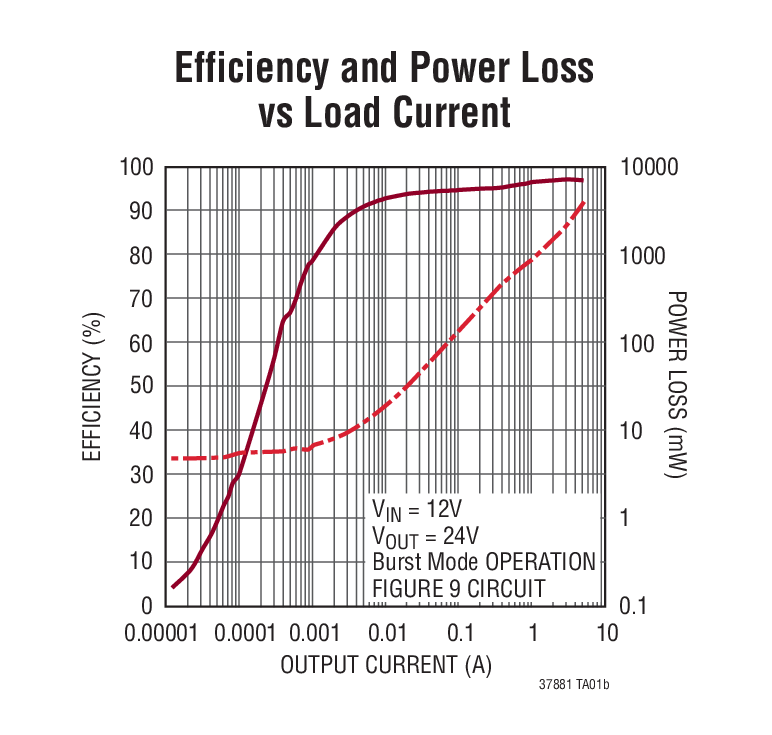

同步操作用于实现较高的效率并减少热耗散
宽输入范围：4.5V 至 38V (绝对最大值为 40V)，启动之后可在低至 2.5V 运作
输出电压高达 60V
±1% 1.2V 基准电压
R_SENSE 或电感器 DCR 电流检测
针对同步 MOSFET 的较大占空比能力
低静态电流：125μA

可锁相频率 (75kHz 至 850kHz)
可编程固定频率 (50kHz 至 900kHz)
可调输出电压软起动
电源良好输出电压监视器
低停机电流 I_Q：< 8μA
内部 LDO 从 VBIAS 或 EXTV_CC 给栅极驱动器供电

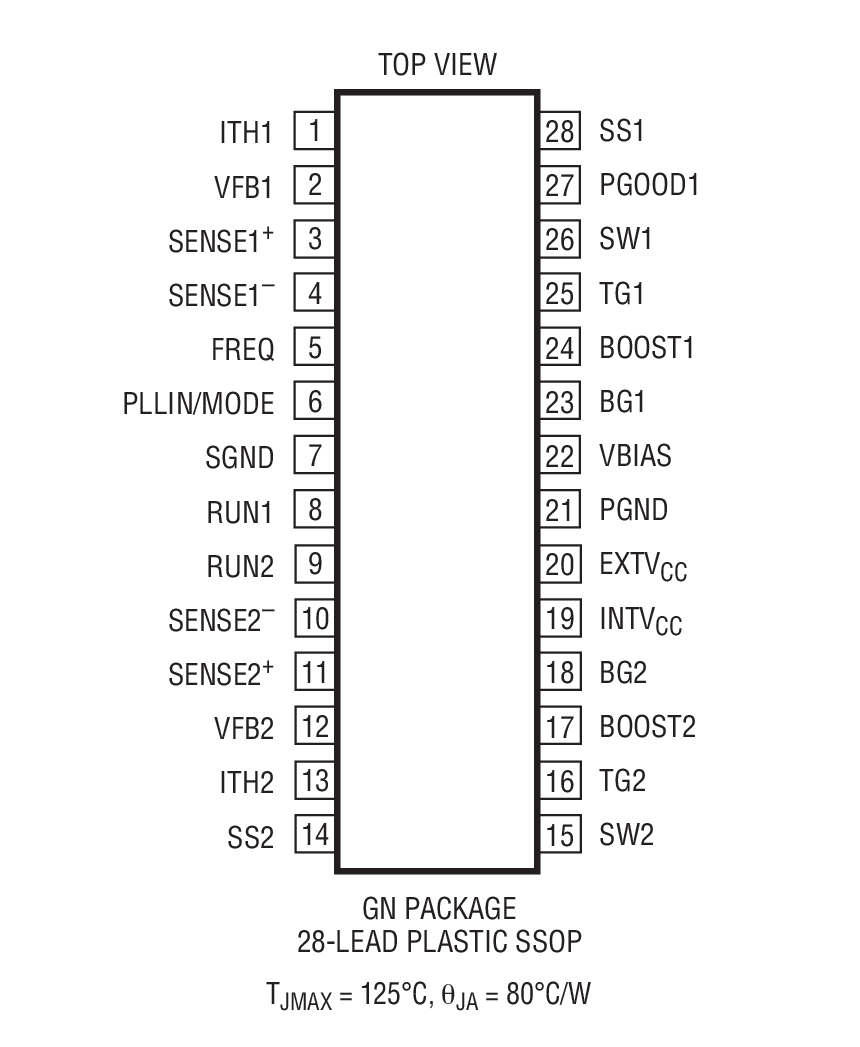

采用窄体 SSOP 封装

产品详情和应用

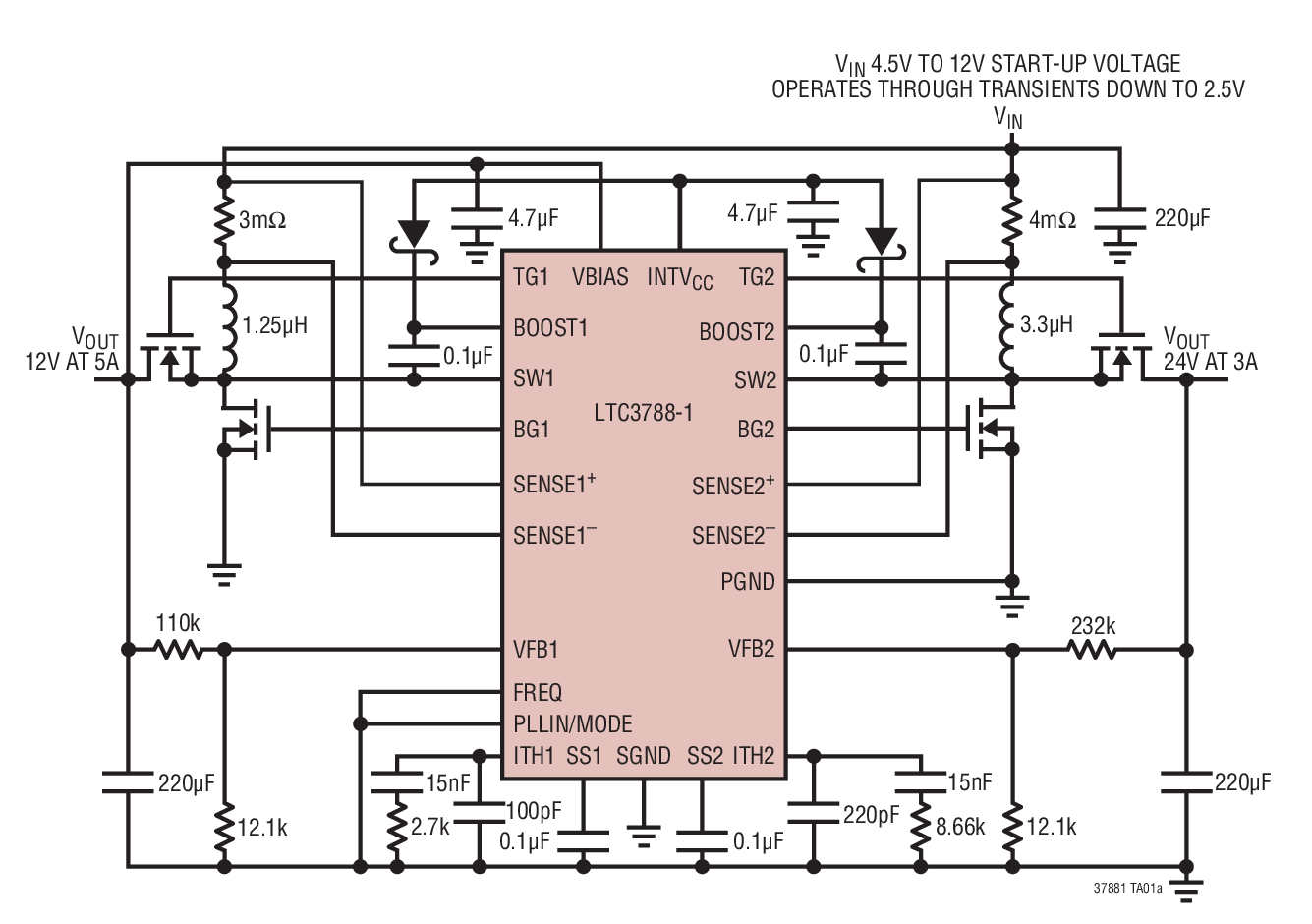

LTC^®3788-1 是一款高性能、两相、双通道、同步升压型转换器控制器，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流提升了效率、减少功率损失、并降低散热要求，从而使得 LTC3788-1 能够在高功率升压应用中使用。

该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。OPTI-LOOP^® 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3788-1 具有一个精准的 1.2V 基准和一个双通道电源良好输出指示器。4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。

用于每个控制器的独立 SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode^®) 操作、脉冲跳跃模式或连续电感器电流模式。

如需采用无引线的 32 引脚 QFN 封装，并具有可调的电流限值、时钟输出、相位调制、和两个 PGOOD 输出功能，请查阅 LTC3788 的产品手册。

应用

工业
汽车
医疗
军事
