特性

• 宽输入电压范围：3.5V 至 30V
• 低静态电流：7mA
• 内部 4A 开关
• 所需的外部组件非常之少
• 具有针对过载的自我保护能力
• 停机模式仅吸收 100μA 电源电流
• 反激调节模式具有全浮动输出

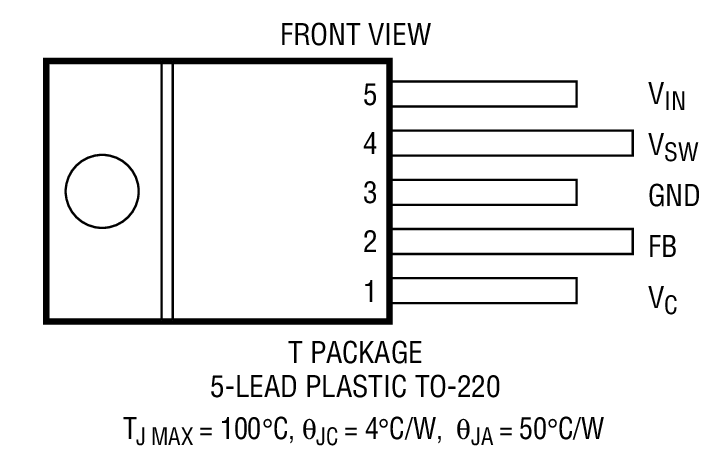

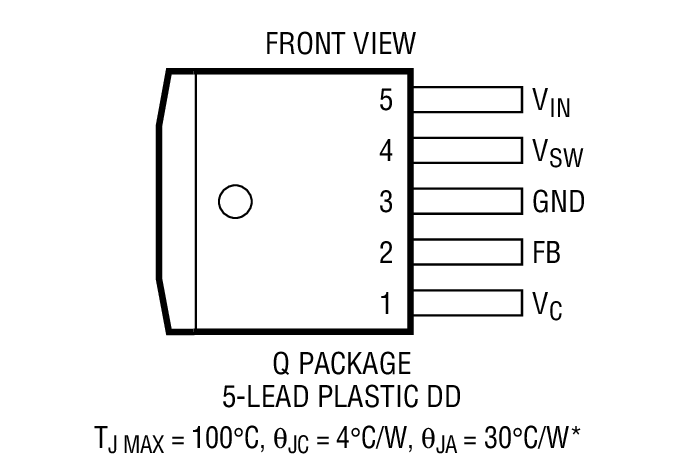

• 可提供标准 5 引脚封装
• 可从外部实现同步 (见 LT1072 的产品手册)



产品详情和应用

LT^®1271 和 LT1269 是单片式高功率开关稳压器。除了开关频率 (LT1271 = 60kHz，LT1269 = 100kHz) 和略低的开关电流之外，这两款器件在其他方面和广受欢迎的 LT1070 是相同的，它们可在所有标准的开关配置中运作，包括降压、升压、反激式、和负输出。一个高电流、高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。由于集成了所有的功能电路，因而允许将 LT1271 / LT1269 内置于一个标准的 TO-220 功率型封装之中。这使其极为简单易用，并可提供与采用 3 引脚线性稳压器时相似的 “bust proof" 操作。

LT1271 / LT1269 采用 3.5V 至 30V 的电源电压供电运作，且仅吸收 7mA 的静态电流。这些器件通过运用电流模式开关方法，实现了卓越的 AC 和 DC 负载及电压调节性能。

LT1271 / LT1269 采用获专利授权的自适应抗饱和开关驱动以允许非常宽变化范围的负载电流，并且未损失效率指标。对于待用操作，一种在外部激活的停机模式可以把总电源电流减小至 100μA (典型值)。

• 升压型转换器
• 高效率降压型转换器
• 具多个输出的 PC 电源
• 电池上变频器
• 负至正转换器
