特性

• Silent Switcher
  • 实现紧凑型高效、低EMI解决方案
  • 展频(SSFM)
  • 对称封装提供出色的EMI性能
  • 符合CISPR 25 5类标准的评估套件
• 多功能，小尺寸
  • 输入工作电压范围为3V至36V
  • 跳跃模式下的静态电流为10µA
  • 集成FET的同步DC-DC转换器
  • 400kHz、2.1MHz、2.3MHz和3MHz固定频率选项
  • 固定的2.5ms内部软启动
  • 0.8V至10V可编程输出，或者3.3V、3.9V、4.2V和5.0V固定输出电压
  • 其他固定输出选项的范围为2.9V至6V，电压幅度为100mV

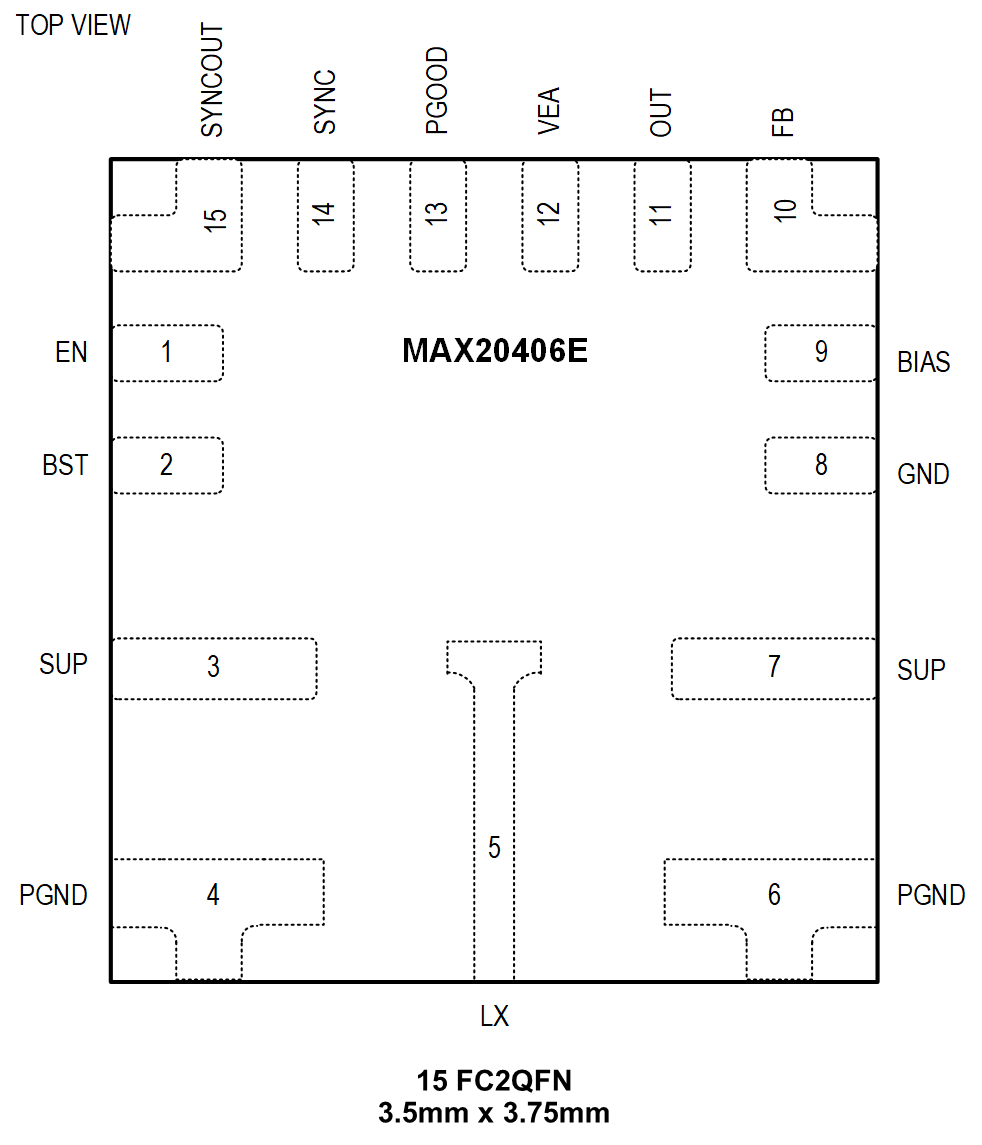

  • 3.5mm x 3.75mm 17引脚和15引脚FC2QFN封装
• 双相功能
  • 可用于高功率设计的双相配置
  • 通过共用VEA引脚进行动态均流
  • 双相低I_Q操作能力
• 高精度
  • 空载时FPWM模式下的输出电压精度为±1%
  • 可通过PGOOD准确监测输出电压
• 性能稳定，适合汽车环境
  • 强制PWM和跳跃模式操作
  • 99%占空比工作模式以实现低压差
  • 过温和短路保护
  • 结温范围为–40°C至+125°C
  • 42V负载突降容限
  • 通过AEC-Q100认证

产品详情和应用

MAX20404/MAX20405/MAX20406/MAX20406E IC是小型同步降压转换器，集成了高端和低端开关。这些IC均设计为可在3V到36V的宽输入电压范围内提供高达6A的电流。电压质量可以通过观察PGOOD信号来监测。MAX20404/MAX20405/MAX20406/MAX20406E可以在99%的占空比下运行，非常适合汽车和工业应用。

MAX20404/MAX20405/MAX20406/MAX20406E提供可编程输出电压或5V和3.3V的固定输出电压。频率在内部固定为2.1MHz（或400KHz或3MHz），因此所需外部元件数量少，同时能够减少输出纹波，并确保没有AM干扰。MAX20404/MAX20405/MAX20406/MAX20406E会在轻负载条件下自动进入跳跃模式，空载时具有10µA的超低静态电流。该系列产品（包括MAX20408/10）在单相配置中提供4A到10A的引脚兼容产品，在双相配置中则高达20A。该系列器件还针对双相操作进行了优化，具有非常高的均流精度。这些器件可以通过展频进行订购，以更大限度地减少调制频率导致的电磁辐射。

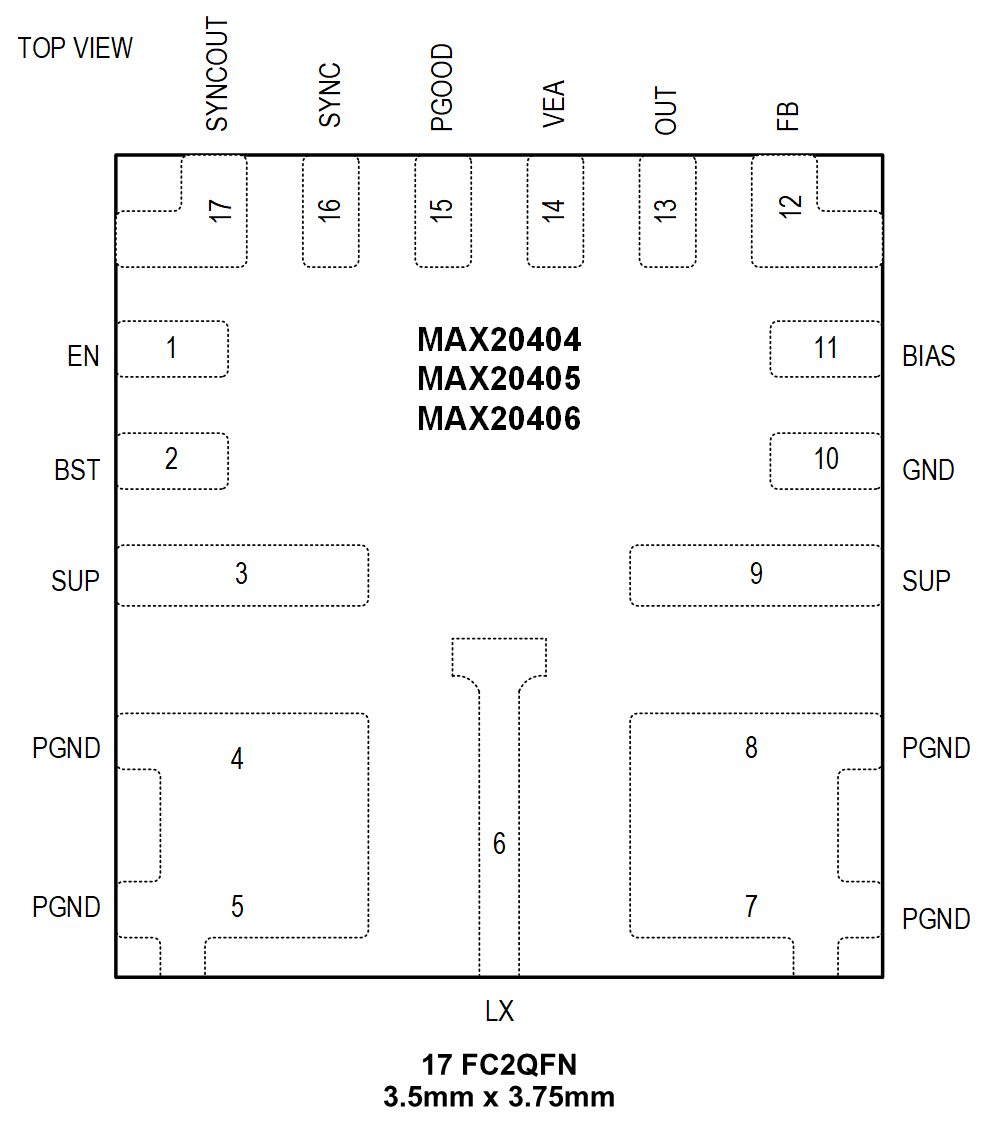

MAX20404/MAX20405/MAX20406/MAX20406E采用小型3.5mm x 3.75mm 17引脚FC2QFN封装，所需外部元件非常少。

应用

• 汽车电子
• 信息娱乐系统
• ADAS和其他安全关键应用
• 工业
• 高压DC-DC转换器
