特性

• 宽输入范围

  • 工作范围为 3.6V 至 36V
  • 过压闭锁功能可保护电路安全承受输入端上的 55V 瞬态电压
• 500mA 输出电流开关稳压器
• 高开关频率：750kHz
• 200mA 低压差线性稳压器

  • 1.2V 至 16V 输入；0.8V 至 8V 输出
  • 310mV 压差电压 V_CC2 至 OUT2
• 精准的可编程欠压闭锁
• 抗短路能力高
• 内部软起动
• <2μA 停机电流

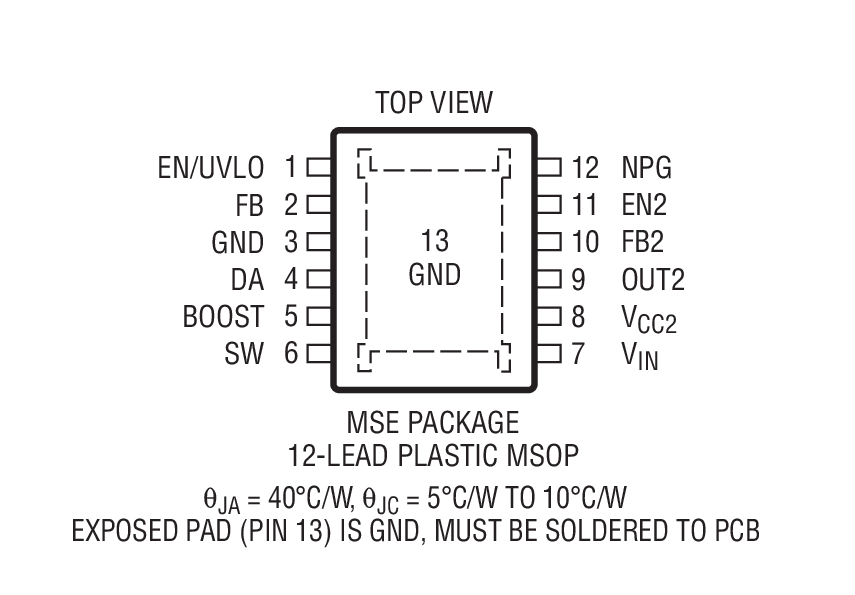

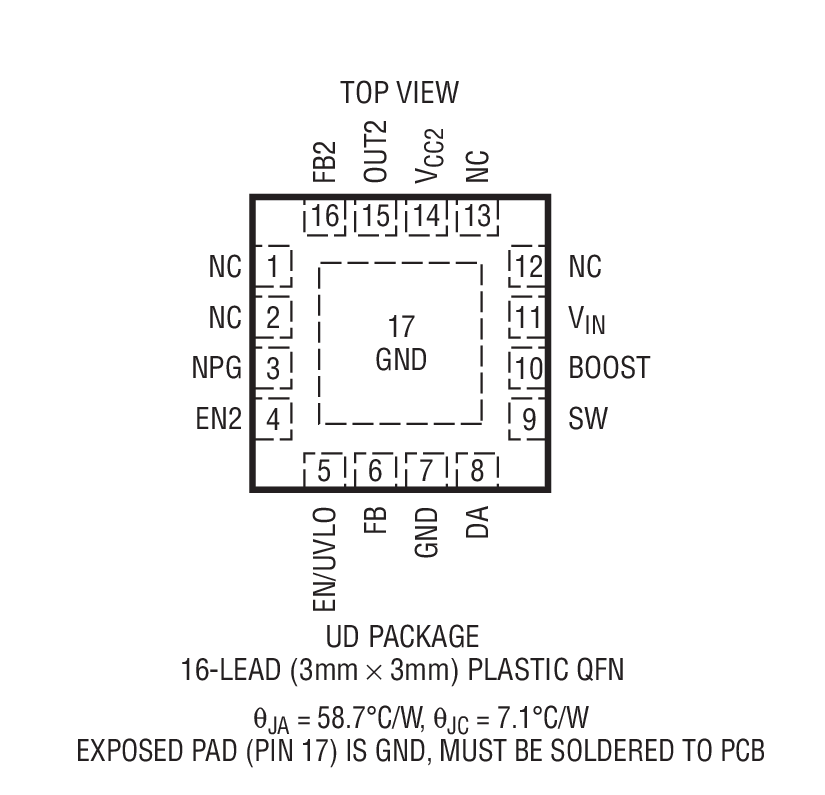

• 小外形耐热性能增强型 16 引脚 (3mm x 3mm) QFN 封装和 12 引脚 MSE 封装

产品详情和应用

LT^®3645 是一款双通道输出稳压器，集成了一个 500mA 降压型稳压器和一个 200mA 低压差线性稳压器 (LDO)。3.6V 至 36V 的宽输入电压范围使 LT3645 适合对来自多种电源的功率进行调节，包括 24V 工业电源和汽车电池。该器件的高工作频率允许使用纤巧和低成本的电感器及电容器，从而实现了非常小巧的解决方案。

逐周期电流限制和频率折返可提供针对短路输出的保护作用。软起动及频率折返消除了启动期间的输入浪涌电流。

线性稳压器从 V_CC2 引脚获取工作电压，可在电压低至 1.2V 的条件下运作。它可提供 200mA 的输出电流和一个 310mV 的典型压差电压。

LT3645 的其他特点包括 <2μA 停机、短路保护、软起动和热停机功能。LT3645 采用耐热性能增强型 16 引脚 (3mm x 3mm) QFN 封装或 12 引脚 MSE 封装。

• 汽车 CMOS 图像传感器
• 工业 / 汽车微控制器电源
