特性

• 4.5V至5.5V或5.2V至19V宽输入电压范围，具有高达80V的抛负载保护
• 内置功率MOSFET的双输出DC-DC转换器
• 可调输出：0.8V至0.9V_IN
• 输出电流高达2A和1A
• 可编程开关频率范围：200kHz至2.2MHz
• 同步输入(SYNC)
• 独立的转换器使能输入及电源就绪输出
• 低I_Q待机(ON/OFF)电流(7µA)
• 内部数字软启动及软停止
• 输出短路保护及最大占空比限制
• 输出过压保护，带自动重启功能
• 热关断
• 增强散热的32引脚TQFN封装，+70°C时能耗散高达2.7W功率

产品详情和应用

MAX5099是集成高边开关的双输出、高开关频率DC-DC buck转换器。MAX5099集成了2路低边MOSFET驱动器，允许每路转换器驱动外部同步整流MOSFET。转换器1能够提供高达2A的输出电流，转换器2能够提供高达1A的输出电流。MAX5099集成了抛负载保护电路，可承受汽车应用中高达80V的抛负载瞬变电压。抛负载保护电路利用内部电荷泵驱动外部n沟道MOSFET栅极。当出现过压或抛负载时，串联保护MOSFET可吸收高压瞬变以防止损坏低压器件。

DC-DC转换器的工作在4.5V至19V宽压范围。MAX5099工作在180°错相模式，开关频率可调，该功能使设计者能够在尺寸、效率和成本之间折中，大大减少了外部元件数量。高开关频率使器件在汽车应用中工作在AM频带以外的频率。集成过压控制器，这些转换器能够承受抛负载等高压瞬变而不会损坏。

器件采用电压控制模式，实现稳定的工作和外部补偿，因而可以对环路增益进行调节，以优化器件选择和瞬态响应。MAX5099具有92.5%的最大占空比，并可同步至SYNC输入端的外部时钟。

其它功能包括内部数字软启动，每个DC-DC转换器可独立使能(EN1及EN2)，电源就绪指示开漏输出(PGOOD1及PGOOD2)及关断输入(ON/OFF)。

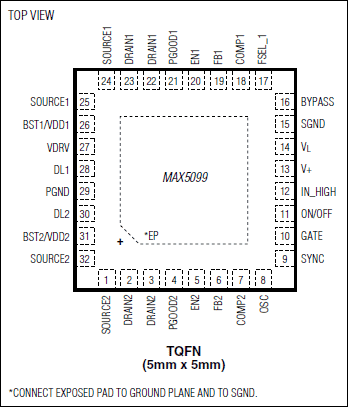

MAX5099的其它特性包括过压保护、短路(打嗝式电流限制)及热保护。MAX5099提供增强散热、带裸焊盘的5mm x 5mm、32引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。

应用

• 汽车AM/FM收音机电源
• 汽车仪表盘显示器
