ADI亚德诺 LTC3850-2 产品介绍

2026-03-09 0次

特性

双通道180°相位控制器可降低所需的输入电容和电源引起的噪声

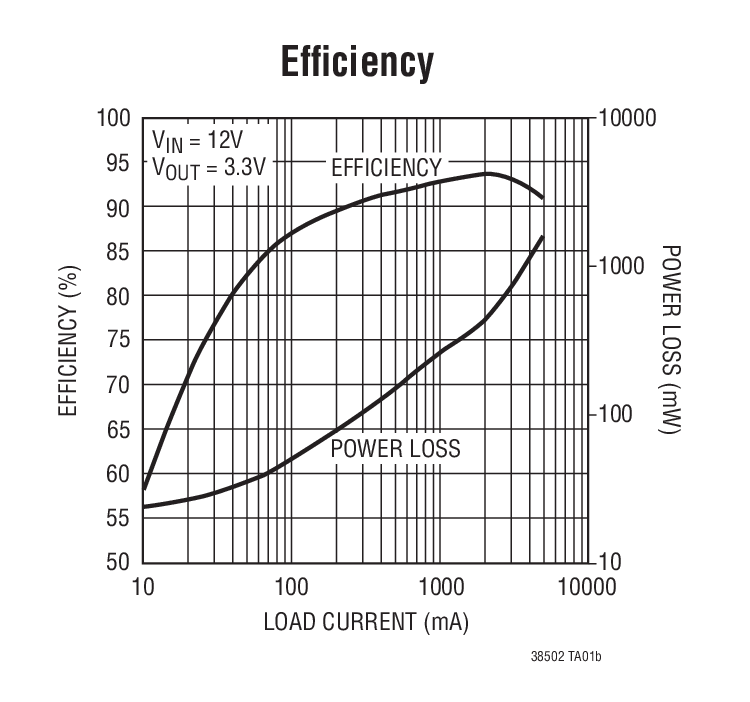

高效率：高达95%
R_SENSE或DCR电流检测
0.8V输出电压精度：±1%
可锁相的固定频率：250kHz至780kHz
支持预偏置输出

两个N沟道MOSFET同步驱动
宽V_IN范围：采用4V至30V电源供电
可调软启动电流斜坡或跟踪
折返输出电流限制
输出过压保护
电源良好输出电压监控器

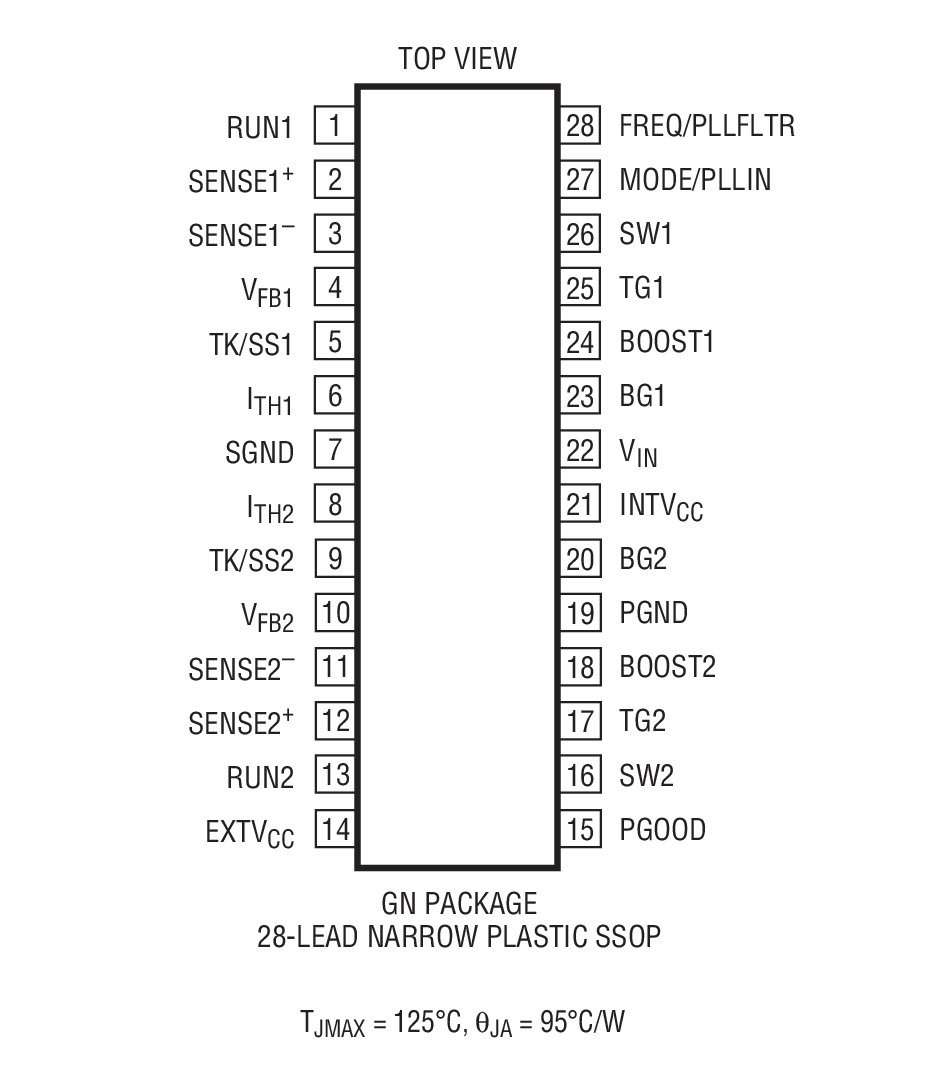

28引脚窄体SSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

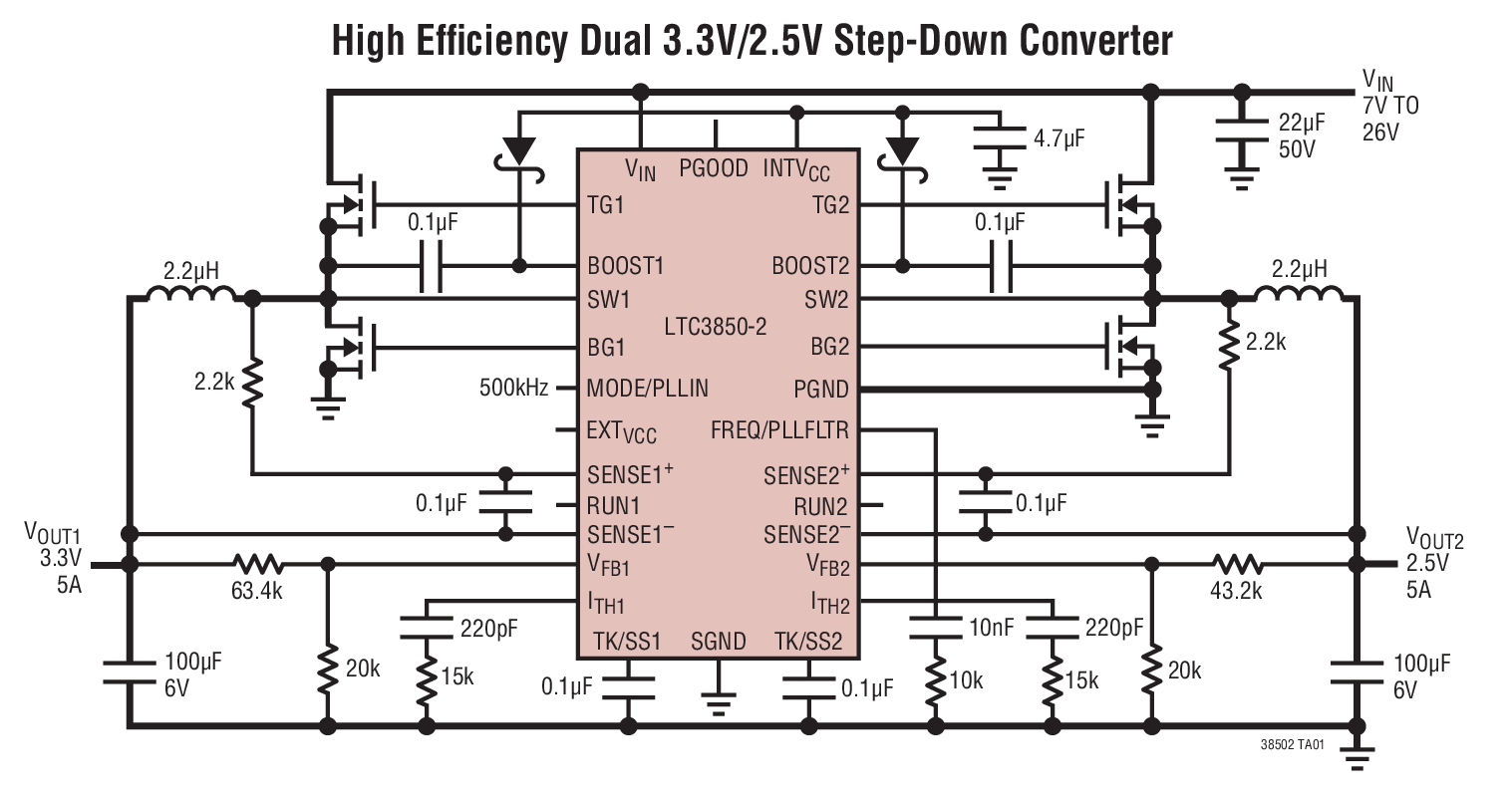

LTC^®3850-2 是一款高性能、双通道同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。该器件所运用的一种恒定频率电流模式架构提供了一个高达 780kHz 的可锁相频率。通过使两个控制器输出级异相操作，更大限度地降低了功率损失和电源噪声。

OPTI-LOOP^® 补偿使得能够在一个宽输出电容和 ESR 数值范围内优化瞬态响应。LTC3850-2 具有一个精准的 0.8V 基准和一个电源良好输出指示器。其 4V 至 30V 的宽输入电源范围涵盖了大多数电池化学组成和中间总线电压。

用于每个控制器的独立 TK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返可以对短路条件下的 MOSFET 热耗散加以限制。MODE/PLLIN 引脚负责在突发模式 (Burst Mode^®) 操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并允许将该 IC 同步至一个外部时钟。

除了引脚配置以外，LTC3850-2 与 LTC3850-1 的其他方面都是相同的。

应用

笔记本电脑和掌上型电脑
便携式仪器
电池供电式数字设备
DC 电源分配系统
