特性

• 采用纤巧型电容器和电感器
• 高频运作：高达 4MHz
• 低 R_DS(ON) 内部开关：0.110Ω

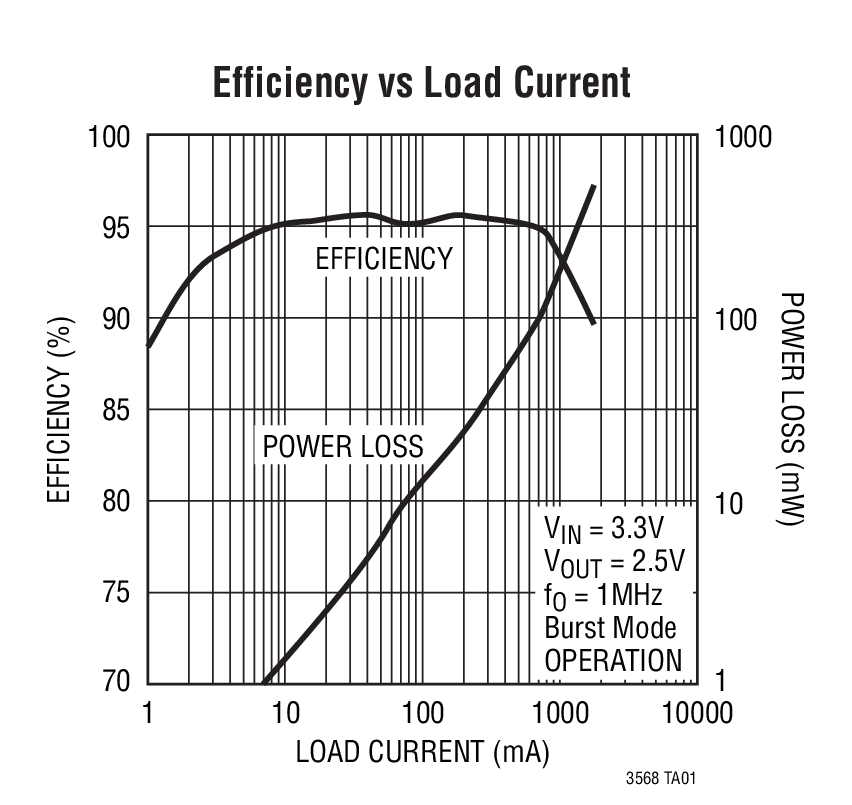

• 高效率：达 96%
• 可在采用陶瓷电容器时保持稳定
• 旨在获得超卓电压和负载瞬态响应的电流模式操作
• 短路保护
• 低压差操作：100% 占空比
• 低停机电流：I_Q ≤ 1μA
• 低静态电流：60μA
• 输出电压范围：0.8V 至 5V
• 可选的突发模式 (Burst Mode^®) 操作
• 可同步至外部时钟

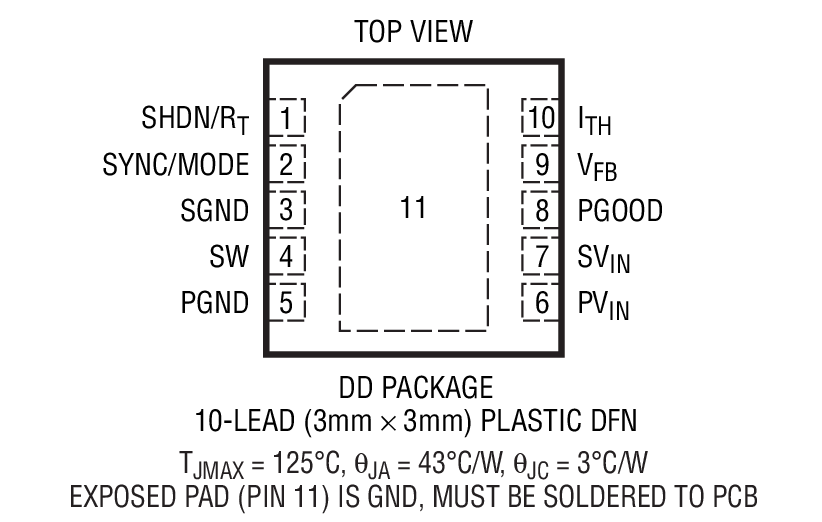

• 小型 3mm x 3mm、10 引脚 DFN 封装


产品详情和应用

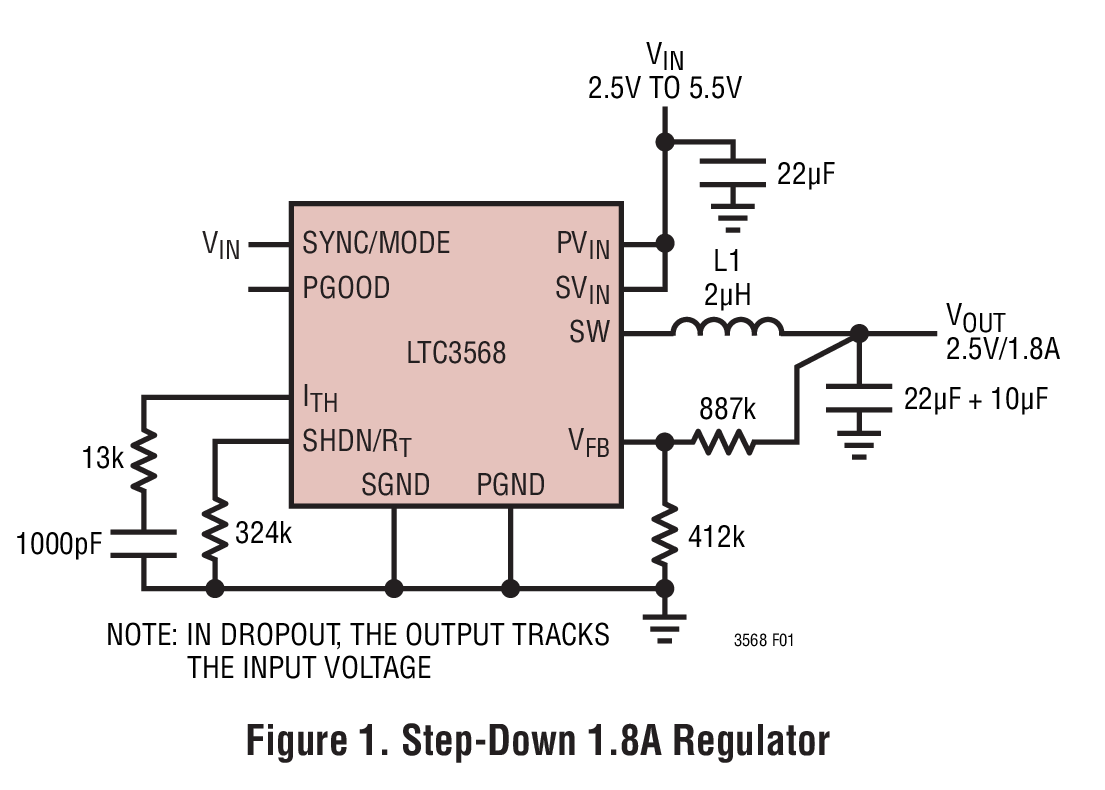

LTC^®3568 是一款恒定频率、同步降压型 DC/DC 转换器。这款以中等功率应用为对像的器件可在 2.5V 至 5.5V 的输入电压范围内工作，并具有一个高至 4MHz 的用户可配置工作频率，因而允许使用纤巧和低成本的电容器，以及高度仅 2mm 或更低的电感器。输出电压可在 0.8V 至 5V 的范围内调节。具额定峰值电流为 2.4A 的内部同步 0.11Ω 电源开关提供了高效率。LTC3568 所采用的电流模式架构和外部补偿能在很宽负载和输出电容范围内对瞬态响应进行优化。

LTC3568 可配置成自动节电的突发模式操作，以便在负载电流降至连续操作所需水平以下时减少栅极充放电损耗。为了降低噪声和 RF 干扰，可通过 SYNC / MODE 引脚配置来执行脉冲跳跃或提供强制的连续操作。

为了进一步延长电池的使用寿命，P 沟道 MOSFET 在低压差条件下 (100% 占空比) 连续导通，并具有 60μA 的低静态电流。在停机模式中，该器件的吸收电流 <1μA。

• 笔记本电脑
• 数码相机
• 蜂窝电话
• 手持式仪器
• 板载电源
