特性

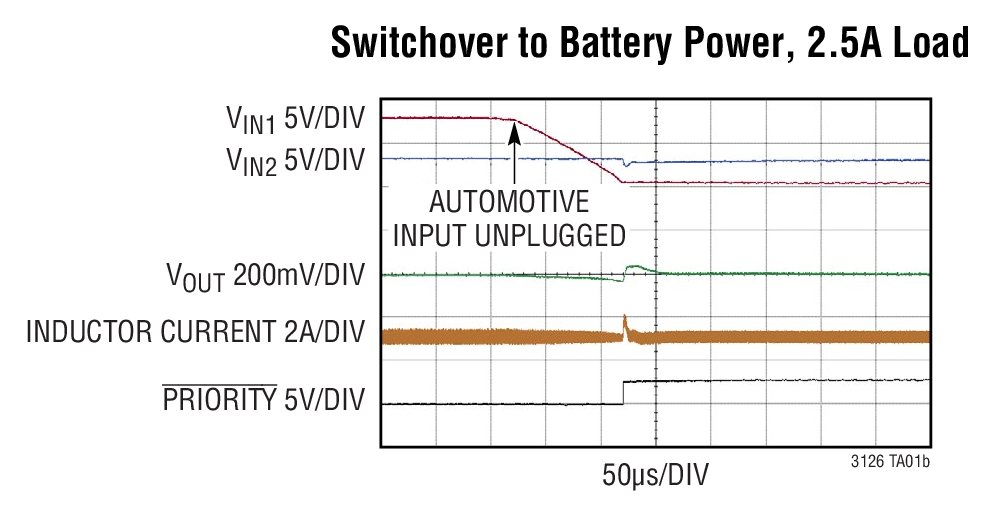

• 可在两个输入电源之间实现无缝和自动切换
• 宽输入电压范围：2.4V 至 42V
• 宽输出电压范围：0.818V 至 V_IN
• 高达 2.5A 的连续输出电流
• 引脚可选的优先级和理想二极管“合路”模式
• 突发模式 (Burst Mode^®) 操作，I_Q = 2μA
• 效率达 95% (在 1A，V_IN = 12V，V_OUT = 5V)
• 停机模式中的静态电流为 1μA
• 可编程输入 UVLO 门限
• 输入有效、优先通道和 PGOOD 指示器
• 200kHz 至 2.2MHz 固定频率 PWM
• 可同步至一个外部时钟
• 具 60ns 最小接通时间的电流模式控制
• 极少的外部组件

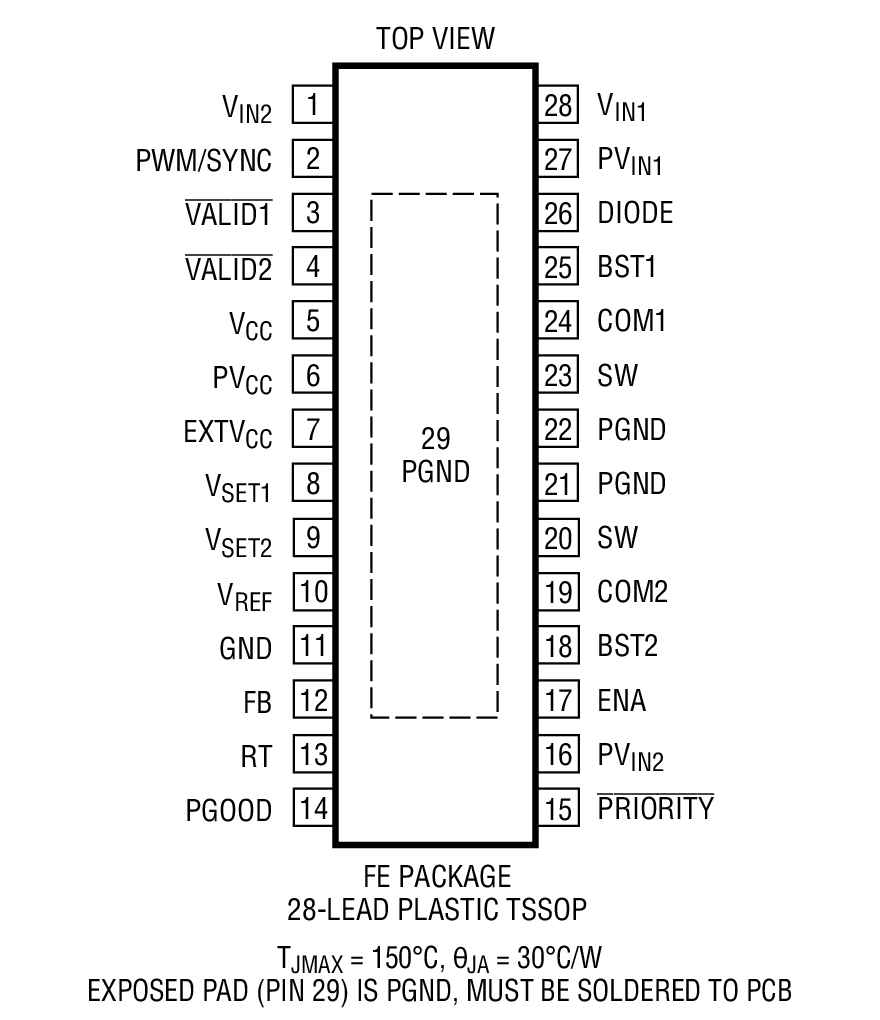

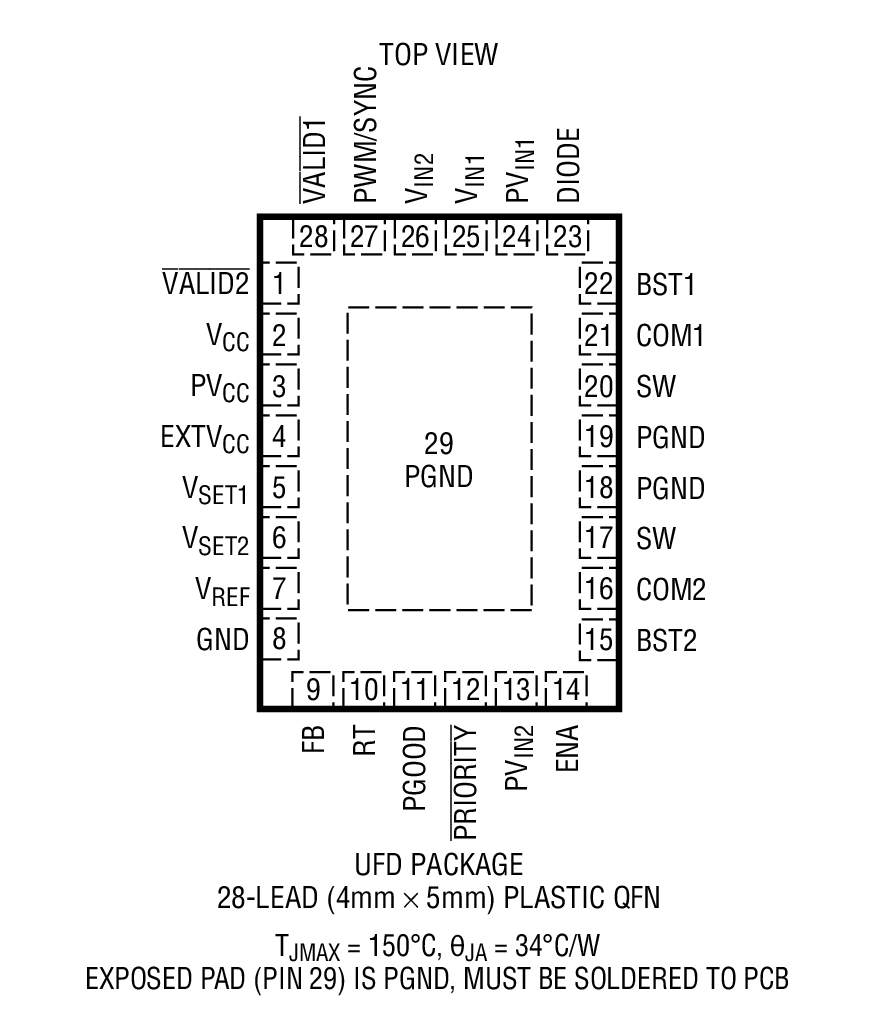

• 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装



产品详情和应用

LTC^®3126 是一款具有内部无损耗电源通路 PowerPath^™ (电源通路) 控制功能的高效率、同步降压型转换器，可支持采用两个单独输入电源的无缝操作。引脚可选的理想二极管“合路”和优先输入模式以及用户可编程欠压闭锁门限提供了对输入电源之间切换的全面控制。由内部 PowerPath 提供的快速、自动切换免除了增设保持电容器的需要，并较大限度地抑制了输出电源轨上的扰动。一个运行输入通道指示器以及独立的输入和输出电源良好信号提供了电源系统状态的完整反馈。

2.4V 至 42V 的宽输入电压范围、2.5A 的输出电流能力和 2μA 的突发模式操作静态电流方便了 LTC3126 与多种电源的配合使用，包括超级电容器、汽车电池、未调整的墙上适配器以及大多数电池化学组成的单节至多节电池的电池组。该器件的其他特点包括 1μA 停机电流、内部软起动和热保护功能。LTC3126 可提供耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装。

• 便携式工业 / 通信测试设备
• 电池和超级电容器备份电源
• 具备份电池的汽车电源
• 不可间断电源
