特性

• 宽的负输入范围：–4.5V 至 –80V
• 轨至轨输出电流监视器和控制
• 用于高阻抗输入的输入电压调节
• 电源良好指示引脚
• 用于强制 CCM (连续导通模式) 或脉冲跳跃 / DCM (不连续导通模式) 操作的 MODE 引脚
• 开关频率高达 750kHz
• 可容易地利用单个反馈引脚配置为一个降压、升压、降压-升压或负输出转换器
• 可同步至一个外部时钟
• 高增益 EN / FBIN 引脚可接受缓慢变化的输入信号

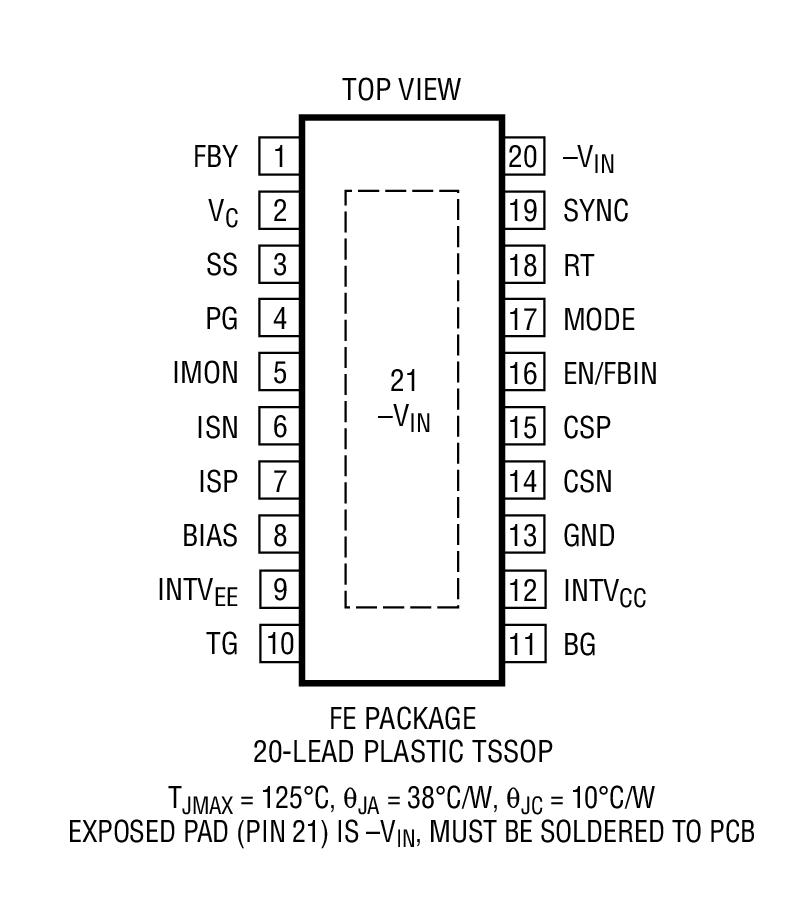

• 20 引脚 TSSOP 封装



产品详情和应用

LT^®8709 是一款具轨至轨输出电流监视器和控制功能的同步 PWM 控制器，其适用于 “负至负” 或 “负至正” DC/DC 转换。LT8709 非常适合于众多的局部电源设计。该器件可容易地在具有负输入电压的降压、升压、降压-升压和负输出拓扑中进行配置。

此外，LT8709 的轨至轨输出电流检测还允许器件在诸如电池或电容器充电等电流限制应用中进行配置。PG 引脚用于电源良好指示。

LT8709 的开关频率范围可设定在 100kHz 至 750kHz 之间。该器件可在内部定时于一个由连接在 RT 引脚和 –V_IN 引脚之间的电阻器设定的频率上，或者也可以使之同步至一个外部时钟。

另外，LT8709 还具有创新的 EN / FBIN 引脚电路，其可接受缓慢变化的输入信号并提供一种可调欠压闭锁功能。该引脚还可作输入电压调节以避免使一个高阻抗输入电源出现电压骤降的情况。集成了诸如频率折返、热停机和软起动等其他功能电路。LT8709 采用 20 引脚 TSSOP 封装。

• 高功率负输入、负输出电源
• 高功率负输入、正输出电源
• 电信设备电源
• 阴极保护电源
