特性

• 三个独立的 10A DC 输出电流调节器通道
• 输入电压范围：4.7V 至 16V
  • 2.375V 至 16V (采用外部 5V 偏置)
• V_OUT1,2 电压范围：0.8V 至 1.8V
• V_OUT3 电压范围：0.8V 至 5.5V
• ±1.5% 最大总 DC 输出误差
• 电流模式控制 / 快速瞬态响应
• 频率同步
• 输出过压和过流保护
• 多相操作 (在 V_OUT1 和 V_OUT2 上实现均流)
• 通用温度监视器
• 软起动 / 电压跟踪
• 电源良好监视器

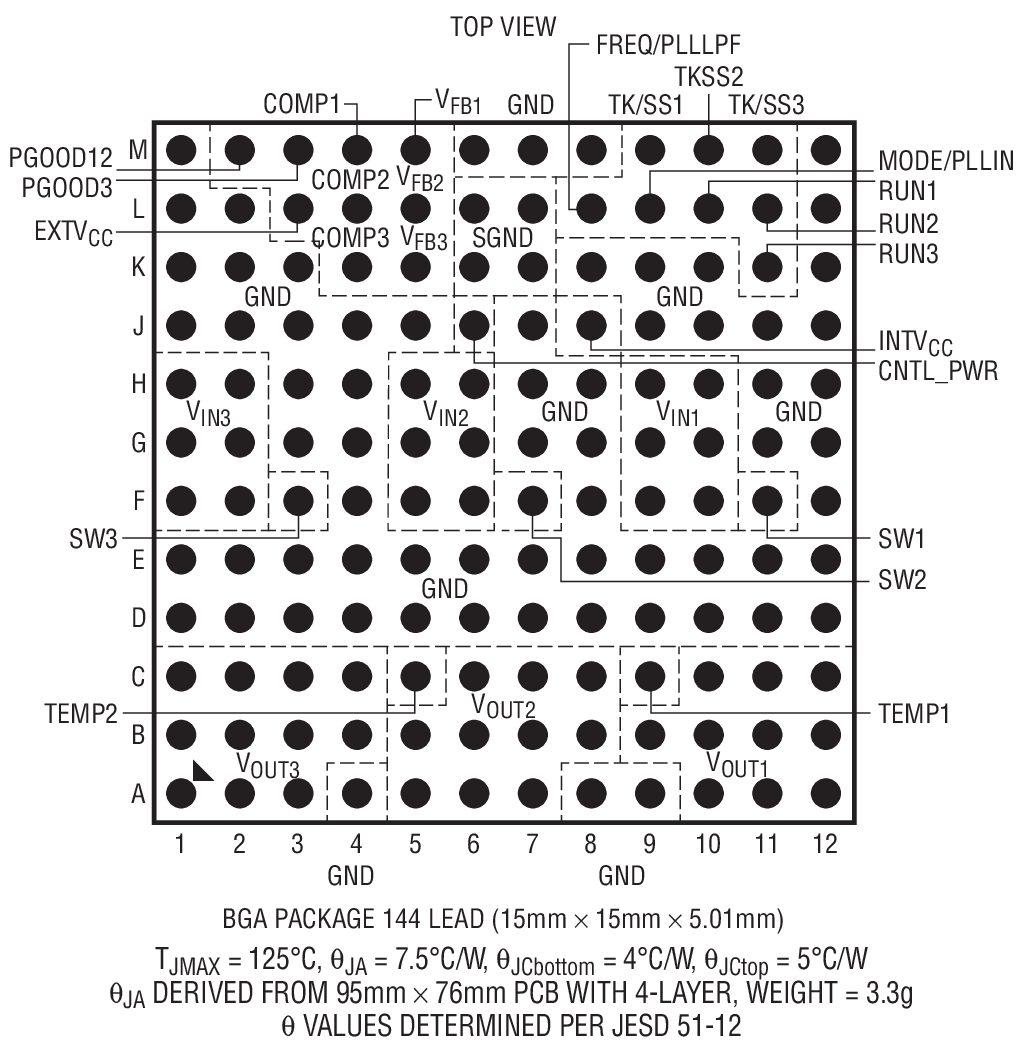

• 15mm x 15mm x 5.01mm BGA 封装

产品详情和应用

LTM^®4633 μModule^® (微型模块) 稳压器将三个完整的 10A 开关模式 DC/DC 转换器整合在一个小型封装之中。封装中内置了开关控制器、功率 FET、电感器和大多数支持组件。LTM4633 的三个稳压器依靠 4.7V 至 16V 输入电压轨或 2.375V 至 16V (采用一个外部 5V 偏置) 电压运作。V_OUT1 和 V_OUT2 输出范围为 0.8V 至 1.8V，而 V_OUT3 输出范围则为 0.8V 至 5.5V。每个输出由一个外部电阻器来设定。

高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、V_OUT1 和 V_OUT2 的多相并行运作、软起动以及用于电源轨排序的输出电压跟踪。

故障保护功能包括过压、过流保护和温度监视。该电源模块采用节省空间的耐热性能增强型 15mm x 15mm x 5.01mm BGA 封装。LTM4633 符合 RoHS 标准，并采用无铅涂层。

• 电信、网络和工业设备
• 高密度负载点调节
