LT8582

推荐用于新设计

具故障保护功能的双通道、3A、升压 / 负输出 / SEPIC DC/DC 转换器

ADI亚德诺 LT8582 产品介绍
2026-03-09 0次

特性


  • 双通道 42V、3A 组合式电源开关
  • 主 / 从 (1.7A / 1.3A) 开关设计
  • 宽输入范围:工作时为 2.5V 至 22V,最大瞬态电源为 40V
  • 电源良好引脚用于实现基于事件的排序
  • 开关频率高达 2.5MHz
  • 每个通道可以容易地配置成一个升压、SEPIC 、负输出或反激式转换器
  • 低 VCESAT 开关:在 2.75A 时为 270mV (典型值)
  • 可同步至一个外部时钟
  • 输出短路保护
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号

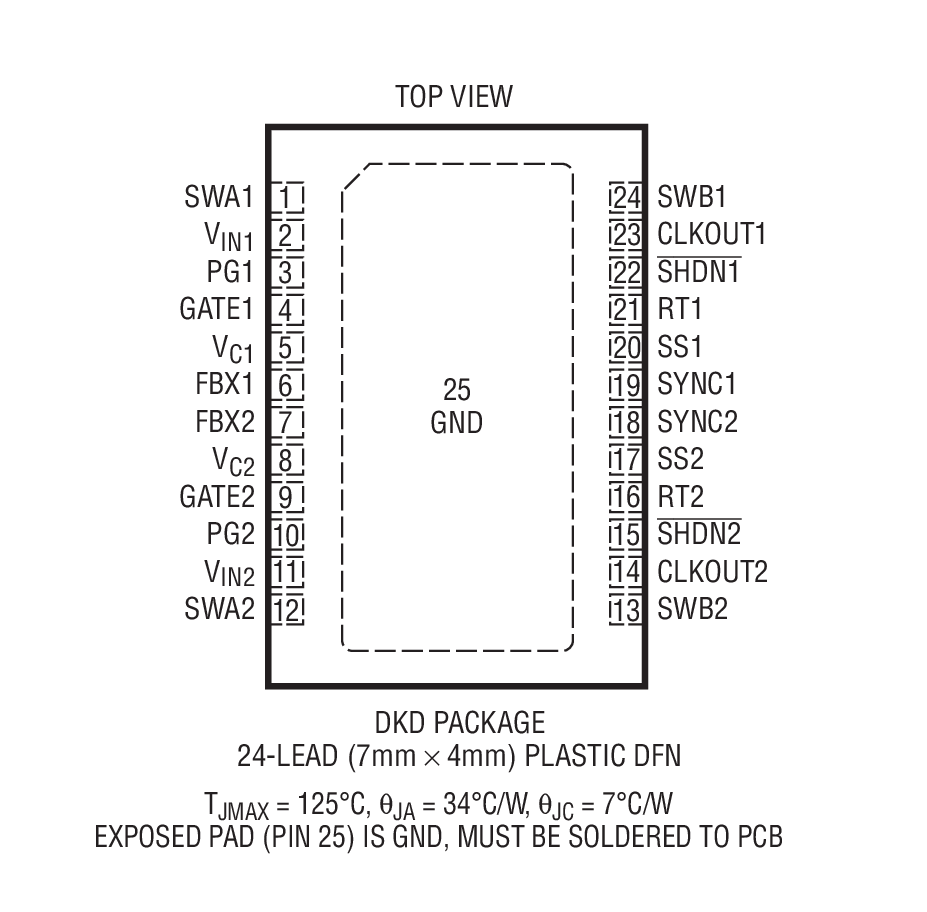

  • 24 引脚 7mm x 4mm DFN 封装


产品详情和应用


LT®8582 是一款具有一个电源良好引脚和内置故障保护功能的独立双通道 PWM DC/DC 转换器,可帮助提供针对输入过压和过热状况的保护作用。每个通道包括一个 42V 主开关和一个可连接在一起的 42V 从开关,以提供一个 3A 的总电流限值。

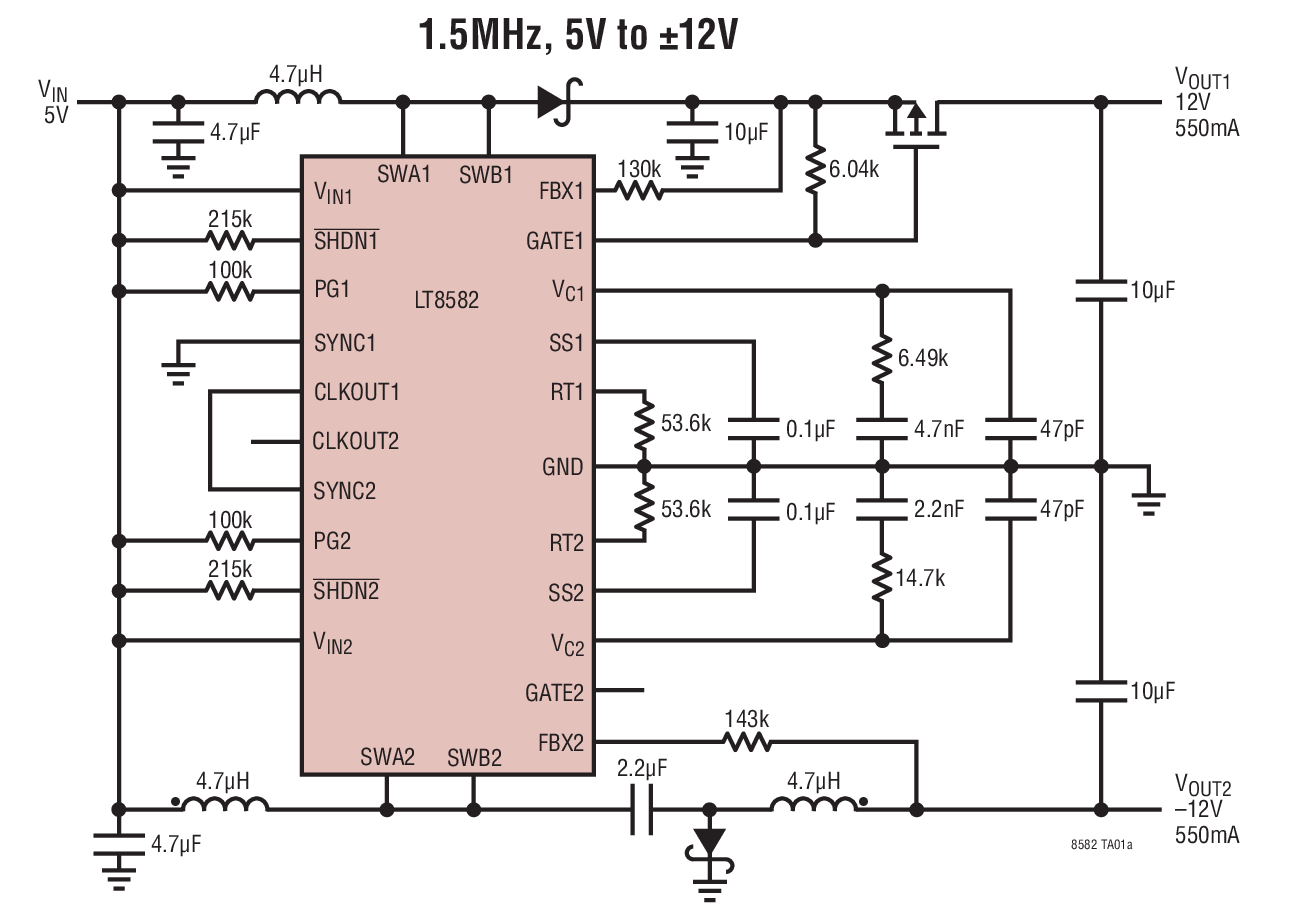

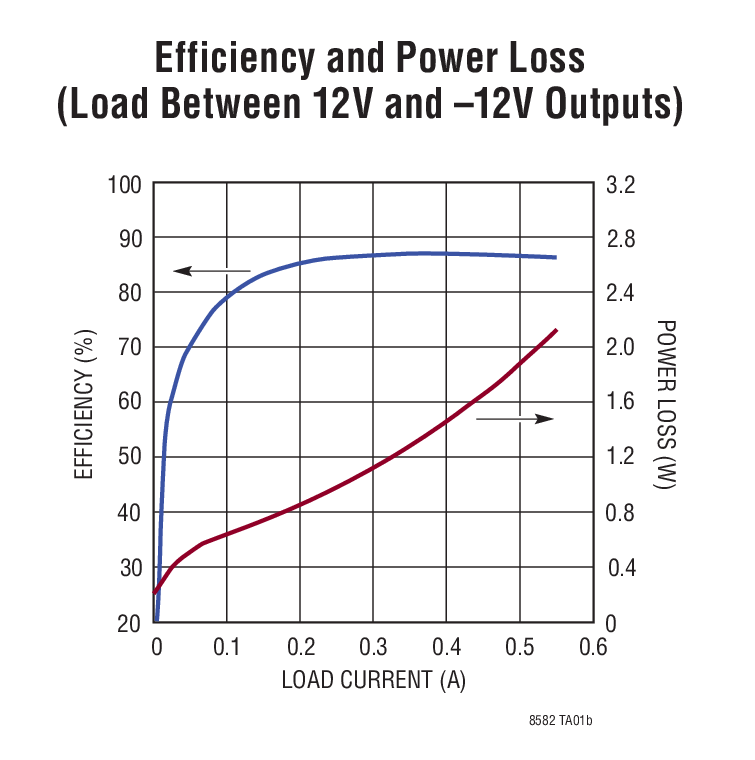

LT8582 是众多局部电源设计的理想选择。每个通道可以容易地通过配置而成为升压、SEPIC、负输出或反激式结构。两个通道总共能够从一个 5V 输入产生一个 12V 和一个 -12V 输出以及 14.4W 的组合输出功率。此外,LT8582 的从开关还允许将该器件配置成高电压、高功率充电泵拓扑结构,相比于传统型电路,这种拓扑结构的效率更高、所需的组件更少。

LT8582 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。另外,这款器件还集成了诸如输出短路保护、频率折返和软起动等附加功能。LT8582 采用 24 引脚 7mm x 4mm DFN 封装。



Applications

  • 局部电源
  • 真空荧光显示屏 (VFD) 偏置电源
  • TFT-LCD 偏置电源
  • 汽车引擎控制单元 (ECU) 电源
