特性

• 4.5V至60V输入电压范围
• 无需光耦或第三个绕组即可驱动反激信号通过隔离栅。
• 2A/4A最大源出/吸入栅极驱动电流
• 50kHz至250kHz可设置开关频率
• 输入EN/UVLO功能
• 输入过压保护
• 可编程软启动
• 打嗝模式短路保护
• 热关断保护
• -40°C至125°C工作温度范围
• 节省空间的16引脚3 x 3 TQFN封装

产品详情和应用

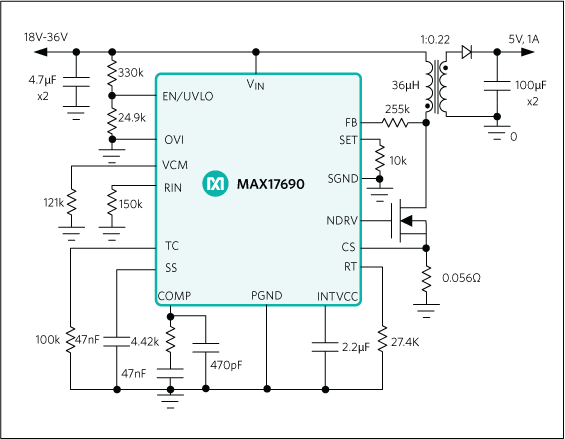

MAX17690为峰值电流模式、固定开关频率控制器，特别设计用于工作在非连续传导模式(DCM)的隔离反激结构。器件直接检测原边开关关断期间原边反激波形的隔离输出电压，无需辅助绕组或光耦调节输出电压。

MAX17690设计工作在4.5V至60V较宽电源范围。开关频率从50kHz至250kHz可编程。EN/UVLO引脚允许用户在相应输入电压时准确开启/关断电源。MAX17690通过OVI引脚提供输入过压保护。MAX17690的内部LDO输出为7V，使其非常适合切换逻辑电平和反激转换器中使用的标准MOSFET。源出/吸入电流为2A/4A，MAX17690可理想用于驱动低R_DS(ON)功率MOSFET，具有快速栅极跳变时间。MAX17690提供可调节软启动功能，以限制启动期间的浪涌电流。

MAX17690提供温度补偿功能，补偿输出二极管正向压降。MAX17690拥有可靠的打嗝保护和热保护机制，采用节省空间的16引脚3mm x 3mm TQFN封装，工作在-40°C至125°C温度范围。

应用

• 工业和电信应用
• 隔离反激转换器
• PLC I/O模块
• 宽范围直流输入隔离电源
