ADI亚德诺 LTC3703 产品介绍

2026-03-09 0次

特性

高工作电压：高达 100V
强力 1Ω 栅极驱动器
无需电流检测电阻器
升压型或降压型 DC/DC 转换器
双 N 沟道 MOSFET 同步驱动
卓越的电压和负载瞬态响应
可设置恒定频率：100kHz 至 600kHz
基准精度达 ±1%

可同步高至 600kHz
可选脉冲跳跃模式操作
低停机电流：50uA (典型值)
可设置电流限值
欠压闭锁
可设置软起动

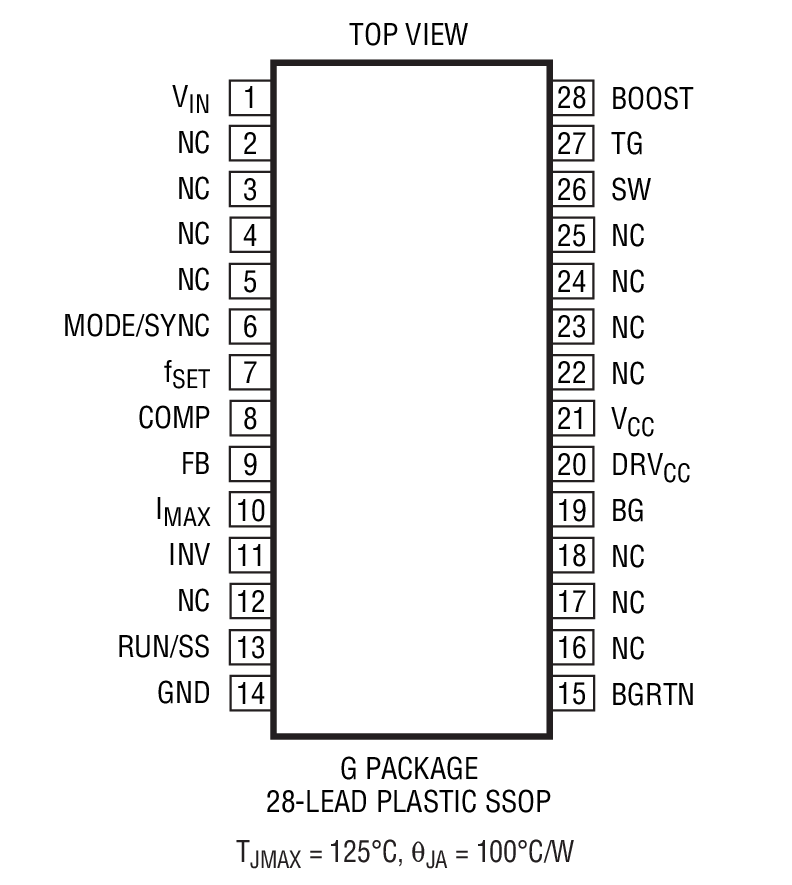

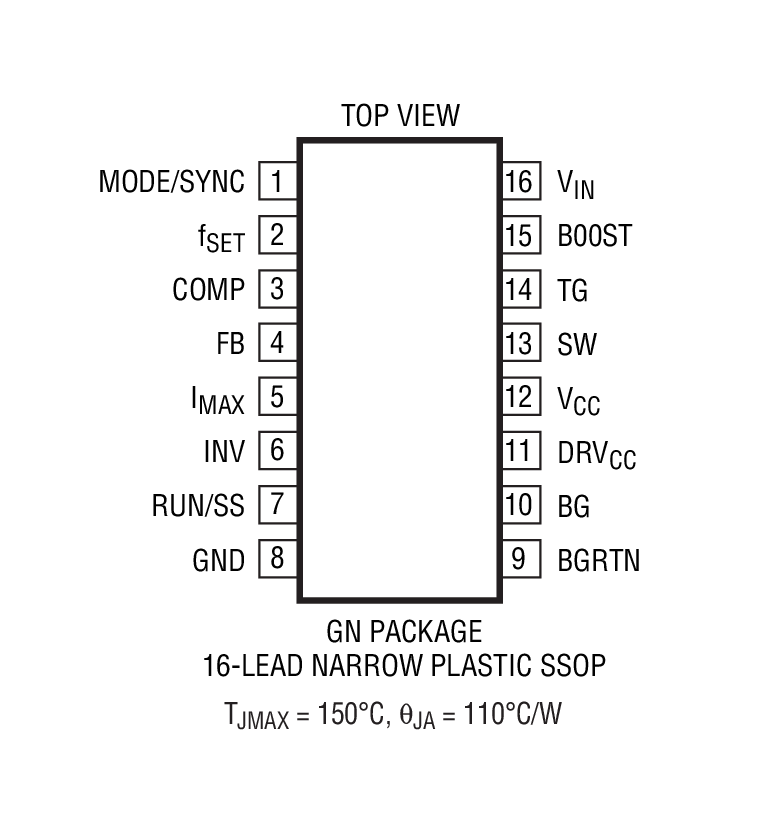

16 引脚窄式 SSOP 和 28 引脚 SSOP 封装

产品详情和应用

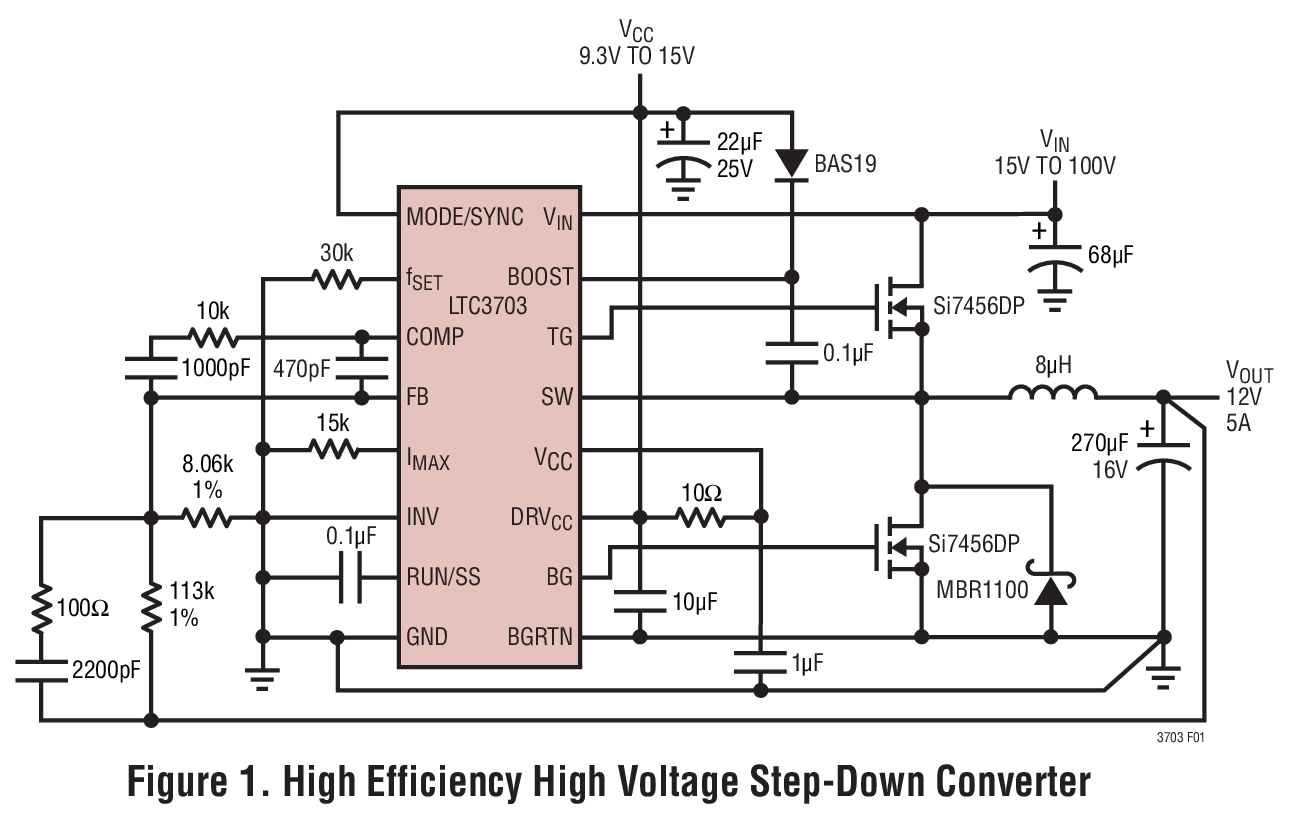

LTC3703 是一款能够从高至 100V 的电压进行直接降压的同步降压型开关稳压控制器，因而使其成为电信和汽车应用的理想选择。LTC3703 采用一种恒定频率 (高至 600kHz) 电压模式架构来对外部 N 沟道 MOSFET 进行驱动。

一个精密的内部基准提供了 1% 的直流精度。一个高带宽误差放大器以及已获专利授权的电压前馈补偿技术实现了非常迅速的电压和负载瞬态响应。强力 1Ω 栅极驱动器使得 LTC3703 能够驱动多个 MOSFET 以满足较高电流应用的要求。工作频率可由用户在 100kHz 至 600kHz 的范围内自行设定，也可同步至一个外部时钟以适应对噪声敏感的应用的需要。电流限值可由一个外部电阻器来设置，并利用了同步 MOSFET 两端的压降，旨在免除增设一个电流检测电阻器的需要。对于需要高达 60V 和逻辑电平MOSFET 操作的应用，请参考 LTC3703-5 数据表。

参数

LTC3703-5

LTC3703

V_IN 最大值

60V
