• 宽 V_IN 范围：4V 至 38V
• ±1% 0.8V 电压基准
• 极快的瞬态响应
• t_ON(MIN)：43ns
• No R_SENSE^™谷值电流模式控制
• 可在采用低 ESR 陶瓷输出电容器 C_OUT 时稳定
• 支持对预偏置输出进行平稳启动
• 专为高降压比而优化
• 引脚与 LTC1778 兼容 (无 EXTV_CC 引脚)
• 电源良好输出电压监视器
• 双路 N 沟道 MOSFET 同步驱动
• 可调开关频率
• 具折返功能的可编程电流限制
• 输出过压保护

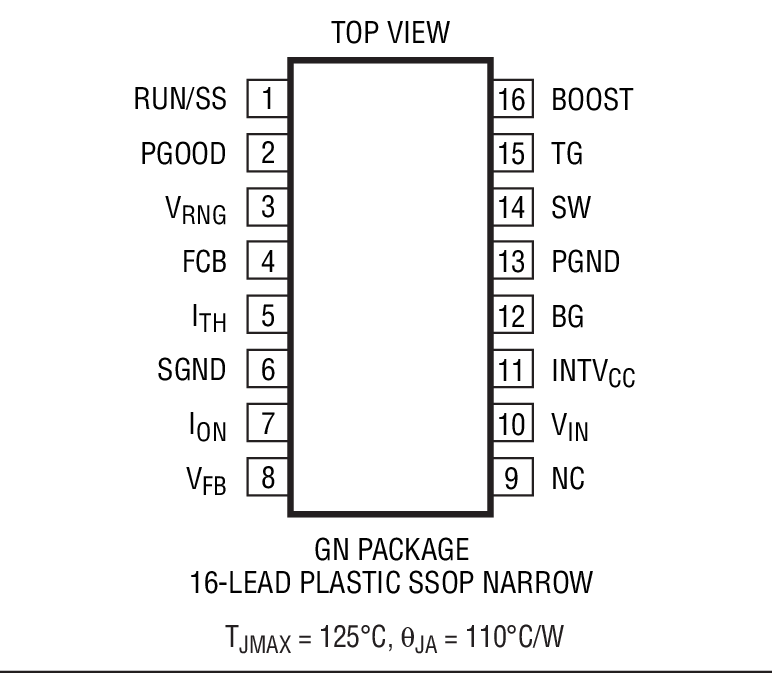

• 小外形 16 引脚窄体 SSOP 封装

产品详情和应用

LTC^®3878 是一款同步降压型开关稳压控制器，专为高开关频率和快速瞬态响应而优化。恒定接通时间谷值电流模式架构允许一个宽输入范围，包括非常低占空比操作。无需采用外部检测电阻器或斜率补偿。在不采用 EXTV_CC 引脚的应用中，LTC3878 与 LTC1778 引脚兼容，并且提供了更佳的效率。如欲验证兼容性，请与凌力尔特查询。

该器件的工作频率由一个外部电阻器来设定，并针对 V_IN 中的变化进行了补偿 (以提供卓越的电压稳定性)。不连续模式操作在轻负载条件下提供了高效率。一个强制连续控制引脚使用户能够降低噪声和RF干扰。安全功能包括输出过压保护和具折返的可编程电流限制。用于电源排序的软起动功能利用一个外部定时电容器来实现。电流限值可由用户来设置。

LTC3878 允许的工作范围为 4V 至 38V (在输入端) 和 0.8V 至 V_IN 的 90% (在输出端)。LTC3878 采用小外形 16 引脚窄体 SSOP 封装。
