特性

高功率密度和效率
- 智能功率级支持
- 顶级效率（0.75V _OUT 时的峰值效率为 90.71%）
- 集成输出功率监视器
- 16 相 N+M 双回路多相架构
高速数字接口
- PWMVID 和 AVSBus 支持
通过 PMBus 进行遥测
- 数字可编程配置
- 输入电压、电流和功率监控
- 功率级温度监控和报告

故障、命令和数据记录（黑匣子功能）
数字 GPIO（OCP、OTW、VR 稳定指示器）

高级电源管理
- 瞬态期间正交电流再平衡，以实现相电流平衡
- 可编程相位触发顺序
保护特性
- 输入和偏置电源欠压保护
- 过流保护
- 密码保护

产品详情和应用

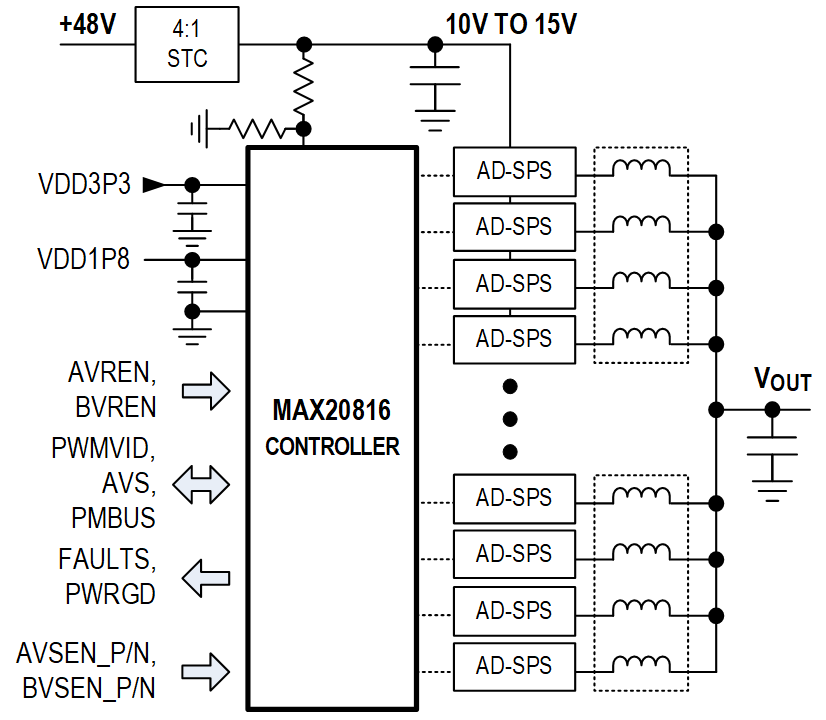

MAX20816 IC 为 AI 应用的大电流核心提供了高密度、灵活且可扩展的双环路解决方案。该双环路解决方案总共支持最多 16 个相，可在轨 A 和轨 B 之间配置为 16+0 至 8+8 个相。耦合电感器和智能功率级 IC 用于实现具有增强瞬态响应的双高效稳压器。完整的电路是一个高效的 (N+M) = 16 多相同步降压转换器，具有广泛的状态和参数测量功能。单一的、可扩展的 PCB 设计与适当的智能功率级 IC 选择可用于产生具有宽额定电流范围的两个电源。对于非常大的电流应用，PWM 并联最多允许 48 个相。

该 IC 的简化架构减少了元件数量，实现了高级电源管理和遥测，并提高了全负载范围内的节能效果。

可以通过 PMBus™ 接口设置和监控保护和关断的调节器参数。可以通过串行接口读取功率级故障、输入和输出电压、输入和输出电流、输入功率以及智能功率级 IC 的温度。关键故障保留功能可防止电源套件出现故障后发生放热事件。预设和用户配置可在非易失性存储器（NVM）中设置。MTP 可编程 NVM 电路允许现场修改。集成的 3.3V 至 1.8V 线性稳压器为控制器提供偏置电源。

MAX20816 采用 56 引脚 7mm x 7mm TQFN 封装。

应用

带有 PWMVID 接口的 NVIDIA GPU
AVSBus™ 实现快速动态电压转换
AI 核心、XPU、GPU、网络 ASIC
大电流多相电压调节器
- 32相（双并联）或 48相（三并联）配置
- 最高 2500A
