• 可由高于、低于或等于输出电压的输入电压获得稳压输出
• 1.8V 至 5.5V 输入和 1.8V 至 5.25V 输出范围
• 可从 1.8V V_IN 提供 250mA 连续输出电流
• 可从锂离子电池获得 600mA 连续 / 1A  峰值输出电流
• 单个电感器
• 同步整流：效率高达96%
• 可设置自动突发模式 (Burst Mode^®) 操作
• 在停机模式中提供了输出断接
• 引脚与 LTC3440 兼容
• 可设置频率范围：300kHz 至 2MHz
• 停机电流 < 1μA

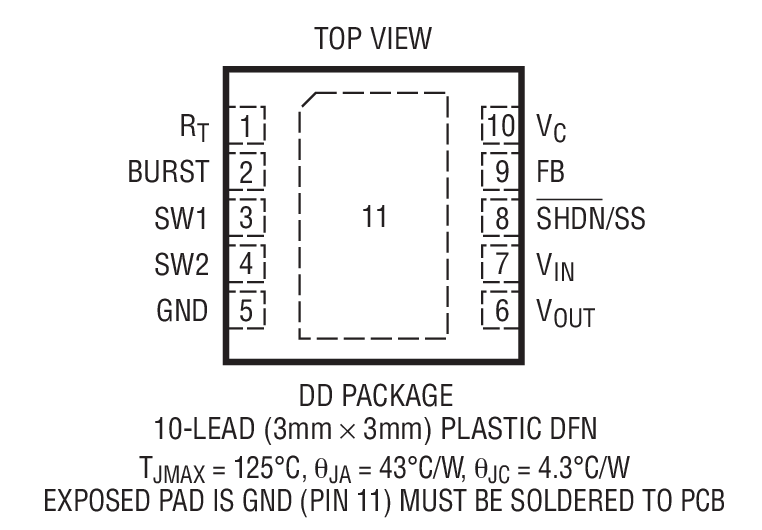

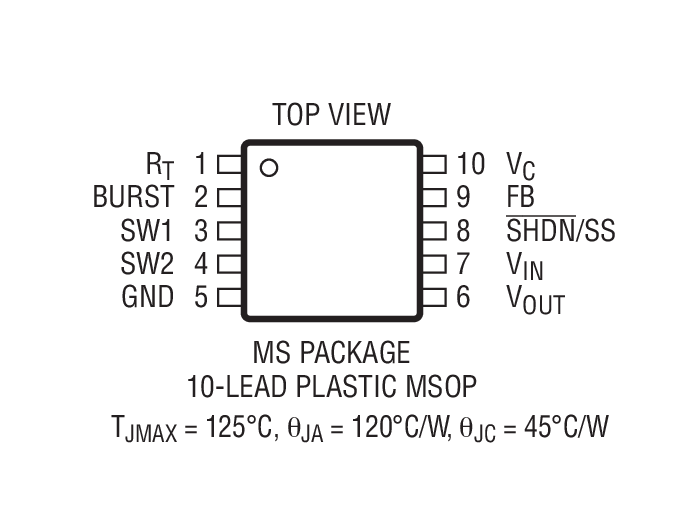

• 小外形、耐热增强型 10 引脚 (3mm x 3mm) DFN 和 10 引脚 MS 封装

产品详情和应用

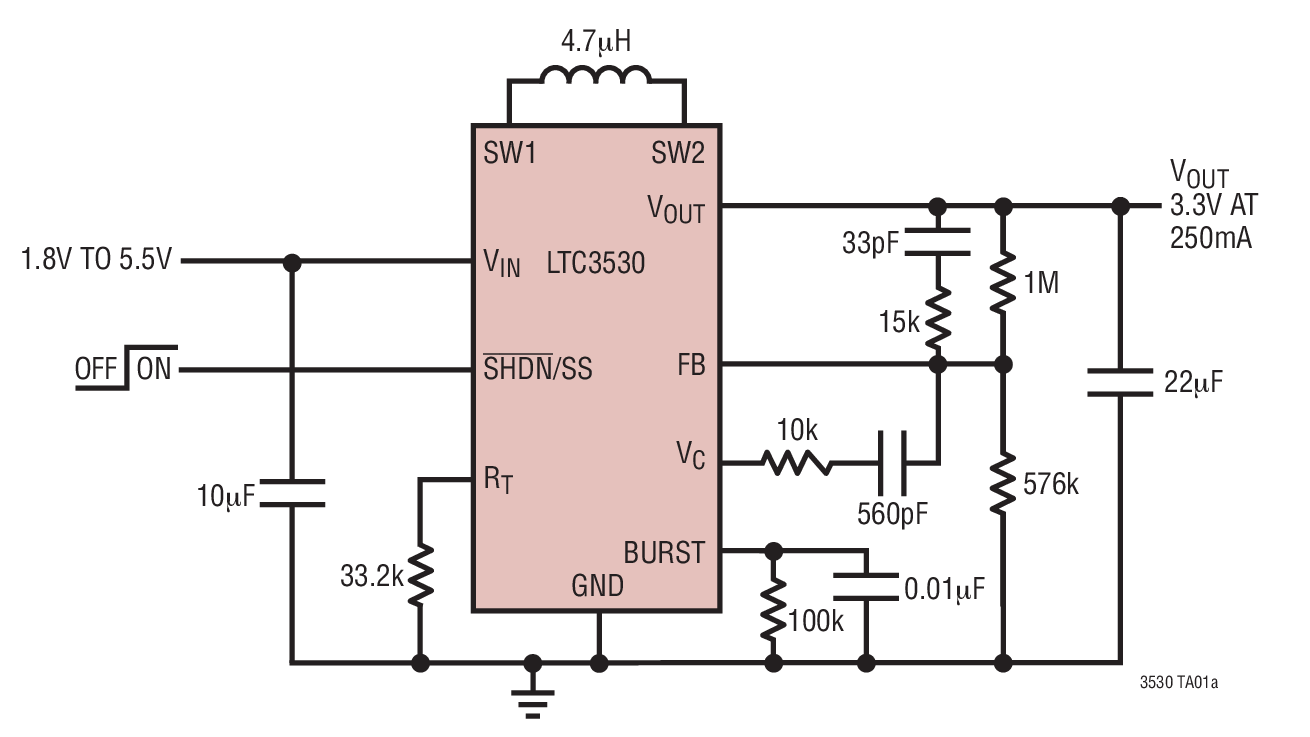

LTC^®3530  是一款宽 V_IN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于电池电压范围内的单节锂离子电池、两节碱性电池或镍氢 (NiMH) 电池应用。

LTC3530 的引脚与 LTC3440  降压-升压型 DC/DC 转换器兼容，但增加了可设置自动突发模式操作功能，并把V_IN/V_OUT 范围扩展至 1.8V。高达 2MHz 的开关频率由一个外部电阻器来设置。自动突发模式操作允许用户利用连接在BURST 引脚和 GND 之间的单个电阻器来设置执行突发模式操作的负载电流门限。

其他特点包括 1μA 的停机电流、短路保护、可设置软起动控制、电流限制和热停机功能。LTC3530 采用耐热增强型 10引脚 (3mm x 3mm) DFN 或 MSOP 封装。


Applications

• MP3 播放器
• 手持式仪器
• 数码相机
• 智能手机
• 便携式 GPS 装置
• 微型硬盘驱动器电源
