特性

• 具有快速瞬态响应的Quick-PWM控制架构
• 支持任何类型的输出电容
  • 采用聚合物/钽电容时，无需补偿设计
  • 采用陶瓷输出电容时，需进行外部补偿实现稳定工作
• 2V ±10mV精密基准
• 动态可调节输出电压(0至0.9V_IN)
  • 反馈输入电压范围为0至2V REFIN
  • 在整个输入电源和负载变化范围内，V_OUT精度保持在0.5%
• 26V最大额定输入电压
• 可调节的谷电流限制保护
  • 采用NTC进行热补偿
  • 支持折返式限流
• 开关频率可由电阻设置
• 过压保护
• 欠压保护/热保护
• 电压软启动和软关断
• 单调上电至预充输出
• 电源就绪窗比较器

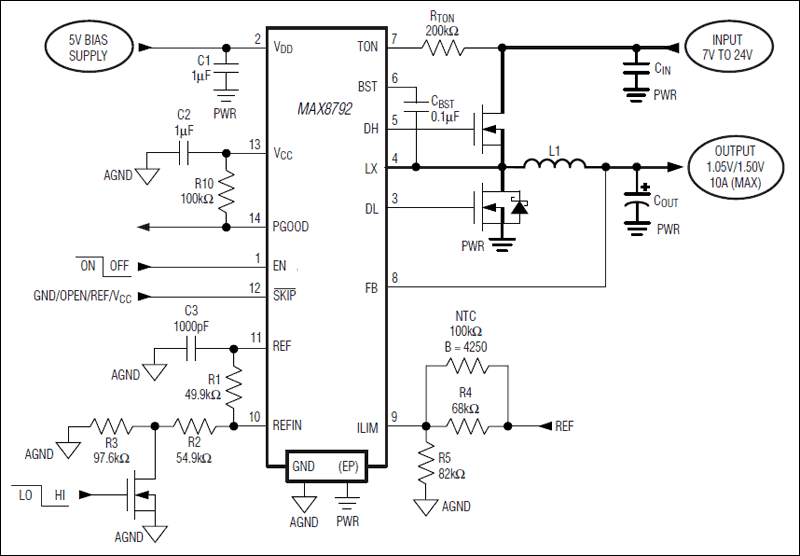

产品详情和应用

MAX8792脉宽调制(PWM)控制器具有高效率、出色的瞬态响应和极高的直流输出精度，能够将较高的电池电压转换成笔记本电脑内部的核或芯片组/RAM所需的低电压偏置电源。输出电压由动态REFIN控制，该动态电压支持0至2V的输入范围。REFIN调节与反馈输入端的电阻分压器相结合，可将MAX8792输出电压设置在0至0.9V_IN之间。

Maxim专有的Quick-PWM™快速响应、固定导通时间PWM控制架构可轻松应对宽输入/输出电压比(低占空比)，并对负载瞬变提供100ns的“立即导通”响应，同时保持相对固定的开关频率。内置的驱动器具有很强的驱动能力，可使MAX8792有效驱动较大的同步整流MOSFET。

控制器检测流过同步整流器的电流，从而实现低成本、高效谷电流限制保护。可调节的限流门限提高了设计灵活性，采用NTC可实现热补偿保护；采用输出分压方式能够实现折返式限流保护。

MAX8792包含电压控制的软启动和软关断，有效抑制输入浪涌电流，保证单调上电(到达预充电压)，并可预置上电时间。该控制器还具有输出故障保护(欠压和过压保护)以及热故障保护功能。

MAX8792采用小型14引脚、3mm x 3mm、TDFN封装。对于空间受限的应用，请参见采用小型40引脚、6mm x 6mm、TQFN封装的内置10A、26V MOSFET的降压控制器MAX17016。

应用

• DDR存储—VDDQ或VTT
• GPU核电源
• I/O和芯片组供电电源
• 笔记本电脑
• 负载点应用
• 降压型电源
