ADI亚德诺 LTC3809 产品介绍

2026-03-09 0次

特性

无需电流检测电阻器
可选的扩频调频用于实现低噪声操作
旨在实现卓越的电压和负载瞬态响应的恒定频率电流模式操作
用于频率锁定或调节的真正 PLL (频率范围：250kHz 至 750kHz)
宽 V_IN 范围：2.75V 至 9.8V
宽 V_OUT 范围：0.6V 至 V_IN
0.6V ±1.5% 基准

低压差操作：100% 占空比
可选的突发模式 (Burst Mode^®)/脉冲跳跃/强制连续操作
辅助绕组调节
具内部软起动电路
具输出过压保护功能
微功率停机模式：I_Q = 9μA

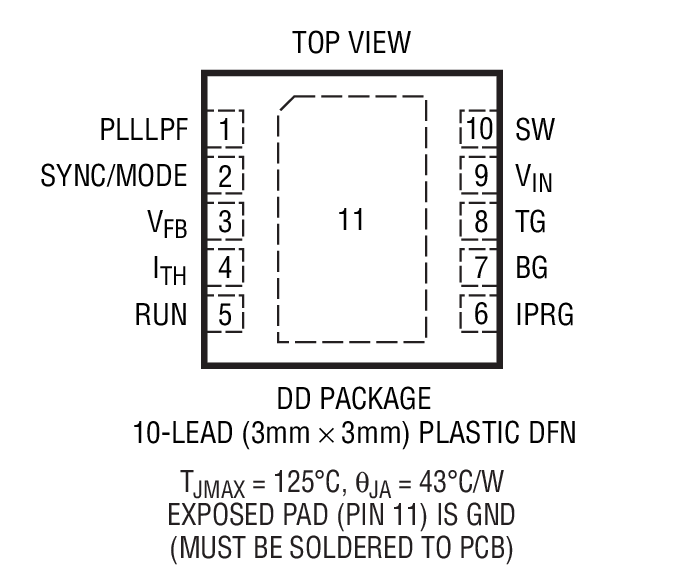

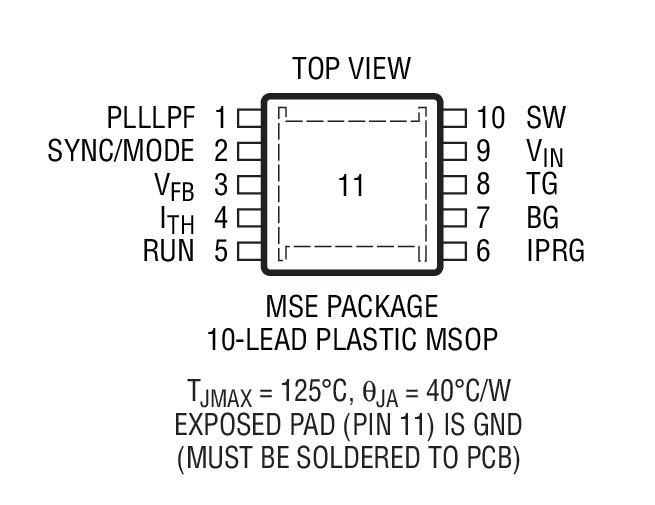

采用纤巧的耐热性能增强型无引线 (3mm x 3mm) DFN 和 10 引脚 MSOP 封装

产品详情和应用

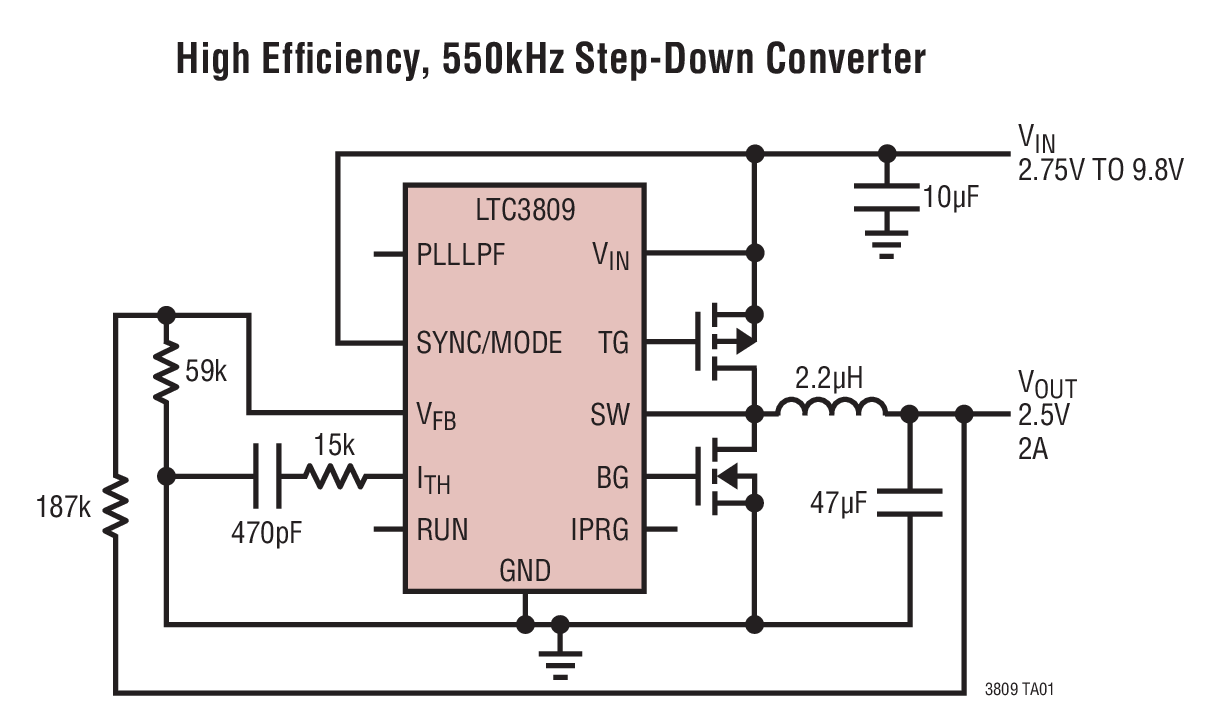

LTC^®3809 是一款同步降压型开关稳压控制器，可利用极少的外部元件来驱动外部互补型功率 MOSFET。由于采用了恒定频率电流模式架构和 MOSFET V_DS 检测，因而免除了增设一个电流检测电阻器的需要，并改善了效率。

对于那些对噪声敏感的应用，可以在外部对 LTC3809 进行同步 (同步范围从 250kHz至 750kHz)。在同步期间或当 SYNC/MODE 引脚被拉至低电平时，突发模式操作被禁用，旨在降低噪声和 RF 干扰。为了进一步地降低 EMI，LTC3809 还运用了一种新颖的扩频调频方法。

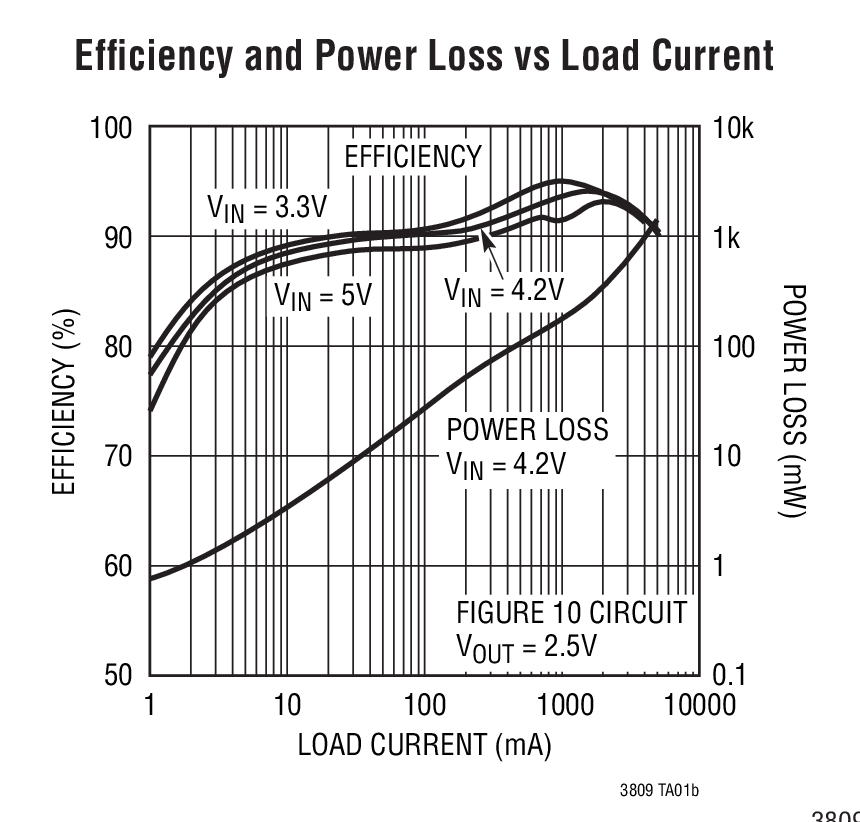

突发模式操作在轻负载条件下提供了高效率。100% 占空比提供了低压差操作，从而延长了电池供电型系统的工作时间。

开关频率可以被设置为高达 750kHz，因而允许使用小的表面贴装型电感器和电容器。

LTC3809 采用占板面积小巧的耐热性能增强型 DFN 和 10 引脚 MSOP 封装。

应用

单节或两节锂离子电池供电型设备
便携式仪器
分布式 DC 电源系统
