特性

• 峰值电流模式反激/boost转换器
• 电流模式控制提供极佳的瞬态响应
• 固定开关频率
  • 250kHz：MAX17498A/MAX17498C
  • 500kHz：MAX17498B
• 灵活的误差放大器可调节正、负电压输出
• 可编程软启动减小输入浪涌电流
• 可编程电压或电流软启动
• 上电就绪指示(PGOOD)
• 故障状态下降低功耗
  • 打嗝式过流保护
  • 有滞回的热关断
• 可靠保护
  • 可编程限流
  • 输入过压保护
• 优化环路性能
  • 反激/boost可编程斜率补偿，提供最大相位裕量
• 高效
  • 低R_DSON、175mΩ、额定电压为65V的内部n沟道MOSFET
  • 无需检流电阻
• 可选择扩频模式
• 节省空间的16引脚(3mm x 3mm) TQFN封装

产品详情和应用

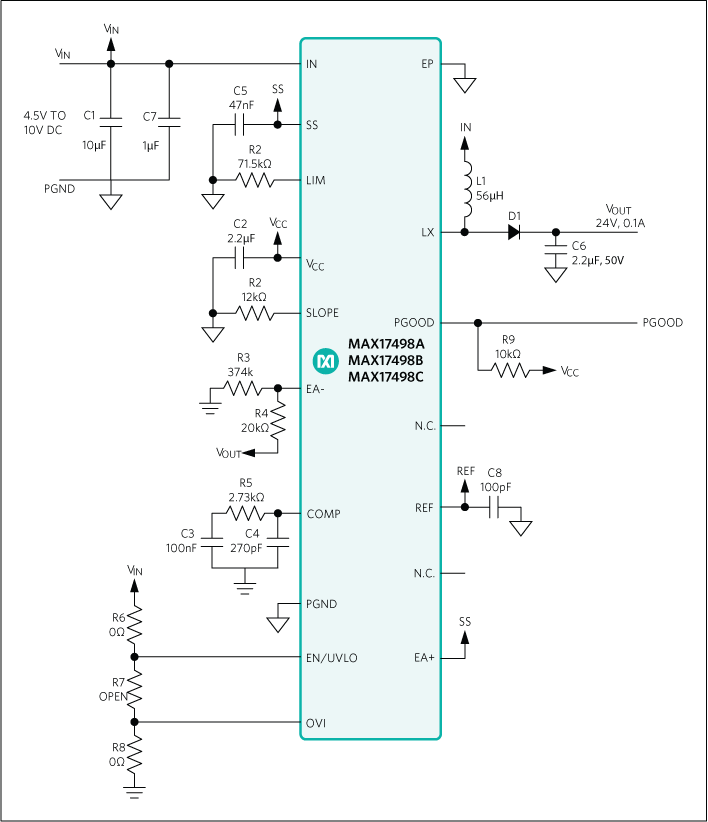

MAX17498A/MAX17498B/MAX17498C为电流模式固定频率反激/boost转换器，具有最少外部元件。器件包含了设计宽输入隔离电源和非隔离电源所需的所有控制电路。MAX17498A带有上升/下降欠压锁定(UVLO)门限，优化用于通用离线式(85V AC至265V AC)应用；MAX17498B/MAX17498C的欠压锁定门限适合于低压DC-DC应用。

MAX17498A/MAX17498C的开关频率为250kHz，MAX17498B的开关频率为500kHz，较高的工作频率允许使用小尺寸磁性元件及滤波元件，用于设计结构紧凑的高性价比电源。EN/UVLO输入允许用户在要求的输入电压下启动电源，同时也可作为开/关控制引脚。OVI引脚用于提供输入过压保护，在直流输入电压超过预计的最大值时，可靠关断转换器。

器件集成了灵活的误差放大器及精密电压基准(REF)，终端用户可以调整正压输出或负压输出。可编程限流允许使用尺寸适中的原边开关FET，并为其提供保护。器件能够支持的最大占空比高于92%，提供可编程斜率补偿，优化控制环路性能。器件带有漏极开路PGOOD输出，用作上电就绪指示，当反激/boost转换器达到稳压输出时进入高阻状态。SS引脚可对反激/boost转换器的软启动时间进行编程。打嗝式过流保护以及热关断将过流、过热故障条件下的功耗降到最小。器件采用节省空间的16引脚(3mm x 3mm) TQFN封装，引脚间距为0.5mm。

应用

• 工业设备AC/DC电源(隔离和非隔离)前端
• 电信电源
• DC输入范围广，可输入反激式及升压工业电源
