特性

• 高电压降压型稳压器：

  • 4V 至 42V 工作范围
  • 1.3A 输出电流
• 输入瞬态电压保护至 55V
• 低电压同步降压型稳压器：

  • 2.5V 至 5.5V 输入电压范围
  • 1.1A 输出电流
• 可同步、可调开关频率：350kHz 至 2.5MHz
• 可编程上电复位定时器
• 可编程窗口模式看门狗定时器
• 静态电流：290μA
• 坚固的抗短路性能
• 可编程软起动
• 低停机电流：I_Q < 1μA
• 热停机
• 采用耐热性能增强型 28 引脚 (4mm x 5mm) QFN 封装和 28 引脚TSSOP 封装



产品详情和应用

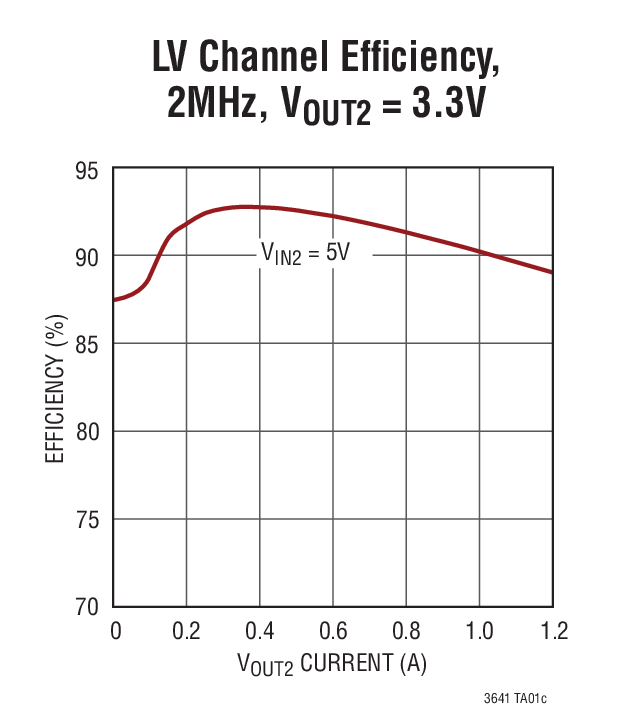

LT^®3641 是一款双通道、电流模式、单片降压型开关稳压器，具有一个上电复位和一个看门狗定时器。两个稳压器均被同步至单个振荡器，可调频率范围为 350kHz 至 2.5MHz。在轻负载条件下，两个稳压器均工作于低纹波突发模式 (Burst Mode^®)，以保持高效率和低输出纹波。

高电压通道是一个具内部 2.4A 顶端开关的异步降压型稳压器，工作输入电压范围为 4V 至 42V，并拥有至 55V 的输入瞬态电压保护能力。低电压通道的工作输入电压范围为 2.5V 至 5.5V。内部同步电源开关在无需使用外部肖特基二极管的情况下提供了高效率。两个通道均具有逐周期电流限制功能，从而提供了针对短路输出的保护作用。

上电复位和看门狗超时周期都可以采用外部电容器来调节。当微处理器脉冲聚集过于紧密或间隔过大时，窗口模式看门狗定时器将发出指示信号。

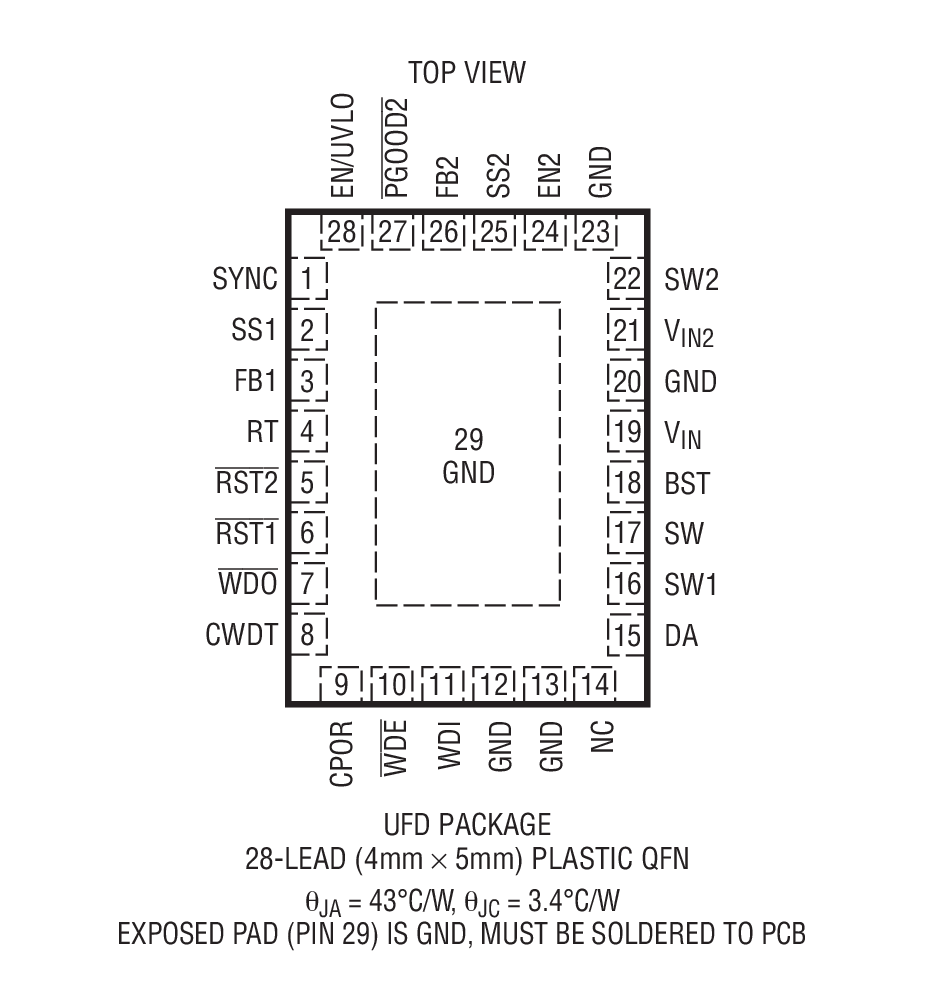

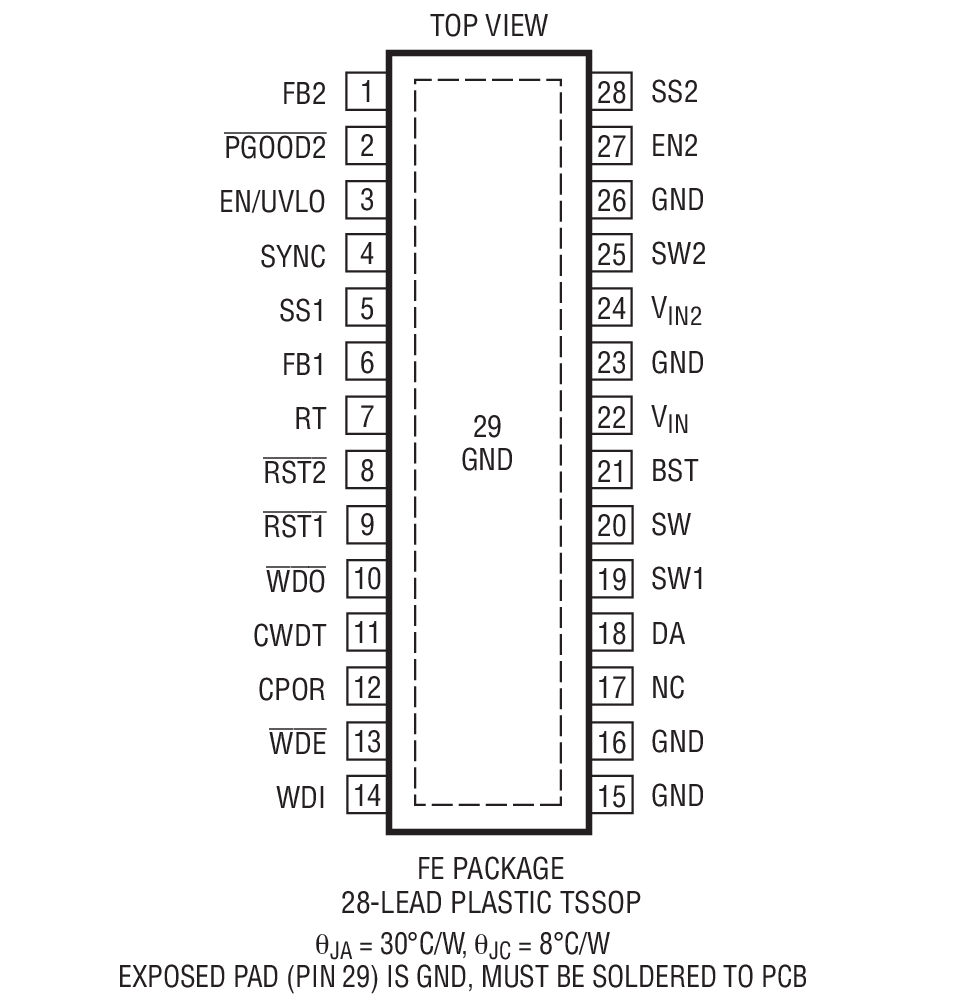

LT3641 采用 28 引脚 4mm x 5mm QFN 封装和 28 引脚TSSOP 封装。这两种封装均具有一个裸露衬垫，旨在实现低热阻。

• 工业电源
• 汽车电子控制单元
