ADI亚德诺 LT7184S 产品介绍
2026-03-09
0次
特性
- Silent Switcher® 2 架构:实现紧凑、高效、低 EMI 解决方案
- PMBus/I2C 串行接口
- 遥测读回包括:VOUT、IOUT、VIN、芯片晶粒温度、故障
- 可编程电压、电流限制、数字软启动/停止、排序、UV/OV、相位、频率(高达 4MHz)、环路补偿
- 带有故障事件日志的集成 EEPROM
- 关键参数可通过配置电阻设置,无需编程即可操作
- 在 0.6V 至 1.375V 电压下,整个温度范围内的输出电压精度为 ±0.25%
- 最多八相的 PolyPhase® 负载分配
- 宽 VIN 范围:最低可达 2.9V,或 1.5V(EXTVCC 最高可达 16V)

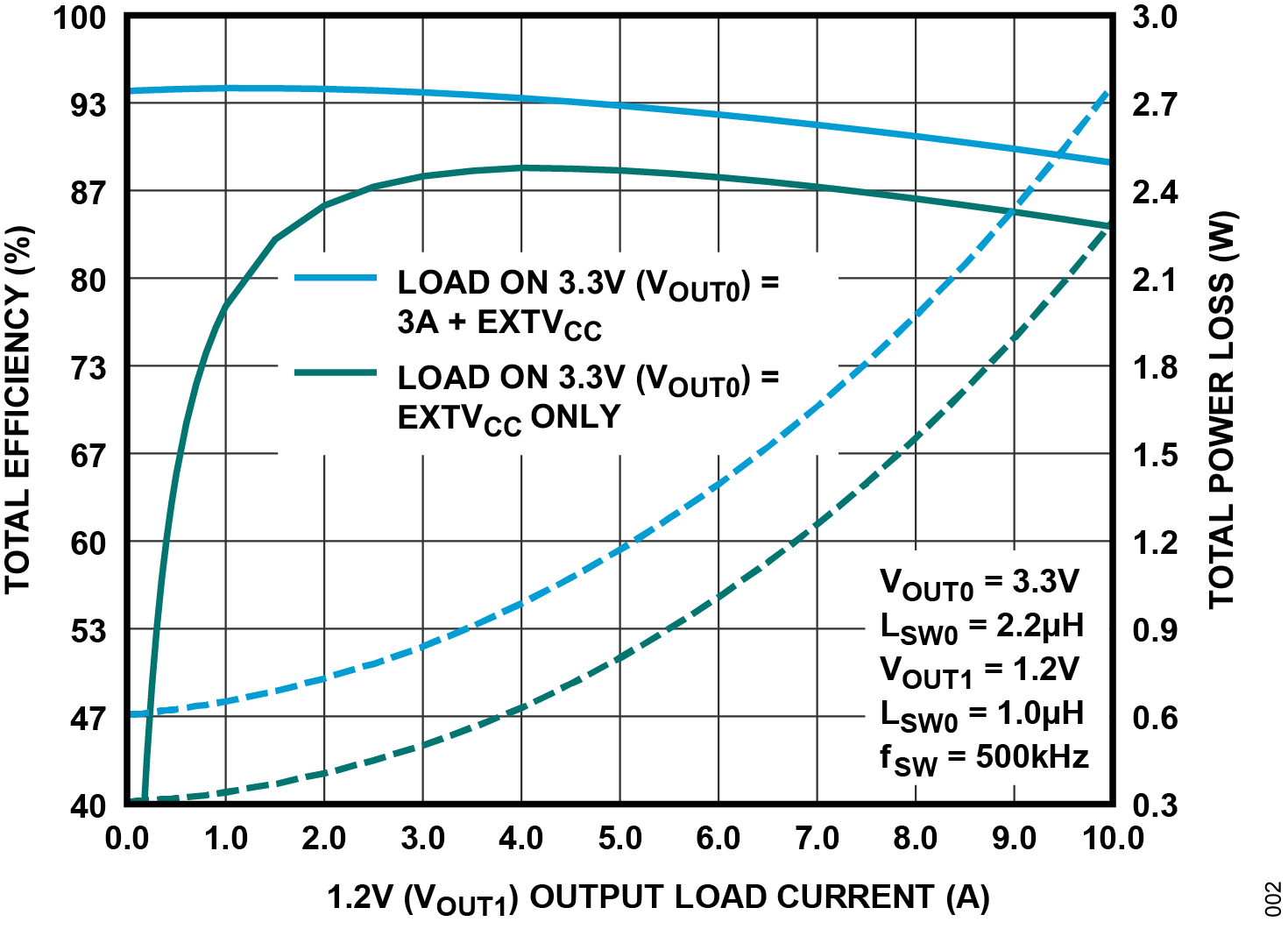

- 1MHz、12VIN 至 3.3VOUT
- VOUT 范围:0.4V 至 5.5V(最高可达 85% x VIN);
- 差分远程 VOUT 检测
- 外部频率同步

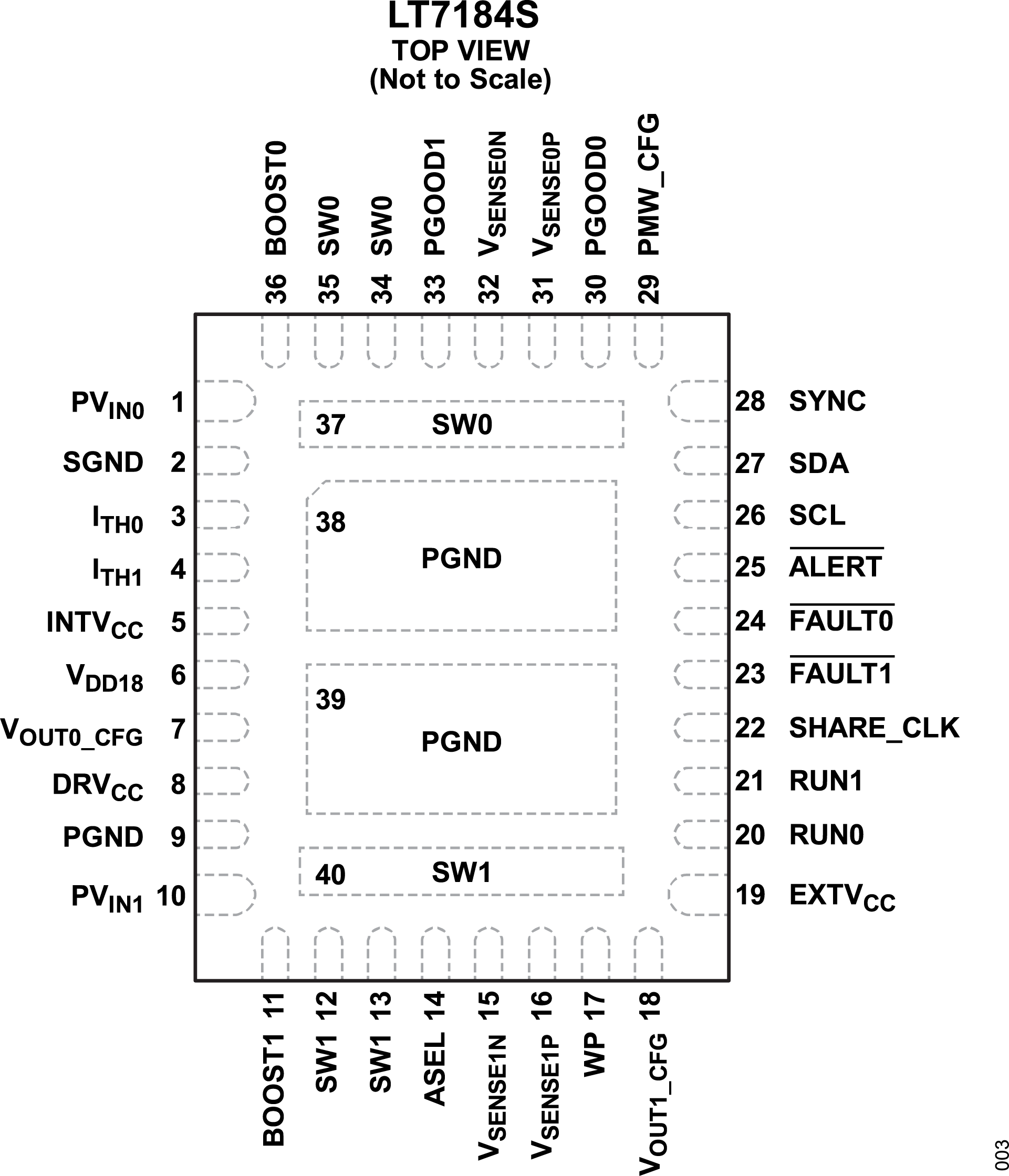

- 36 引脚 (4mm x 5mm) LQFN 封装
产品详情和应用

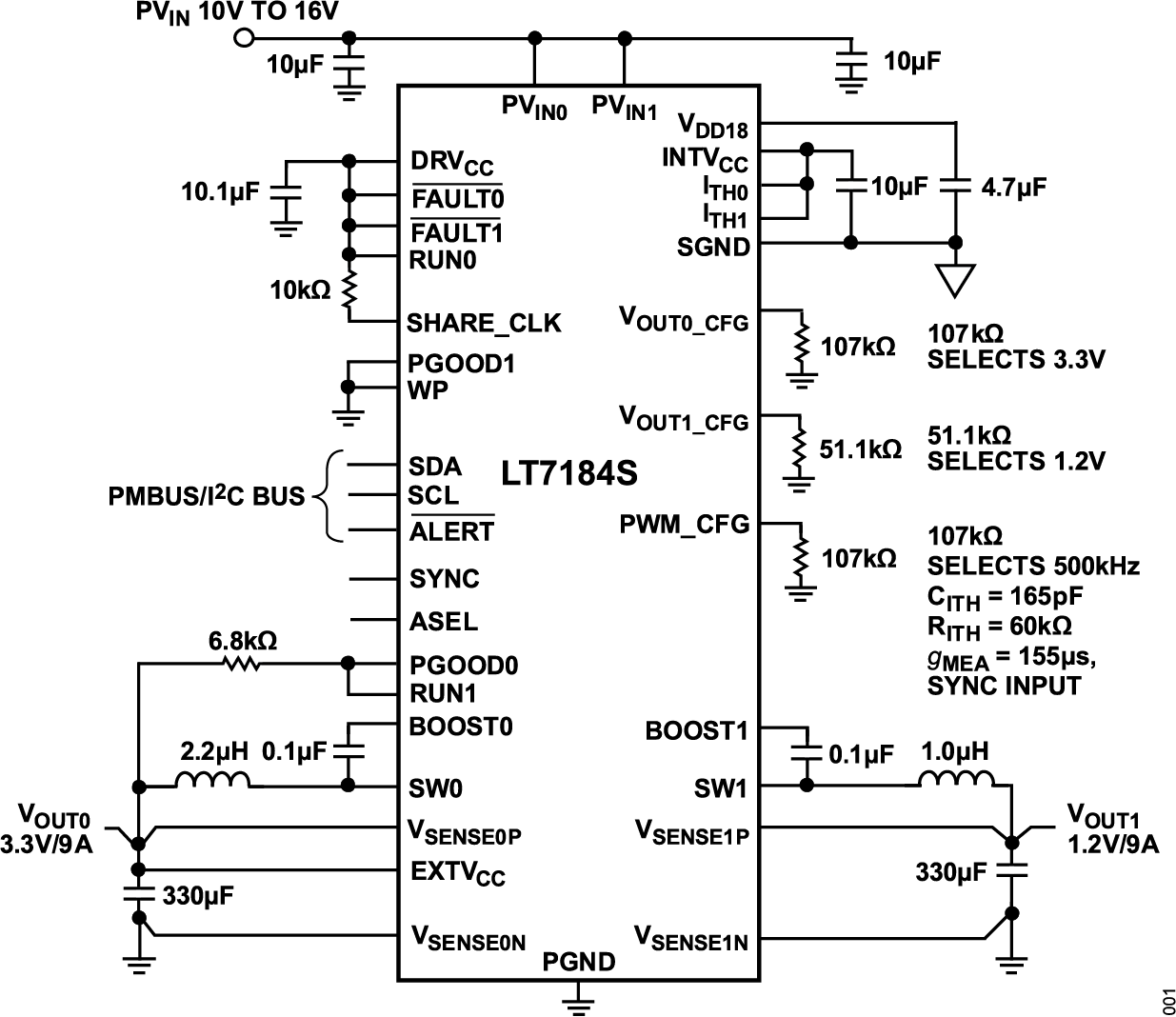

LT7184S 是一款双输出单片集成多相 DC/DC 同步降压稳压器,可同时从两个通道提供高达 7A 的连续电流,并支持任一通道中 -8A 至 +9A 的负载。LT7184S 采用带有集成 VIN 旁路电容器的第二代 Silent Switcher®架构,可实现快速、干净、低过冲的开关边沿,在高开关频率下提供高效率,同时最大限度地减少电磁干扰 EMI 辐射。基于 I2C 的符合 PMBus 1.3 标准的串行接口能够控制设备功能并提供用于系统监控的遥测信息。LT7184S 受 LTpowerPlay® 图形用户界面工具支持。可以使用电阻器配置输出电压、频率、相位和设备地址,无需编程即可进行操作。还可以通过串行接口写入设置和/或将其存储在 EEPROM 中。受控导通时间谷值电流模式控制架构具有 25ns(典型值)的最短导通时间,可在低输出电压下实现高开关频率,并在较小的整体解决方案尺寸内实现出色的瞬态响应。
应用
- 通信、存储和工业系统
- 数据中心和固态硬盘电源
