特性

• 易于使用
  • 2.7V至5.5V输入
  • 0.8V至3.3V可调输出
  • ±1%反馈精度
  • 最高输出电流：700mA
  • 2MHz或4MHz固定工作频率
  • 100%占空比工作
  • 内部补偿
  • 全陶瓷电容
• 高效率
  • 可选PWM或PFM工作模式
  • 关断电流低至0.1μA（典型值）
• 灵活的设计
  • 内部软启动和预偏置启动
  • 开漏电源良好输出（PGOOD引脚）
• 稳定的工作性能
  • 过温保护
  • 过流保护
  • 环境工作温度范围：-40°C至+125°C/结温范围：-40°C至+150°C

产品详情和应用

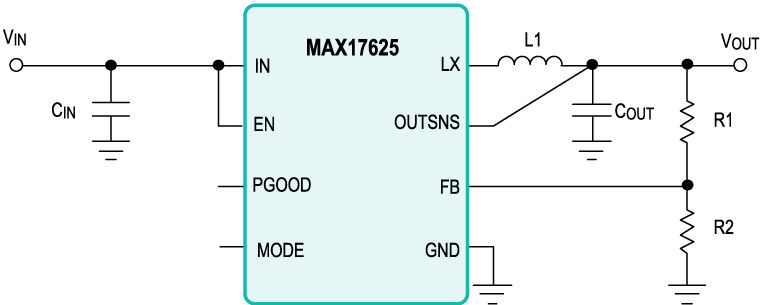

MAX17625和MAX17626是高频同步降压DC-DC转换器，集成了在2.7V至5.5V输入电压范围内工作的MOSFET和补偿元件。MAX17625和MAX17626支持高达700mA的负载电流，允许使用小型、低成本的输入和输出电容器。输出电压的可调范围为0.8V至3.3V。

当EN引脚置位时，内部上电序列使误差放大器基准电压斜升，引发输出电压软启动。FB引脚通过电阻分压器监控输出电压。这些器件根据上电时MODE引脚的状态选择PFM或强制PWM模式。一旦将EN引脚拉至低电平，器件即会进入关断模式并且仅消耗0.1µA（典型值）的待机电流。

这些器件使用内部补偿、固定频率的峰值电流模式控制方案。在内部时钟的下降沿，高侧pMOSFET会导通，并在正常工作期间至少继续保持导通状态到时钟的上升沿（持续40ns）。内部误差放大器将反馈电压与固定的内部基准电压进行比较并产生误差电压。PWM比较器将误差电压与电流检测电压和斜率补偿电压之和进行比较后，设置导通时间。在pMOSFET导通期间，电感器电流出现斜升。在开关周期的剩余时间（关断时间）内，pMOSFET保持关断，而低侧nMOSFET导通。在关断期间，随着电感电流斜降，电感释放存储的能量，向输出提供电流。在过载条件下，逐周期限流功能通过关断高侧pMOSFET和导通低侧nMOSFET来限制电感峰值电流。

应用

• 工厂自动化
• 个人电子设备
• 负载点电源
