特性

• Quick-PWM架构具有快速瞬态响应
• 支持任何输出电容
  • 聚合物/钽电容，无需补偿
  • 陶瓷输出电容，采用外部补偿以实现稳定工作
• 2V ±10mV精密基准
• 动态可调输出电压(范围为0至0.9 x V_IN)
  • 反馈输入调节为0至2V REFIN
  • 在整个电源输入和负载变化范围内，输出精度为0.5% V_OUT
• 最大输入电压额定值为26V
• 电阻可设置开关频率
• 欠压/过热保护
• 电压软启动和软关断
• 可预先对输出电容充电，电压单调上升
• 电源就绪窗比较器

产品详情和应用

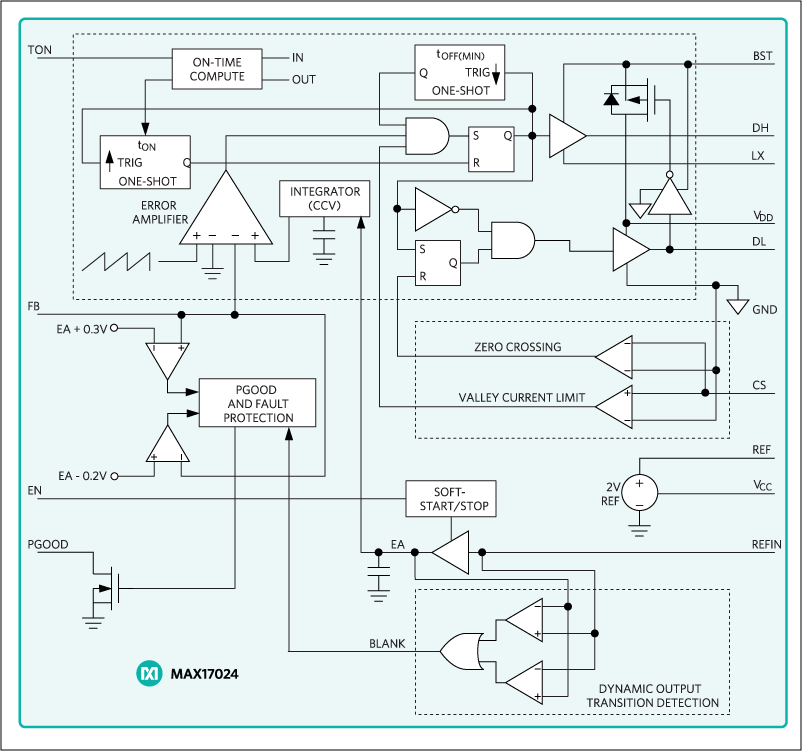

MAX17024脉宽调制(PWM)控制器具有高效率、出色的瞬态响应和极高的直流输出精度，能够将较高的电池电压转换成笔记本电脑内部CPU核或芯片组/RAM所需的低电源电压。MAX17024采用动态REFIN控制输出电压，该动态电压支持0至2V输入范围。REFIN调节与反馈输入端的电阻分压器相结合，可将MAX17024输出电压设置在0至0.9 x V_IN之间。

Maxim专有的Quick-PWM™快速响应、固定导通时间PWM控制模式可以轻松应对宽输入/输出电压比(低占空比)，并对负载瞬变提供100ns的持续导通时间，同时保持相对固定的开关频率。MAX17024能够驱动较大的同步整流MOSFET，提高了电源转换效率。

控制器对与同步整流器串联的检流电阻两端的电流进行检测，从而实现高精度的谷电流限制保护。

MAX17024包含电压控制的软启动和软关断，有效抑制输入浪涌电流，使供电电压单调上升(即使在预充状态)，并提供可预置的上电时间。该控制器还具有输出欠压和过热保护功能。

MAX17024采用薄型、14引脚、3mm x 3mm TDFN封装。对空间受限应可以选用MAX17016单通道降压控制器(内置26V MOSFET，支持10A连续负载)。MAX17016采用微小的40引脚、6mm x 6mm TQFN封装。

应用

• DDR存储器—VDDQ或VTT
• GPU核电源
• I/O和芯片组供电电源
• 笔记本电脑
• 负载点应用
• 降压型电源
