特性

• 20A最大输出电流(5A/相)
• V_IN范围：2.5V至5.5V
• V_OUT范围：0.250V至1.525V，5mV步长
• ±0.5%初始输出精度，带差分检测
• 5种用户可选的相路配置
• 91%峰值效率(V_IN = 3.8V，V_OUT = 1.1V)
• 自动(SKIP/PWM)和强制PWM模式
• 增强负载瞬态响应
• 可编程斜升/斜降摆率
• 可编程启动/关断排序
• UVLO、短路和热保护
• 2路用户可编程通用输入
• 3.4MHz高速I²C和30MHz SPI接口
• 3.408mm x 3.368mm、64焊球WLP封装

产品详情和应用

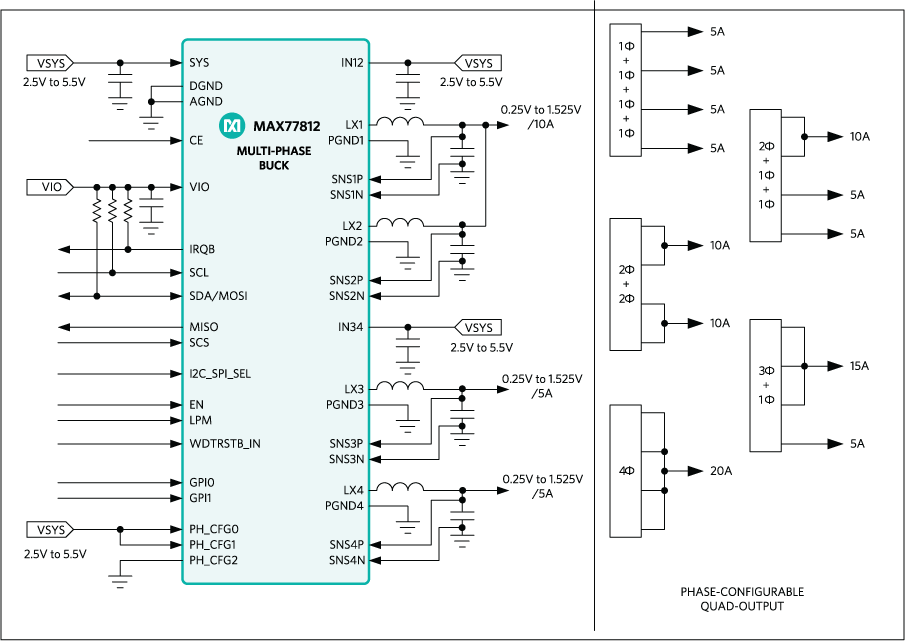

MAX77812为四相、高效、降压(buck)型转换器，可提供最高20A电流。可编程启动/关断排序和用户可选的相路配置使MAX77812成为最新一代处理器供电的理想选择。MAX77812拥有高效和小方案尺寸，优化用于空间受限的单节电池供电应用。

MAX77812使用自适应导通时间PWM控制方法，具有SKIP和低功耗SKIP模式，有效提高轻载效率。可编程限流通过优化电感尺寸，减小总方案外形尺寸。差分检测提供高输出电压精度，同时提供增强的瞬态响应(ETR)允许根据负载瞬态快速调整输出电压。可编程软启动/停止和斜升/斜降摆率，能够控制调节器在工作状态之间切换时的浪涌电流。

3.4MHz高速I2C或30MHz SPI接口，并具有专用逻辑输入，提供完全的可配置性和控制，实现最优的系统功耗。

MAX77812采用3.408mm x 3.368mm、64焊球、0.4mm焊距晶圆级封装(WLP)。

设计方案：如何为QSFP-DD光收发器供电 ›

设计方案：如何使便携式游戏机能够玩更长时间 ›

应用

• AR/VR头盔和游戏机
• CPU/GPU、FPGA和DSP电源
• 锂离子电池供电设备
• 空间受限的便携式电子设备
