特性

• 可在输入电压高于、低于或等于输出电压的情况下提供稳压输出
• 1.8V 至 5.5V 输入和输出电压范围

• 1A 连续输出电流 (对于 V_IN ≥ 3V、V_OUT = 3.3V)
• ±1% 输出电压准确度
• 低噪声降压-升压架构

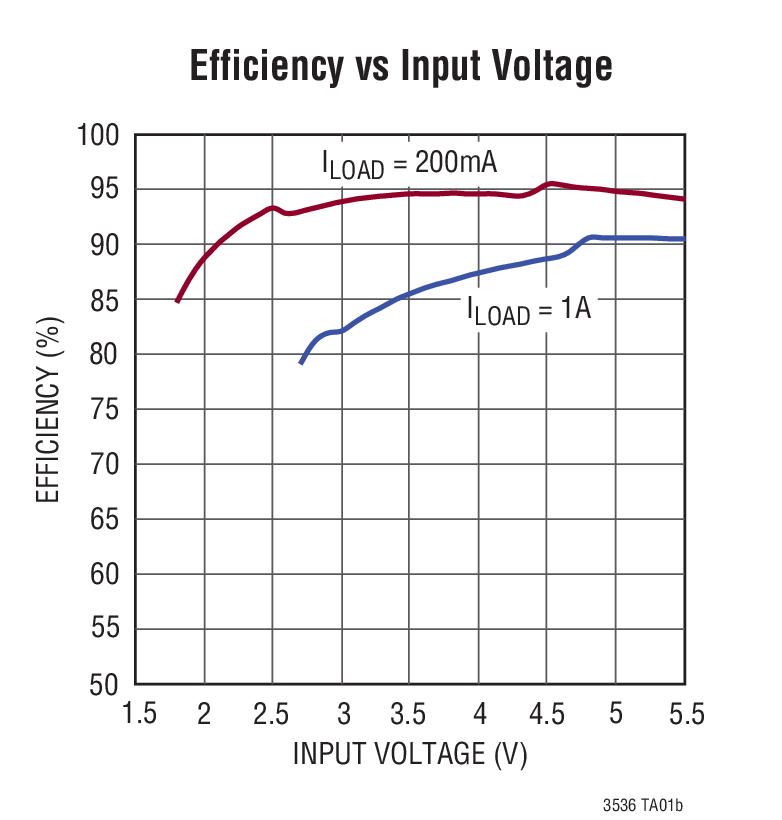

• 效率高达 95%
• 可编程频率范围：300kHz 至 2MHz
• 可同步振荡器
• 突发模式 (Burst Mode^®) 操作：32μA I_Q
• 内部 1ms 软起动
• 在停机时输出断接
• 停机电流：1μA
• 短路保护

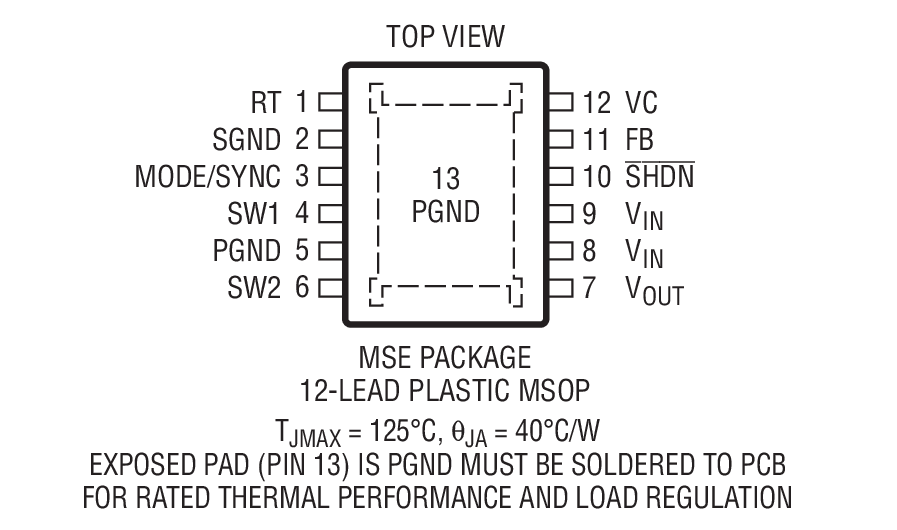

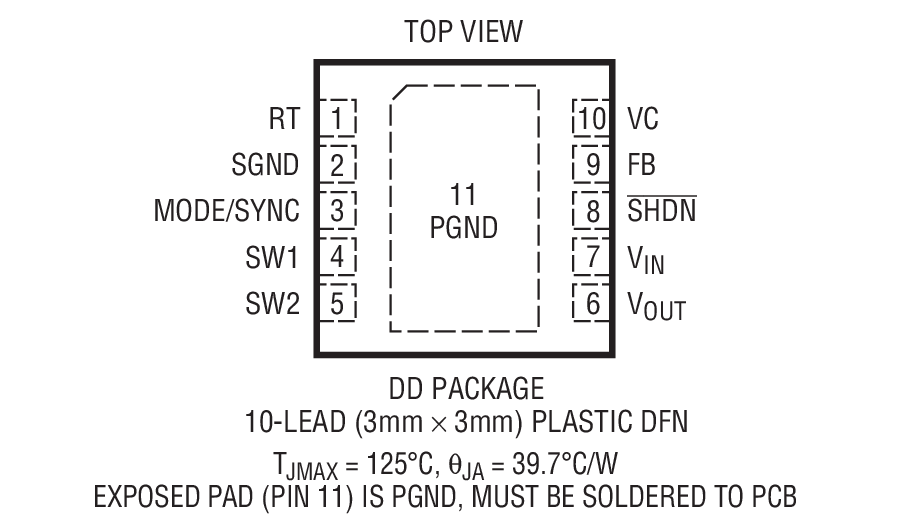

• 小外形的耐热性能增强型 12 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装



产品详情和应用

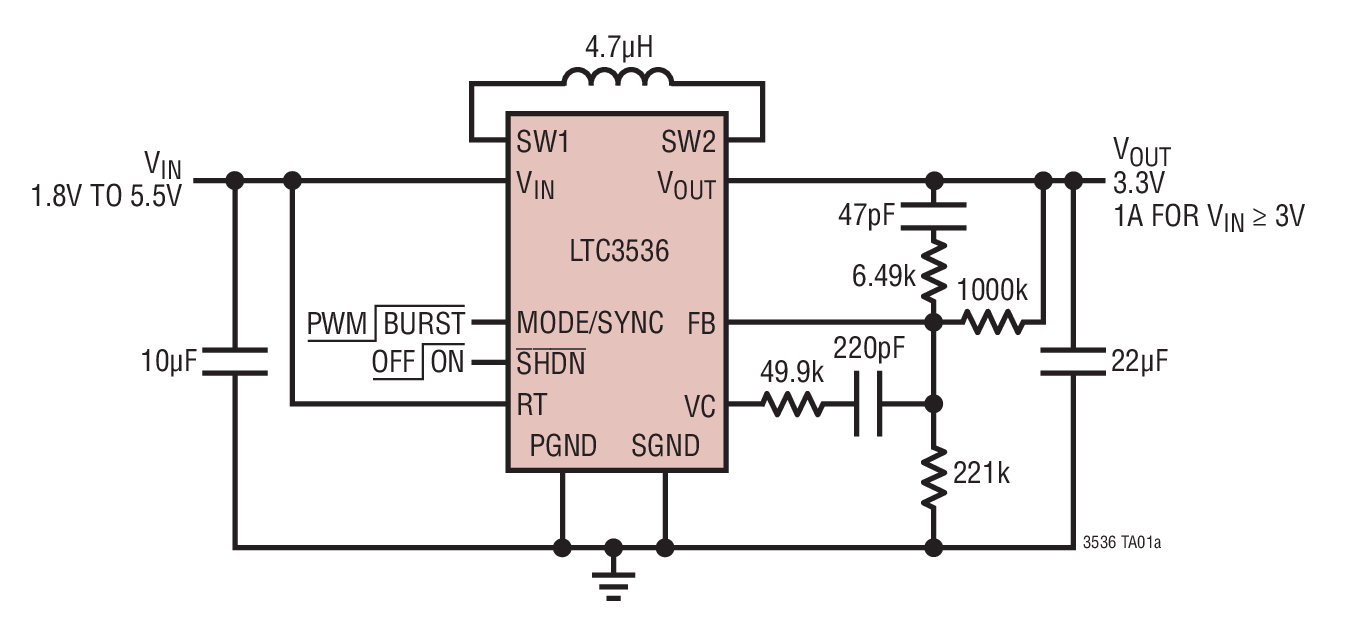

LTC^®3536 是一款扩展 V_IN 范围、固定频率、同步降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于已调输出电压的情况下正常运作。LTC3536 所采用的拓扑结构可实现低噪声操作，从而使其非常适合于 RF 和高精度测量应用。

这款器件能产生高达 1A 的连续输出电流，而且包括两个 N 沟道及两个 P 沟道 MOSFET 开关。可利用一个外部电阻器设置高达 2MHz 的开关频率，而且可使振荡器同步至一个外部时钟。静态电流仅为 32μA (在突发模式操作中)，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制，可改善轻负载条件下的效率。

该器件的其他特点包括 1μA 的停机电流、内部软起动、过热保护和电流限制功能。LTC3536 采用12 引脚耐热性能增强型 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装。

• 无线库存终端
• 手持式医疗仪器
• 无线定位器、传声器
• 超级电容器后备电源
