特性

• 工作范围广
  • 宽输入电压范围：4.5V至42V
  • 宽输出电压范围：0.8V至24V
  • R_SENSE 或电感DCR电流检测
  • 可选择同相或180°错相工作
  • 可调开关频率：100kHz至2.2MHz
  • 独立使能和PGOOD
  • 采用无铅(Pb)32引脚、5mm x 5mm TQFN-EP封装
• 提高电源效率
  • 可实现高效率的低阻抗栅极驱动
  • 轻负载时进入DCM工作模式
  • 辅助自举LDO
• 在恶劣工业环境中可靠运行
  • 独立可调软启动或跟踪
  • 电流折返在短路情况下会限制MOSFET散热性能
  • 工作温度范围为-40°C至+125°C
  • 输出过压和过热保护

产品详情和应用

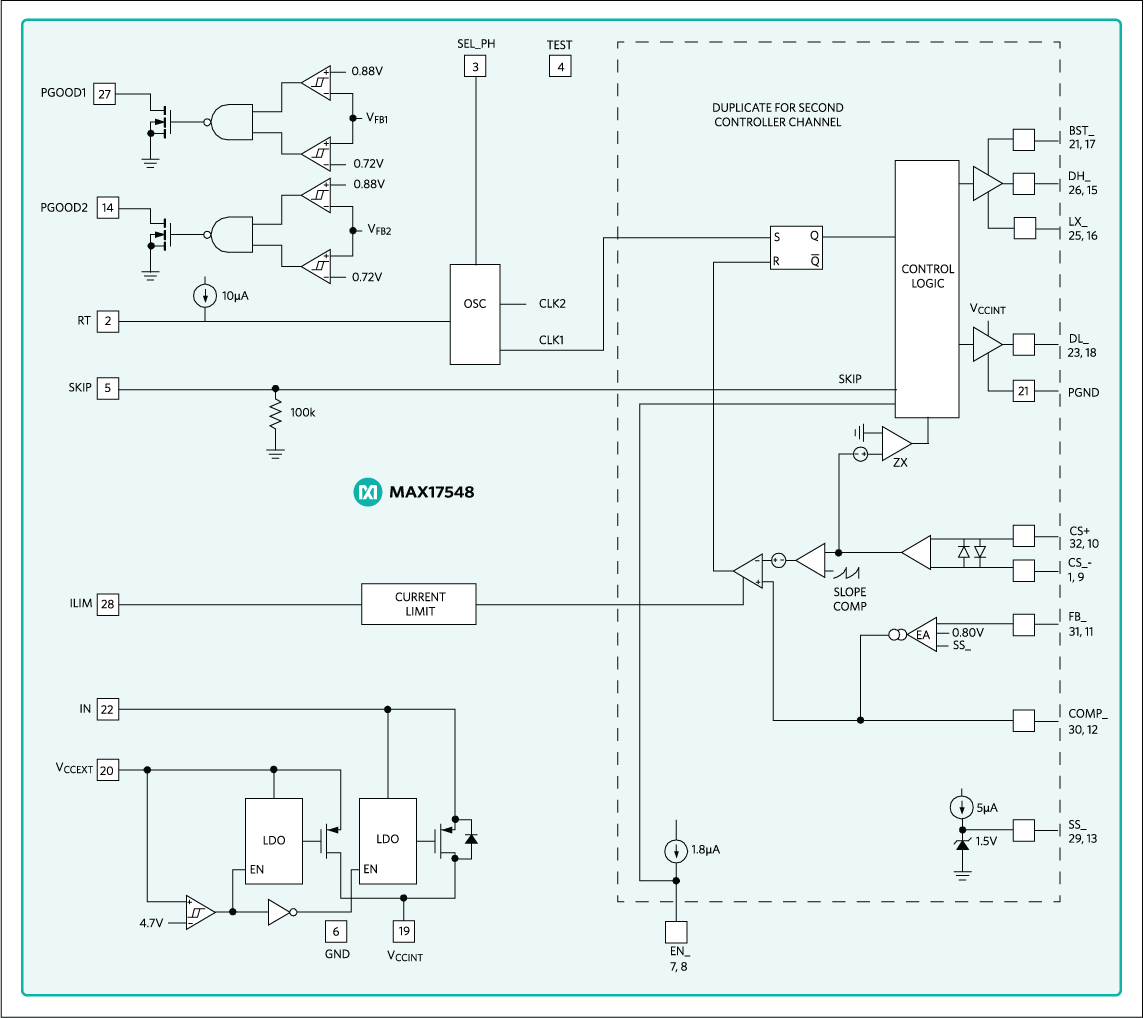

MAX17548是一款双输出、同步降压型控制器，用于驱动nMOSFET。

该器件采用峰值电流模式、恒频架构，使其能够以高达2.2MHz的频率运行。该器件可配置为两个单相、独立的10A电源，或一个双相、单输出的20A电源。该器件还能够以180°错相运行两个控制器，以减少由于输入电容器ESR引起的功率损耗和噪声。

该IC支持使用外部电流检测电阻器进行电流检测，以提高精度；或使用电感器DCR，以提高系统效率。电流折返在短路情况下会限制MOSFET功耗。

该IC为每个输出提供独立的可调软启动，并且可以单调启动到预偏置输出。该IC可配置为PWM或DCM工作模式，具体取决于需要恒频工作还是轻负载效率。

该IC的工作温度范围为-40°C至+125°C，采用无铅(Pb)、32引脚TQFN、5mm x 5mm封装，带有裸露焊盘。

应用

• 电脑数字控制
• 分布式直流电源系统
• 工业电源
• 运动控制
• 可编程逻辑控制器
