特性

• 宽输入电压范围：4V 至 30V
• ±1% 输出电压准确度
• 6 位 IMVP-IV VID 代码：V_OUT = 0.7V 至 1.708V
• Intel 兼容型节能模式 (PSIB)
• 具自适应屏蔽功能的电源良好输出
• 无损型电压定位
• 可采用电阻器来设置的 V_OUT (在启动和深度睡眠状态)
• 可利用电阻器来设置的深度睡眠偏移
• 可编程固定频率：210kHz 至 550kHz
• 可调软起动电流斜坡上升
• 折返输出电流限制
• 具停用选项的短路停机定时器
• 过压保护功能

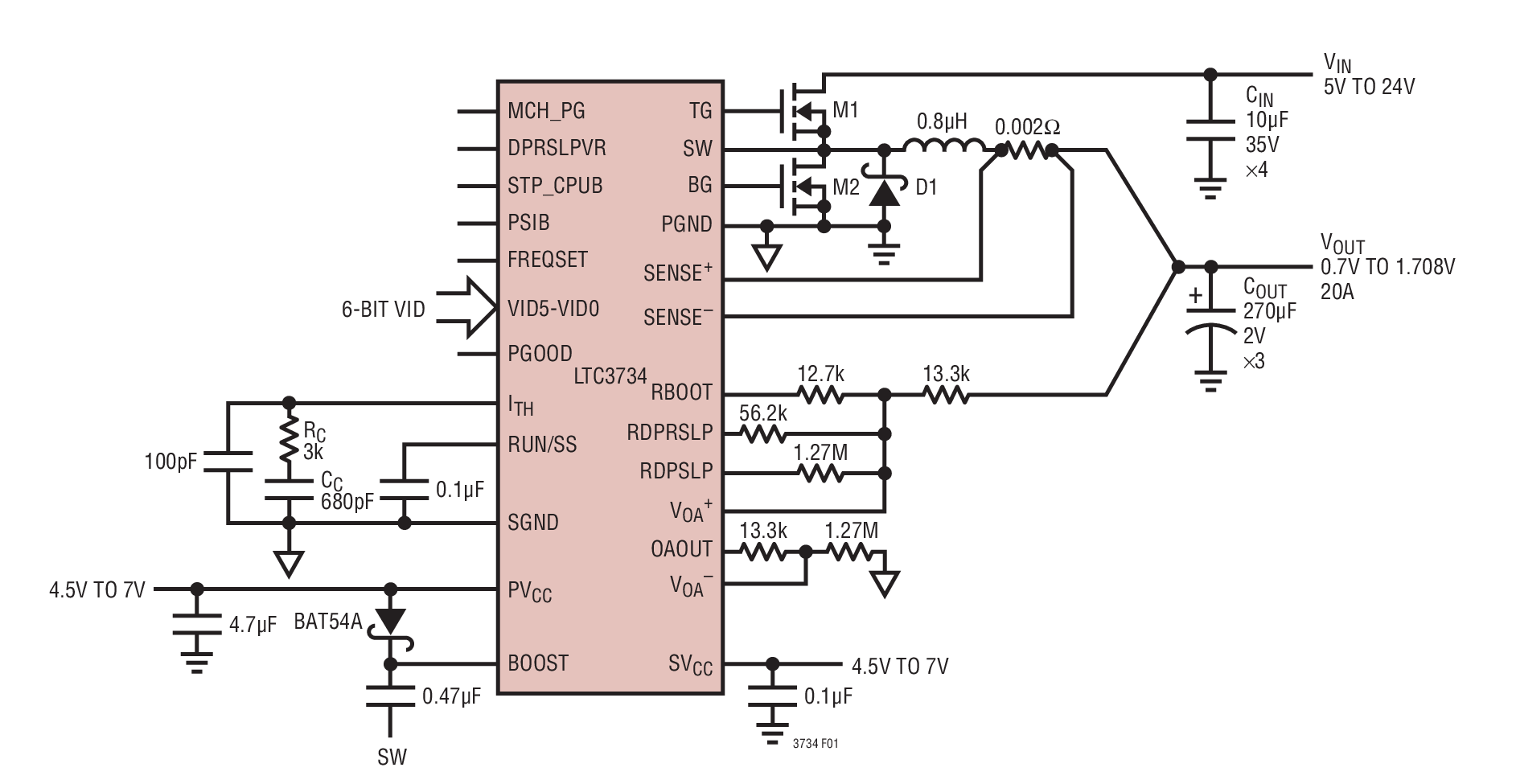

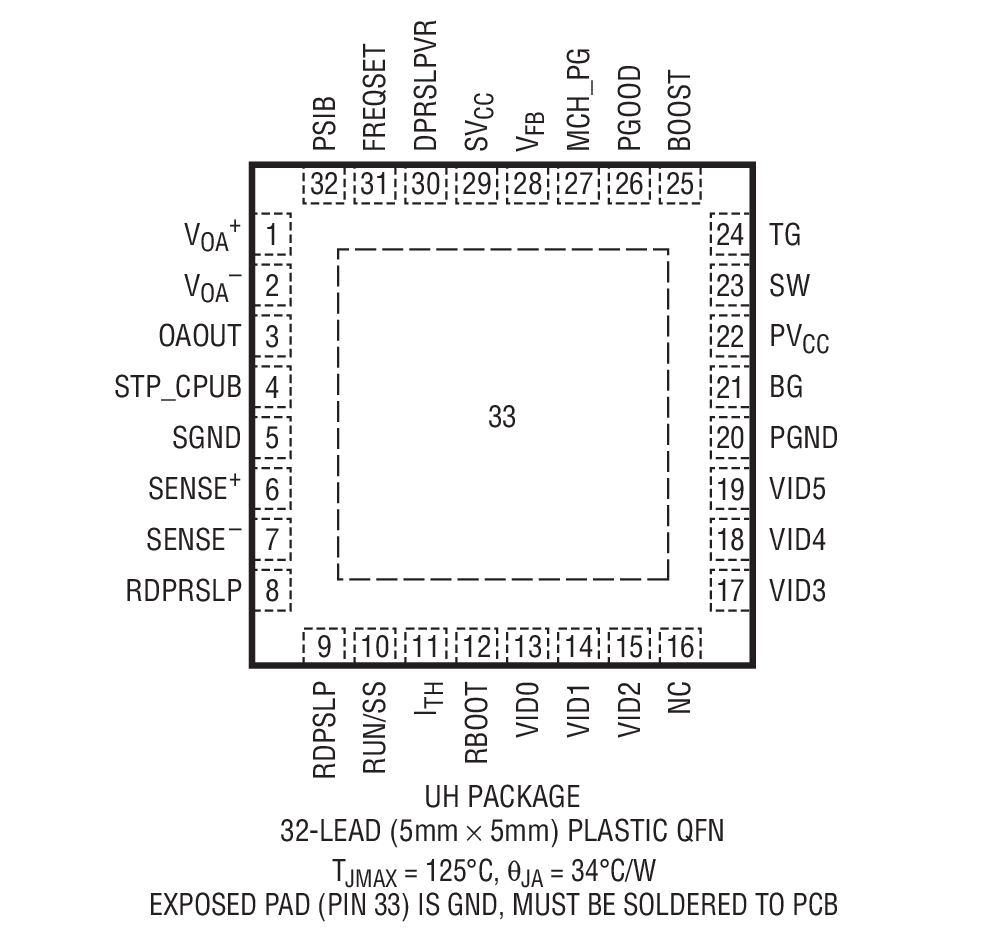

• 采用 32 引脚 5mm x 5mm x 0.8mm (扁平) QFN 封装

产品详情和应用

LTC^®3734 是一款单相、同步、降压型开关稳压器控制器，用于以一种恒定频率架构来驱动全 N 沟道功率 MOSFET。在正常操作期间，输出电压可由 6 个 VID 位来设置，而在初始启动和深度睡眠状态中，输出电压则可由外部电阻器来设置。LTC3734 在高达 550kHz 的频率条件下驱动其输出级。强大的片内栅极驱动器免除了增设外部栅极驱动器 IC 的需要，从而简化了设计。

该器件提供了一个 Intel 兼容型 PSIB 输出，用于在两种操作模式之间进行选择。全面增强型同步模式实现了非常小的输出纹波和非常快的瞬态响应，而节能模式则实现了非常高的效率。OPTI-LOOP^® 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

LTC3734 采用小外形 5mm x 5mm QFN 封装。对于两相应用，请查阅 LTC3735 的相关资料。

• 移动计算机和台式计算机
• 因特网服务器
